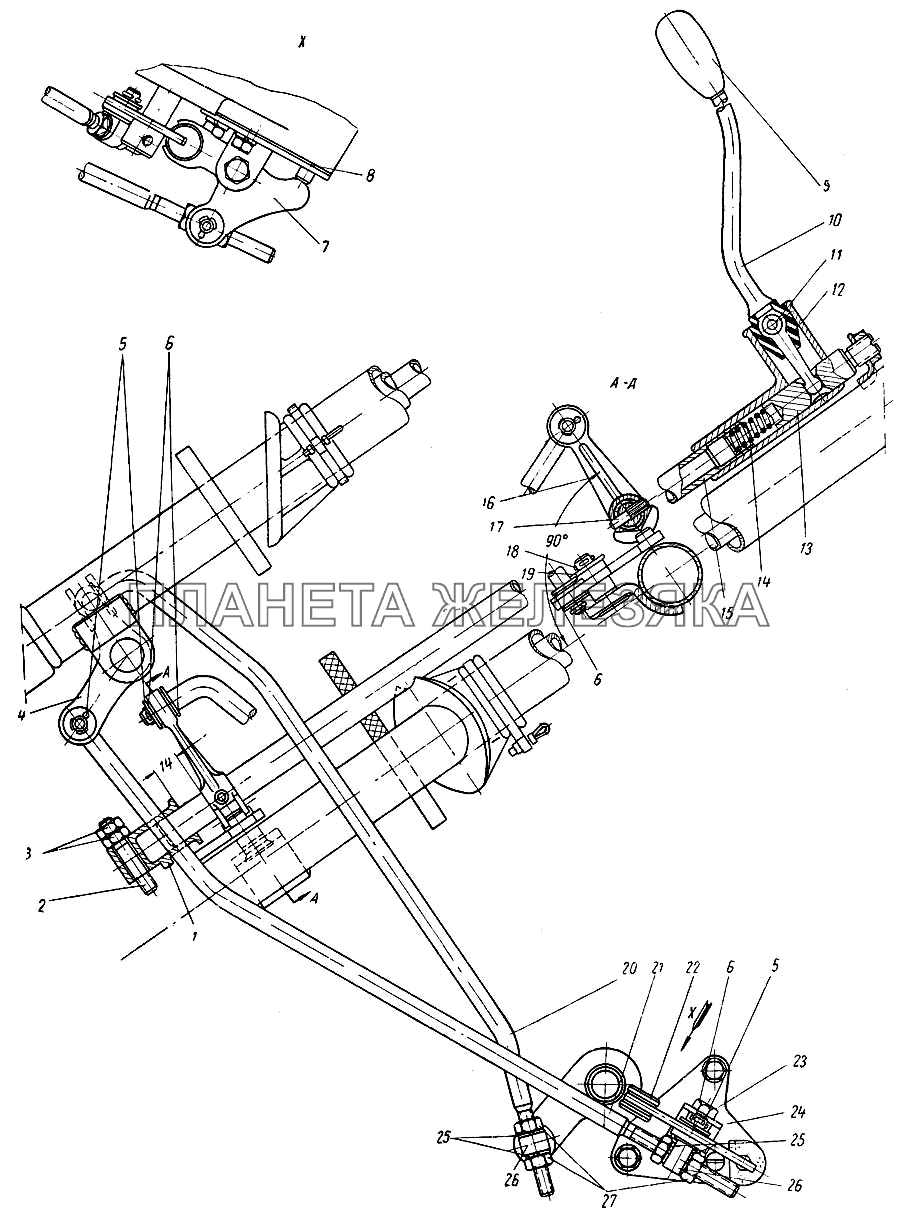

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250975-П8 |
Гайка крепления пальца нижнего рычага управления переключателем Подробнее |
|
||
| 252005-П8 |
Шайба Подробнее |
|
||
| 1 | 407-1703065 |
Кронштейн вала управления коробкой передач нижний Подробнее |
|
|
| 2 | 363037-П8 |
Шпилька крепления нижнего кронштейна Подробнее |
|
|
| 3 | 250511-П8 |
Гайка Подробнее |
|
|
| 3 | 258024-П |
Шплинт разводной Подробнее |
|
|
| 4 | 407-1703050 |
Рычаг управления переключателем верхний, в сборе Подробнее |
|
|
| 5 | 258025-П |
Шплинт разводной Подробнее |
|
|
| 5 | 258025-П |
Шплинт разводной Подробнее |
|
|
| 6 | 252005-П2 |
Шайба Подробнее |
|
|
| 6 | 252005-П2 |
Шайба Подробнее |
|
|
| 7 | 407-1703100 |
Рычаг управления переключателем, нижний с втулкой в сборе Подробнее |
|
|
| 8 | 407-1703114 |
Прокладка кронштейна нижнего рычага управления переключателем Подробнее |
|
|
| 9 | 407-1703088 |
Рукоятка рычага управления коробкой передач ОК-3699 Подробнее |
|
|
| 10 | 407-1703084 |
Рычаг управления коробкой передач Подробнее |
|
|
| 11 | 407-1703086 |
Ось рычага управления коробкой передач Подробнее |
|
|
| 12 | 407-1703091 |
Втулка рычага управления коробки передач противошумная Подробнее |
|
|
| 13 | 407-1703074 |
Палец вала управления коробкой передач, направляющий Подробнее |
|
|
| 14 | 407-1703079 |
Пружина вала отжимная Подробнее |
|
|
| 15 | 407-1703015 |
Вал управления коробкой передач Подробнее |
|
|
| 16 | 407-1703028 |
Рычаг переключения передач в сборе Подробнее |
|
|
| 17 | 367155-П |
Штифт рычага переключения передач Подробнее |
|
|
 |
18 | 258039-П |
Шплинт разводной Подробнее |
|
| 19 | 252006-П |
Шайба специальная тонкая Подробнее |
|
|
| 20 | 407-1703150 |
Тяга рычага переключения передач Подробнее |
|
|
| 21 | 407-1703160 |
Тяга рычага управления переключателем Подробнее |
|
|
| 22 | 407-1703105 |
Вкладыш нижнего рычага управления переключателем Подробнее |
|
|
| 23 | 407-1703116 |
Палец кронштейна нижнего рычага управления переключателем Подробнее |
|
|
| 24 | 407-1703111 |
Кронштейн нижнего рычага управления переключателем в сборе Подробнее |
|
|
| 25 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 26 | 407-1703152 |
Сухарь тяги рычага управления переключателем передач регулировочный Подробнее |
|
|
| 27 | 250510-П8 |
Гайка крепления дополнительного буфера Подробнее |
|
