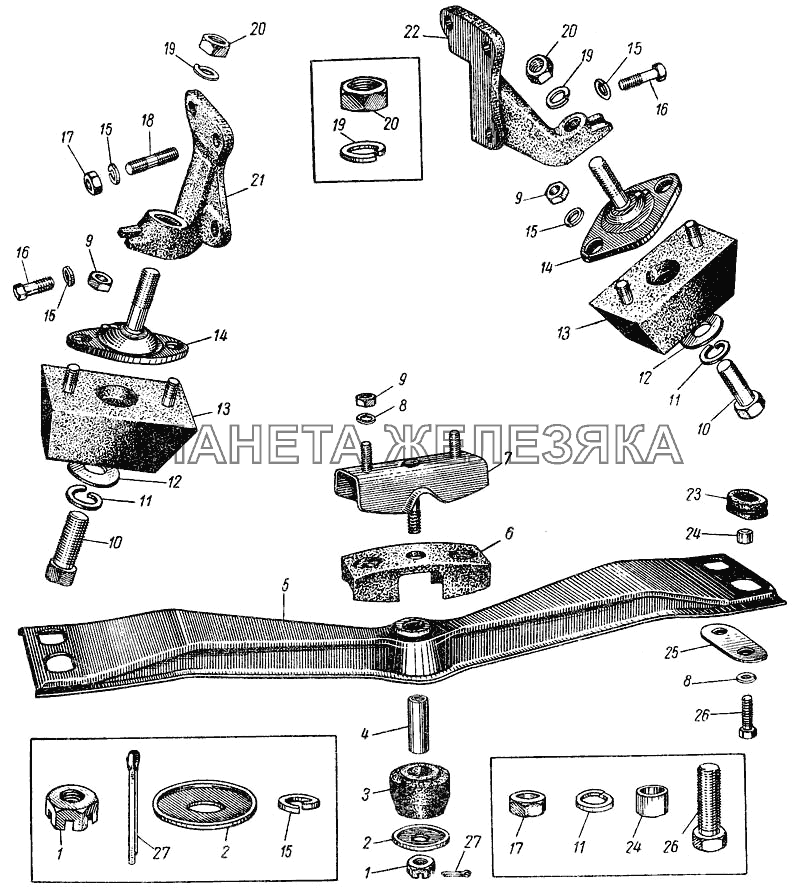

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 402-1001018-Б |
Подушка передней опоры двигателя с переходником в сборе Подробнее |
|
||
| 1 | 250976-П2 |
Гайка прорезная переднего шарового пальца реактивного рычага Подробнее |
|
|
| 2 | 402-2905543-Б |
Обойма подушки амортизатора передней подвески верхняя Подробнее |
|
|
| 3 | 402-1001050 |
Подушка задней опоры двигателя нижняя Подробнее |
|
|
| 4 | 402-1001040 |
Втулка распорная подушек задней опоры двигателя Подробнее |
|
|
| 5 | 407-1001030 |
Поперечина задней опоры двигателя Подробнее |
|
|
| 6 | 402-1001044 |
Подушка задней опоры двигателя верхняя Подробнее |
|
|
| 7 | 402-1001032 |
Обойма верхней подушки задней опоры двигателя в сборе Подробнее |
|
|
| 8 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 8 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 9 | 250510-П2 |
Гайка крепления подушки передней опоры к опорной пластине двигателя Подробнее |
|
|
| 9 | 250510-П8 |
Гайка крепления дополнительного буфера Подробнее |
|
|
| 10 | 201538-П2 |
Болт крепления подушки передней опоры двигателя к поперечине № 2 рамы Подробнее |
|
|
| 11 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 12 | 252007-П8 |
Шайба Подробнее |
|
|
| 13 | 400-1001020 |
Подушка передней опоры двигателя в сборе Подробнее |
|
|
| 14 | 402-1001026-Б1 |
Переходник подушки передней опоры двигателя в сборе Подробнее |
|
|
| 15 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 15 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 16 | 201457-П2 |
Болт крепления крышки распределительных шестерен к блоку длинный Подробнее |
|
|
| 17 | 250511-П15 |
Гайка Подробнее |
|
|
| 18 | 363036-П15 |
Шпилька крепления кронштейна передней опоры двигателя Подробнее |
|
|
| 19 | 252156-П2 |
Шайба пружинная Подробнее |
|
|
| 20 | 250513-П13 |
Гайка крепления переходника к кронштейну двигателя Подробнее |
|
|
| 21 | 402-1001015-Б |
Кронштейн передней опоры двигателя правый Подробнее |
|
|
| 22 | 402-1001016-Б |
Кронштейн передней опоры двигателя левый Подробнее |
|
|
| 23 | 402-1001052 |
Прокладка поперечины задней опоры Подробнее |
|
|
| 24 | 402-1001056-А |
Втулка распорная поперечины задней опоры двигателя Подробнее |
|
|
| 25 | 402-1001054 |
Пластина поперечины задней опоры двигателя Подробнее |
|
|
| 26 | 201458-П2 |
Болт скобы крепления кронштейна Подробнее |
|
|
| 27 | 258025-П |
Шплинт разводной Подробнее |
|
