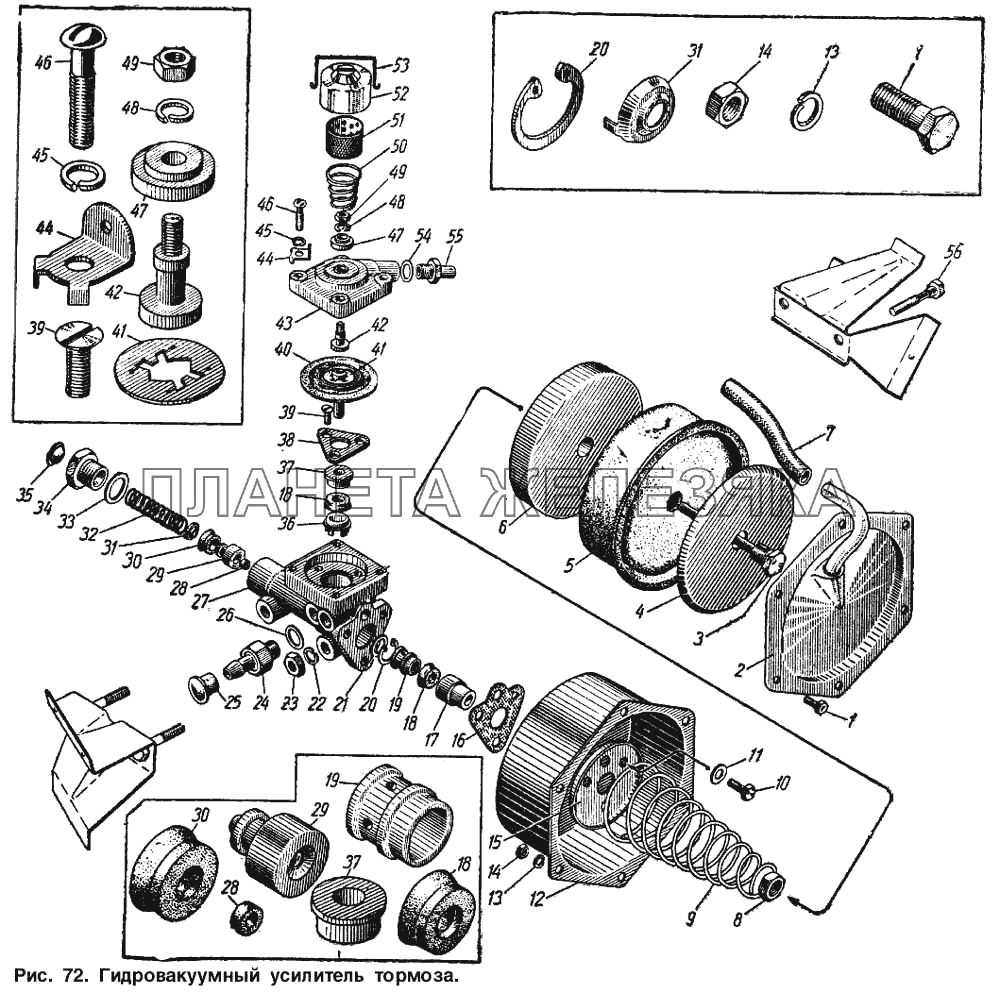

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 367020-А |
Хомут шланга Подробнее |
|
||
| 367090-П2-Т |
Пробка транспортная Подробнее |
|
||
| 412-3550020 |
Пружина поршня гидравлического цилиндра возвратная, в сборе Подробнее |
|
||
| 412-3551042 |
Поршень Подробнее |
|
||
| 412-3551043 |
Толкатель диафрагмы Подробнее |
|
||
| 412-3551045 |
Диафрагма Подробнее |
|
||
| 412-3552030 |
Шланг усилителя тормоза, соединительный Подробнее |
|
||
| 41203550028 |
Поршень гидравлического цилиндра в сборе Подробнее |
|
||
| 41203550070 |
Поршень цилиндра усилителя тормоза в сборе Подробнее |
|
||
| 1 | 201418-П29 |
Болт Подробнее |
|
|
| 2 | 412-3550086 |
Крышка вакуумного цилиндра с трубой в сборе Подробнее |
|
|
| 3 | 412-3550073 |
Толкатель поршня в сборе Подробнее |
|
|
| 4 | 412-3550072 |
Шайба диафрагмы цилиндра, прижимная Подробнее |
|
|
| 5 | 412-3550076 |
Диафрагма вакуумного цилиндра Подробнее |
|
|
| 6 | 412-3550071 |
Поршень цилиндра усилителя тормоза Подробнее |
|
|
| 7 | 412-3550124 |
Шланг крышки, соединительный Подробнее |
|
|
| 8 | 362021-П8 |
Гайка крепления поршня Подробнее |
|
|
| 9 | 412-3550078 |
Пружина поршня вакуумного цилиндра Подробнее |
|
|
| 10 | 201454-П29 |
Болт Подробнее |
|
|
| 11 | 365102-П |
Шайба Подробнее |
|
|
| 12 | 412-3550080 |
Корпус вакуумного цилиндра Подробнее |
|
|
| 13 | 412-3551044 |
Шайба диафрагмы Подробнее |
|
|
| 14 | 252154-П29 |
Шайба пружинная Подробнее |
|
|
| 15 | 412-3550102 |
Шайба пружины вакуумного поршня, опорная Подробнее |
|
|
| 16 | 41203550084 |
Прокладка вакуумного цилиндра, уплотнительная Подробнее |
|
|
| 17 | 412-3550048 |
Втулка толкателя, направляющая Подробнее |
|
|
| 18 | 412-3550033 |
Манжета поршня Подробнее |
|
|
| 18 | 412-3550033 |
Манжета поршня Подробнее |
|
|
| 19 | 412-3550032 |
Втулка манжеты, распорная Подробнее |
|
|
| 20 | 412-3550027 |
Кольцо шайбы стопорное Подробнее |
|
|
| 21 | 412-3505026 |
Шайба поршня, упорная Подробнее |
|
|
| 22 | 252155-П29 |
Шайба пружинная Подробнее |
|
|
| 23 | 250510-П29 |
Гайка Подробнее |
|
|
| 24 | 412-3552010 |
Клапан обратный в сборе Подробнее |
|
|
| 25 | 412-3550126-Т |
Пробка транспортная Подробнее |
|
|
| 26 | 365161-П |
Шайба Подробнее |
|
|
| 27 | 412-3550015 |
Корпус гидравлического цилиндра Подробнее |
|
|
| 28 | 412-3550030 |
Шайба поршня, уплотнительная Подробнее |
|
|
| 29 | 412-3550029 |
Поршень гидравлического цилиндра Подробнее |
|
|
| 30 | 41203550031 |
Манжета поршня Подробнее |
|
|
| 31 | 412-3550025 |
Держатель возвратной пружины Подробнее |
|
|
| 32 | 412-3550022 |
Пружина поршня гидравлического цилиндра, возвратная Подробнее |
|
|
| 33 | 365127-П |
Шайба специальная Подробнее |
|
|
| 34 | 412-3550017 |
Штуцер гидравлического цилиндра Подробнее |
|
|
| 35 | 407-5101280-А |
Пробка Подробнее |
|
|
| 36 | 412-3551084 |
Втулка распорная манжеты поршня Подробнее |
|
|
| 37 | 412-3551088 |
Втулка направляющая поршня Подробнее |
|
|
| 38 | 412-3551086 |
Пластина крепления направляющей втулки поршня Подробнее |
|
|
| 39 | 221605-П29 |
Винт крепления пластины Подробнее |
|
|
| 40 | 412-3551040 |
Диафрагма в сборе Подробнее |
|
|
| 41 | 412-3551048 |
Шайба диафрагмы, запорная Подробнее |
|
|
| 42 | 412-3551035 |
Клапан вакуумный Подробнее |
|
|
| 43 | 412-3551012 |
Крышка следящего механизма Подробнее |
|
|
| 44 | 412-3551090 |
Держатель пружины крепления крышки воздушного фильтра Подробнее |
|
|
| 45 | 252154-П29 |
Шайба пружинная Подробнее |
|
|
| 46 | 222531-П29 |
Винт крепления крышки Подробнее |
|
|
| 47 | 412-3551030 |
Клапан атмосферный в сборе Подробнее |
|
|
| 48 | 252161-П29 |
Шайба пружинная Подробнее |
|
|
| 49 | 250762-П29 |
Гайка соединения клапанов Подробнее |
|
|
| 50 | 412-3551022 |
Пружина клапана Подробнее |
|
|
| 51 | 412-3551102 |
Фильтр воздушный в сборе Подробнее |
|
|
| 52 | 412-3551094 |
Крышка воздушного фильтра Подробнее |
|
|
| 53 | 412-3551092 |
Пружина крепления крышки воздушного фильтра Подробнее |
|
|
| 54 | 365160-П |
Шайба уплотнительная Подробнее |
|
|
| 55 | 412-3551120 |
Штуцер для присоединения гибкого шланга усилителя тормоза Подробнее |
|
|
 |
56 | 201468-П29 |
Болт Подробнее |
