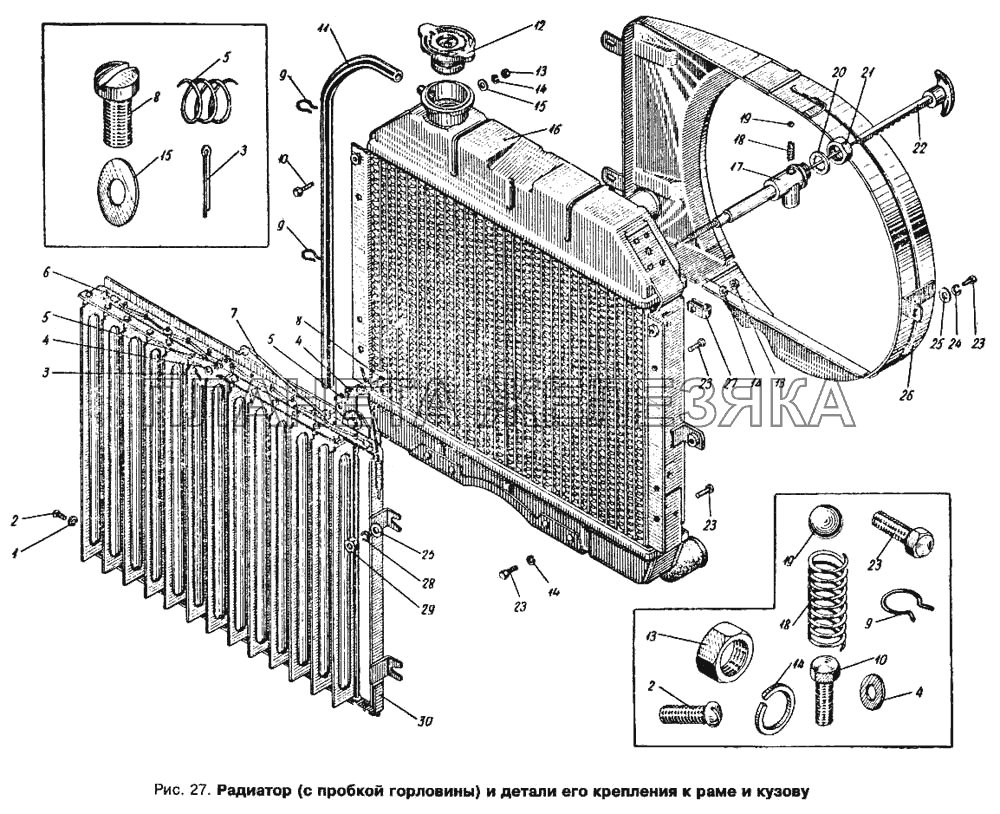

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 365037-П |
Шайба пластины жалюзи радиатора Подробнее |
|
||
| 400-1108119 |
Втулка Подробнее |
|
||
| 407-1310054 |
Пластина жалюзи радиатора в сборе Подробнее |
|
||
| 408П-1310083-Б |
Ручка управления жалюзи радиатора с тягой в сборе Подробнее |
|
||
| 408П-1310100-Б |
Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяги в сборе Подробнее |
|
||
| 1 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 2 | 220076-П |
Винт крепления рамки жалюзи Подробнее |
|
|
| 3 | 25800-П |
Шплинт разводной Подробнее |
|
|
| 4 | 252002-П |
Шайба Подробнее |
|
|
| 5 | 400-1108065 |
Пружина Подробнее |
|
|
| 6 | 412-1310010 |
Жалюзи радиатора в сборе Подробнее |
|
|
| 7 | 402-1310075 |
Тяга планки привода жалюзи радиатора в сборе Подробнее |
|
|
| 8 | 222496-П8 |
Винт крепления тяги к муфте рычага Подробнее |
|
|
| 9 | 412-1301138 |
Скоба крепления сливной трубки Подробнее |
|
|
 |
10 | 201420-П29 |
Болт Подробнее |
|
| 11 | 402-1301123 |
Трубка сливная Подробнее |
|
|
| 12 | 402-1304010 |
Пробка радиатора в сборе Подробнее |
|
|
| 13 | 250508-П29 |
Гайка Подробнее |
|
|
| 14 | 252134-П29 |
Шайба пружинная Подробнее |
|
|
| 15 | 252037-П29 |
Шайба Подробнее |
|
|
| 16 | 412-1301008 |
Радиатор с каркасом, со сливной трубкой и пробкой горловины в сборе Подробнее |
|
|
| 17 | 402-1310100 |
Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяги в сборе Подробнее |
|
|
| 18 | 401-1310114 |
Пружина фиксатора ручки управления жалюзи радиатора Подробнее |
|
|
| 19 | 263011-П |
Шарик Подробнее |
|
|
| 20 | 252179-П2 |
Шайба пружинная с внутренним зубом Подробнее |
|
|
| 21 | 250636-П29 |
Гайка Подробнее |
|
|
| 22 | 402-1310083 |
Ручка управления жалюзи радиатора с тягой в сборе Подробнее |
|
|
 |
23 | 201417-П29 |
Болт Подробнее |
|
|
|
23 | 201417-П29 |
Болт Подробнее |
|
|
|
23 | 201417-П29 |
Болт Подробнее |
|
| 24 | 252134-П29 |
Шайба пружинная Подробнее |
|
|
| 25 | 252004-П29 |
Шайба Подробнее |
|
|
| 26 | 412-1309010 |
Кожух вентилятора в сборе Подробнее |
|
|
| 27 | 408-5304195 |
Держатель (зажим) оболочки тяги управления жалюзи радиатора Подробнее |
|
|
| 28 | 252154-П29 |
Шайба пружинная Подробнее |
|
|
| 29 | 250508-П29 |
Гайка Подробнее |
|
|
| 30 | 412-1310013 |
Рамка жалюзи радиатора в сборе Подробнее |
|
