| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1-ВР-7 |
Шайба изоляционная Подробнее |
|
||
| 1-МЮ-37 |
Шайба контактного болта Подробнее |
|
||
| 412-3708010 |
Стартер в сборе Подробнее |
|
||
| 8Х-1497 |
Шайба 5,3 Подробнее |
|
||
| 8Х-1537 |
Гайка М8 контактного болта Подробнее |
|
||
| ВМ-335-38 |
Втулка Подробнее |
|
||
| М11-41081 |
Шайба 5 пружинная Подробнее |
|
||
| МХ-0246 |
Шайба 8 пружинная Подробнее |
|
||
| МХ-0430 |
Шайба 8,2 изоляционная Подробнее |
|
||
| МХ-0550 |
Шайба 11,2 Подробнее |
|
||
| МХ-0554 |
Шайба 5,3 изоляционная Подробнее |
|
||
| МХ-0876 |
Штифт Подробнее |
|
||
| МХ-1095 |
Болт М5х21 выводной Подробнее |
|
||
| МХ0439 |
Шайба изоляционная Подробнее |
|
||
| РС 14-3708002 |
Прокладка крышки Подробнее |
|
||
| РС14-3708007 |
Пружина штока якоря Подробнее |
|
||
| РС14-3708008 |
Пружина регулировочного винта Подробнее |
|
||
| РС14-3708010 |
Якорь реле включения стартера со штоком в сборе Подробнее |
|
||
| РС14-3708031 |
Крышка реле Подробнее |
|
||
| РС14-3708036 |
Перемычка Подробнее |
|
||
| СЛ-138-88 |
Вкладыш Подробнее |
|
||
| СТ113-3708100 |
Корпус стартера в сборе Подробнее |
|
||
| СТ113-3708103 |
Прокладка корпуса стартера изоляционная Подробнее |
|
||
| СТ113-3708310 |
Крышка со стороны коллектора с вкладышем в сборе Подробнее |
|
||
| СТ113-Б |
Стартер в сборе Подробнее |
|
||
| СТ113Б-3708401 |
Крышка со стороны привода Подробнее |
|
||
| СТ14-3708005 |
Кольцо упорное Подробнее |
|
||
| СТ21-3708007 |
Прокладка Подробнее |
|
||
| СТ21-3708190 |
Вывод контакта в сборе Подробнее |
|
||
| СТ21-3708220 |
Коллектор стартера в сборе Подробнее |
|
||
| СТ21-3708307 |
Колодка тормоза Подробнее |
|
||
| СТ21-3708308 |
Пружина тормоза Подробнее |
|
||
| СТ28-3708102 |
Полюс Подробнее |
|
||
| СТ28-3708403 |
Вкладыш Подробнее |
|
||
| СТ4-3708006 |
Шайба упорная Подробнее |
|
||
| СТ4-3708007 |
Кольцо замковое Подробнее |
|
||
| Х-4003 |
Гайка М5 Подробнее |
|
||

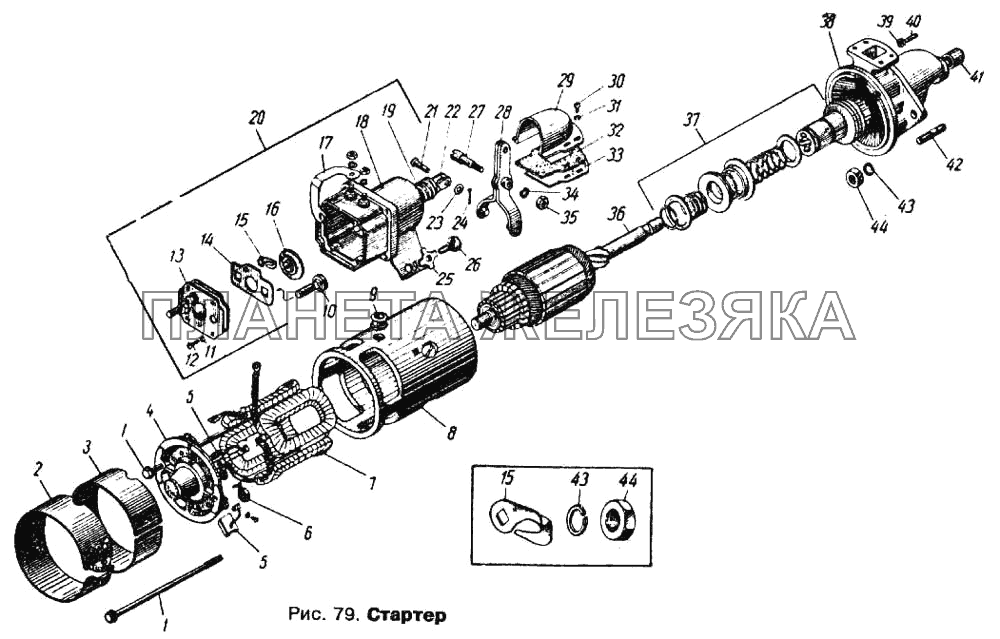

| 1 | СТ8-3708003 |
Болт стяжной крышек корпуса стартера Подробнее |
|
|
| 2 | СТ28-3708042 |
Лента защитная Подробнее |
|
|
| 3 | СТ25-3707043 |
Прокладка под защитную ленту Подробнее |
|
|
| 4 | СТ113-3708300 |
Крышка стартера со стороны коллектора в сборе Подробнее |
|
|
| 5 | СТ130А-3708050 |
Щетка в сборе Подробнее |
|
|
| 6 | СТ21-3708304 |
Пружина щетки Подробнее |
|
|
| 7 | СТ113-3708120 |
Катушки (обмотки возбуждения) № 1, №2 и №3 в сборе Подробнее |
|
|
| 7 | СТ113-3708170 |
Катушка №4 Подробнее |
|
|
| 8 | СТ113-3708101 |
Корпус стартера Подробнее |
|
|
| 9 | СТ22-3708106 |
Втулка корпуса стартера, изоляционная Подробнее |
|
|
| 10 | РС14-3708032 |
Болт контактный Подробнее |
|
|
| 11 | Х-1012 |
Шайба 4 пружинная Подробнее |
|
|
| 12 | 8Х-4165 |
Винт М4х14 Подробнее |
|
|
| 13 | РС14-3708030 |
Крышка реле в сборе Подробнее |
|
|
| 14 | РС14-3708033 |
Прокладка изоляционная Подробнее |
|
|
| 15 | РС14-3708034 |
Контакт Подробнее |
|
|
| 16 | РС6-3708030 |
Диск включения стартера контактный в сборе Подробнее |
|
|
| 17 | РС14-3708006 |
Перемычка Подробнее |
|
|
| 18 | РС14-3708100 |
Ярмо реле включения стартера с кожухом в сборе Подробнее |
|
|
| 19 | РС14-3708004 |
Пружина якоря Подробнее |
|
|
| 20 | РСТ4-3708000 |
Реле включения стартера в сборе Подробнее |
|
|
| 21 | СТ21-3708002 |
Штифт Подробнее |
|
|
| 22 | РС14-3708020 |
Винт регулировочный с серьгой в сборе Подробнее |
|
|
| 23 | 8Х-1496 |
Шайба 4,3 Подробнее |
|
|
| 24 | МХ-0955 |
Шплинт Подробнее |
|
|
| 25 | МХ-0287 |
Шайба 8 замковая Подробнее |
|
|
| 26 | МХ-0032 |
Болт М8х1х8,5 Подробнее |
|
|
| 27 | СТ21-3708014 |
Ось рычага включения привода Подробнее |
|
|
| 28 | СТ21-3708020 |
Рычаг включения привода в сборе Подробнее |
|
|
| 29 | СТ21-3708016 |
Кожух защитный Подробнее |
|
|
| 30 | 8Х-1548 |
Винт М4х10 Подробнее |
|
|
| 31 | Х-1012 |
Шайба 4 пружинная Подробнее |
|
|
| 32 | СТ21-3708015 |
Прокладка защитного кожуха Подробнее |
|
|
| 33 | СТ21-3708017 |
Прокладка защитного кожуха Подробнее |
|
|
| 34 | Х-1482 |
Шайба 6 пружинная Подробнее |
|
|
| 35 | 8Х-1533 |
Гайка М6 Подробнее |
|
|
| 36 | СТ21-3708200-Б |
Якорь стартера в сборе Подробнее |
|
|
| 37 | СТ21-3708600 |
Привод к зубчатому венцу маховика в сборе Подробнее |
|
|
| 38 | СТ113Б-3708400 |
Крышка со стороны привода с втулкой в сборе Подробнее |
|
|
| 39 | 8Х-1532 |
Гайка М5 Подробнее |
|
|
| 40 | М11-40991 |
Винт установки шестерни привода Подробнее |
|
|
| 41 | СТ113Б-3708400 |
Крышка со стороны привода с втулкой в сборе Подробнее |
|
|
| 42 | 363137-П29 |
Шпилька крепления стартера Подробнее |
|
|
| 43 | 252137-П29 |
Шайба пружинная Подробнее |
|
|
| 44 | 362044-П29 |
Гайка Подробнее |
|
