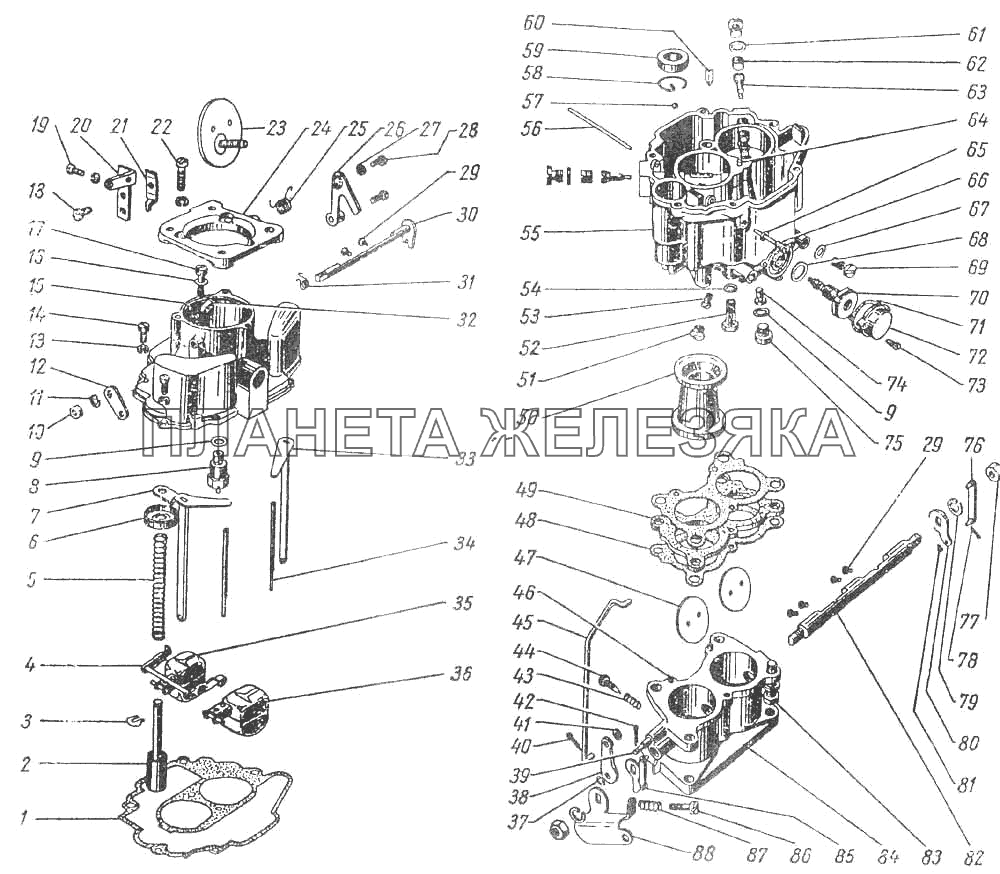

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 12-1107015 |
Прокладка между карбюратором и впускной трубкой Подробнее |
|
||
| 216236-П |
Шпилька крепления карбюратора Подробнее |
|
||
| 23-82 |
Заглушка каналов в корпусе поплавковой камеры Подробнее |
|
||
| 250503-П8 |
Гайка М8х1-4Н5Н Подробнее |
|
||
| 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
||
| К21-1107010 |
Карбюратор в сборе (12-1107010) Подробнее |
|
||
| К21-1107202-Б |
Распылитель Подробнее |
|
||
| К21-1107290 |
Поршень ускорительного насоса в сборе Подробнее |
|
||
| К21-1107296 |
Шток ускорительного насоса Подробнее |
|
||
| К21-1107303 |
Распылитель ускорительного насоса Подробнее |
|
||
| К23-43 |
Заглушка канала верхнего отверстия холостого хода Подробнее |
|
||
| 1 | К21-1107011 |
Прокладка поплавковой камеры Подробнее |
|
|
| 2 | К21-1107292 |
Поршень ускорительного насоса Подробнее |
|
|
| 3 | К21-1107298 |
Шайба стопорная Подробнее |
|
|
| 4 | К21-1107270 |
Кулиса в сборе Подробнее |
|
|
| 5 | К49-1107127 |
Пружина Подробнее |
|
|
| 6 | К21-1107293 |
Чашка упора пружины Подробнее |
|
|
| 7 | К21 -1107297 |
Планка ускорительного насоса Подробнее |
|
|
| 8 | К21-1107310 |
Клапан подачи топлива в сборе Подробнее |
|
|
| 9 | Н01715 |
Шайба диаметром 10,2 мм фибровая Подробнее |
|
|
| 9 | Н01715 |
Шайба диаметром 10,2 мм фибровая Подробнее |
|
|
| 10 | Н00812 |
Гайка М6х1 крепления рычага привода эксцентрика Подробнее |
|
|
| 11 | Н00903 |
Шайба 6,5 пружинная Подробнее |
|
|
| 12 | К21-1107304 |
Рычаг привода эксцентрика Подробнее |
|
|
| 13 | Н00902 |
Шайба 5,4 пружинная Подробнее |
|
|
| 14 | Н00111 |
Винт М5х0,8х15 крепления верхнего корпуса к поплавковой камере Подробнее |
|
|
| 15 | К21-1107301 |
Крышка поплавковой камеры Подробнее |
|
|
| 16 | Н01701 |
Шайба 6,1 фибровая Подробнее |
|
|
| 17 | К21-1107302 |
Винт топливопроводящий Подробнее |
|
|
| 18 | Н00116 |
Винт М4х0,7х12 Подробнее |
|
|
| 19 | Н00106 |
Винт М5х0,8х10 крепления коромысла Подробнее |
|
|
| 20 | К21-1107421 |
Кронштейн тяги воздушной заслонки Подробнее |
|
|
| 21 | К23-55 |
Зажим кронштейна тяги воздушной заслонки Подробнее |
|
|
| 22 | Н00107 |
Винт крепления верхнего корпуса к поплавковой камере Подробнее |
|
|
| 23 | К49-1107230 |
Заслонка воздушная в сборе Подробнее |
|
|
| 24 | К21-1107401 |
Фланец крышки поплавковой камеры Подробнее |
|
|
| 25 | К21-1107402 |
Пружина рычага привода воздушной заслонки Подробнее |
|
|
| 26 | К21-1107410 |
Поводок привода воздушной заслонки в сборе Подробнее |
|
|
| 27 | Н01044 |
Шайба диаметром 4 мм Подробнее |
|
|
| 28 | Н00113 |
Винт М4х0,7х8 Подробнее |
|
|
| 29 | Н00110 |
Винт М3х0,5х6 крепления воздушной заслонки Подробнее |
|
|
| 29 | Н00110 |
Винт М3х0,5х6 крепления воздушной заслонки Подробнее |
|
|
| 30 | К21-1107320 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 31 | К21-1107308 |
Пружина рычага воздушной заслонки Подробнее |
|
|
| 32 | К49-1107321 |
Трубка балансировочная Подробнее |
|
|
| 33 | К21-1107280 |
Привод механического экономайзера в сборе Подробнее |
|
|
| 34 | К21-1107208 |
Толкатель клапана механического экономайзера Подробнее |
|
|
| 35 | К21-1107260 |
Поплавок левый в сборе Подробнее |
|
|
| 36 | К21-1107250 |
Поплавок правый в сборе Подробнее |
|
|
| 37 | Н01018 |
Шайба 7 стальная Подробнее |
|
|
| 38 | К21-1107107 |
Эксцентрик Подробнее |
|
|
| 39 | К49-1107508 |
Ось эксцентрика Подробнее |
|
|
| 40 | Н01101 |
Шплинт 1,5х10 Подробнее |
|
|
| 41 | Н01044 |
Шайба диаметром 4 мм Подробнее |
|
|
| 42 | Н01106 |
Шплинт 1х10 Подробнее |
|
|
| 43 | К49-1107302 |
Пружина регулировочного винта холостого хода Подробнее |
|
|
| 44 | К23-59 |
Винт регулировочный холостого хода Подробнее |
|
|
| 45 | К21-1107014 |
Тяга привода эксцентрика Подробнее |
|
|
| 46 | К49-1107502 |
Трубка переходная Подробнее |
|
|
| 47 | К21-1107106 |
Заслонка дроссельная Подробнее |
|
|
| 48 | К21-1107013 |
Прокладка смесительной камеры Подробнее |
|
|
| 49 | К21-1107012 |
Прокладка смесительной камеры термоизоляционная Подробнее |
|
|
| 50 | К21-1107015 |
Диффузор Подробнее |
|
|
| 51 | К21-1107216 |
Пробка канала жиклера механического экономайзера Подробнее |
|
|
| 52 | К21-1107240 |
Клапан механического экономайзера в сборе Подробнее |
|
|
| 53 | К21-1107206 |
Жиклер механического экономайзера Подробнее |
|
|
| 54 | Н01718 |
Шайба диаметром 8 мм фибровая Подробнее |
|
|
| 55 | К21-1107201 |
Корпус поплавковой камеры Подробнее |
|
|
| 56 | К21-1107213 |
Ось кулисы Подробнее |
|
|
| 57 | К21-1107244 |
Шарик Подробнее |
|
|
| 58 | К21-1107219 |
Кольцо обратного клапана ускорительного насоса стопорное Подробнее |
|
|
| 59 | К21-1107220 |
Манжета поршня ускорительного насоса Подробнее |
|
|
| 60 | К21-1107218 |
Клапан нагнетательный Подробнее |
|
|
| 61 | Н01707 |
Прокладка диаметром 10 мм фибровая Подробнее |
|
|
| 62 | К21-1107211 |
Заглушка канала холостого хода Подробнее |
|
|
| 63 | К21-1107203 |
Жиклер холостого хода Подробнее |
|
|
| 64 | К21-1107209 |
Штифт Подробнее |
|
|
| 65 | Н01708 |
Шайба диаметром 5,1 мм фибровая Подробнее |
|
|
| 66 | К21-1107020 |
Ось поплавка в сборе Подробнее |
|
|
| 67 | Н01716 |
Шайба 8,1 фибровая Подробнее |
|
|
| 68 | Н01765 |
Прокладка диаметром 14 мм фибровая Подробнее |
|
|
| 69 | К21-1107205 |
Жиклер пневматического экономайзера Подробнее |
|
|
| 70 | К21-1107230 |
Клапан экономайзера пневматический в сборе Подробнее |
|
|
| 71 | К21-1107214 |
Прокладка крышки клапана пневматического экономайзера Подробнее |
|
|
| 72 | К21-1107207 |
Крышка клапана пневматического экономайзера Подробнее |
|
|
| 73 | Н00124 |
Винт М3х0,5х10 крепления крышки клапана пневматического экономайзера Подробнее |
|
|
| 74 | К21-1107204 |
Жиклер главный Подробнее |
|
|
| 75 | К21-1107215 |
Пробка каналов главного жиклера и жиклера холостого хода Подробнее |
|
|
| 76 | К21-1107030 |
Тяга привода ускорительного насоса и механического экономайзера в сборе Подробнее |
|
|
| 77 | К21-1107109 |
Гайка 1М8х1 крепления рычага механического экономайзера Подробнее |
|
|
| 78 | Н01105 |
Шплинт Подробнее |
|
|
| 79 | Н00904 |
Шайба 8,5 пружинная Подробнее |
|
|
| 80 | К21-1107104 |
Рычаг механического экономайзера правый Подробнее |
|
|
| 81 | Н01019 |
Шайба стальная диаметром 3,1 мм Подробнее |
|
|
| 82 | К21-1107105-А |
Ось дроссельной заслонки Подробнее |
|
|
| 83 | Н00504 |
Болт М8х 1,25х25 крепления смесительной камеры Подробнее |
|
|
| 84 | К21-1107101 |
Корпус смесительной камеры Подробнее |
|
|
| 85 | К21-1107103 |
Рычаг механического экономайзера левый Подробнее |
|
|
| 86 | К21-1107108 |
Винт холостого хода Подробнее |
|
|
| 87 | К21-1107113 |
Пружина винта упора Подробнее |
|
|
| 88 | К21-1107102 |
Рычаг дроссельной заслонки Подробнее |
|
