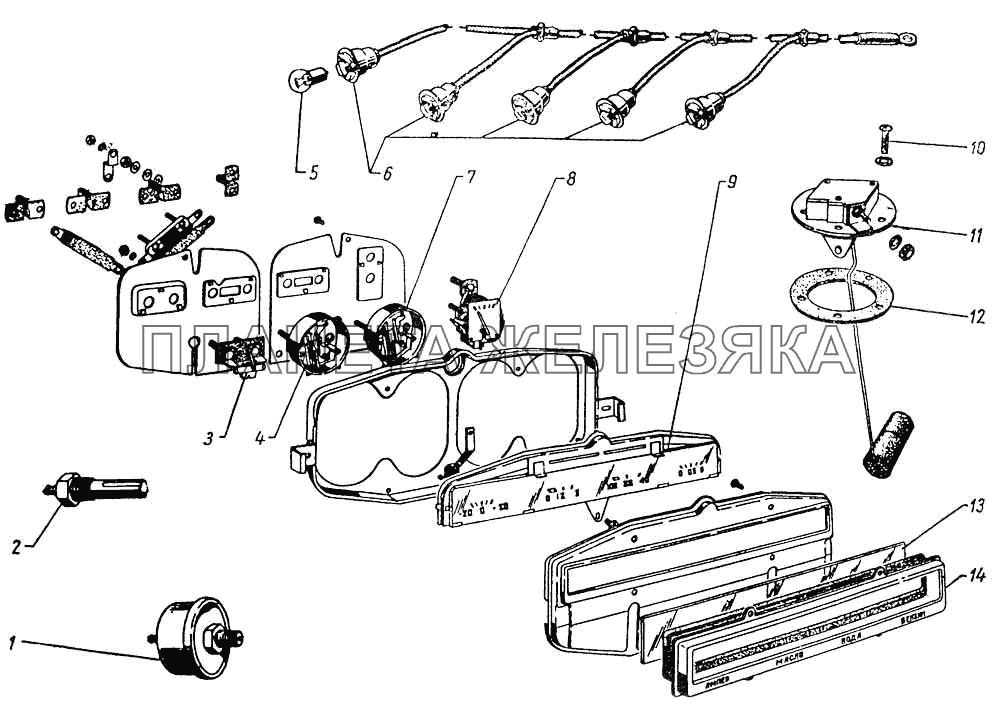

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 293196-П |
Шайба 5,5 ГОСТ 11371-78 Подробнее |
|
||
| КП10-3801500 |
Сопротивление указателя температуры воды и указателя давления масла Подробнее |
|
||
| 1 | ММ4-3810000 |
Датчик указателя давления масла в сборе (51-3810020) Подробнее |
|
|
| 2 | ТМ2Б-3808000 |
Датчик указателя температуры воды в сборе (51-3808020) Подробнее |
|
|
| 3 | АП18-3811000 |
Механизм амперметра в сборе Подробнее |
|
|
| 4 | УК13А-3810000 |
Механизм указателя давления масла в сборе Подробнее |
|
|
| 5 | 51-3713020-Б |
Лампа 12 в, 1,5 св (23а) Подробнее |
|
|
| 6 | ПП11-3713000 |
Патроны ламп освещения шкал приборов и часов в сборе (12-3713025) Подробнее |
|
|
| 7 | УК12-3808000 |
Механизм указателя температуры воды в сборе Подробнее |
|
|
| 8 | УБ21-3806000 |
Механизм указателя уровня бензина в сборе Подробнее |
|
|
| 9 | КП10-3801201 |
Шкала комбинации приборов Подробнее |
|
|
| 10 | 220007-П8 |
Винт М5Х0,8Х10 крепления датчика к бензиновому баку Подробнее |
|
|
| 11 | БМ20-3806000 |
Датчик указателя уровня бензина основного бака в сборе (51-3806020-Б1) Подробнее |
|
|
 |
12 | 12-1104022 |
Прокладка датчика и фланца Подробнее |
|
| 13 | КП10-3801П5 |
Стекло комбинации приборов защитное Подробнее |
|
|
| 14 | КП10-3801111 |
Рант комбинации приборов облицовочный Подробнее |
|
