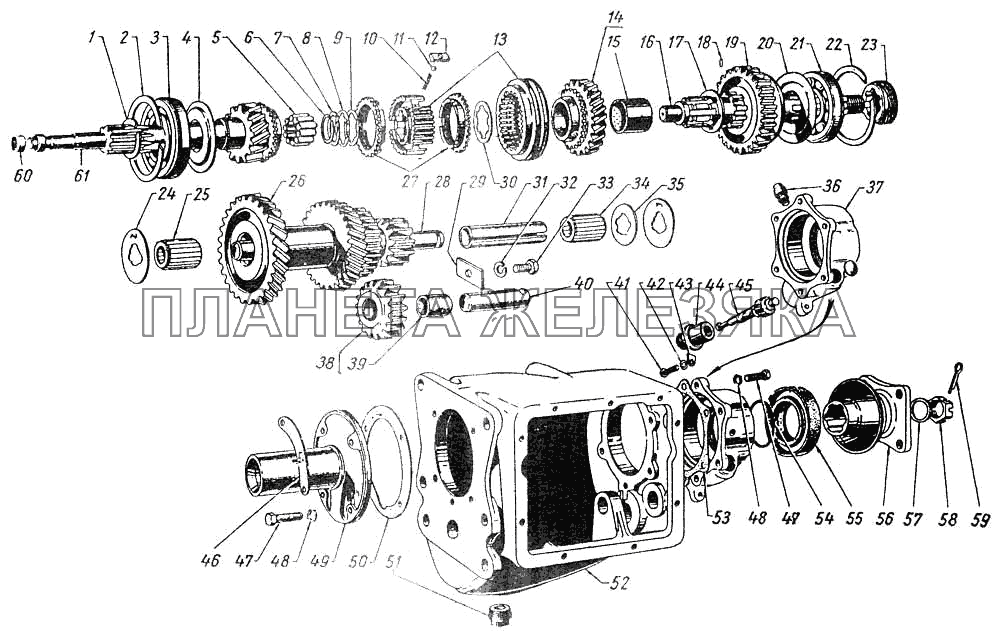

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 12-1700010-А |
Коробка передач в сборе Подробнее |
|
||
| 12-1701022 |
Комплект первичного вала и блокирующего кольца синхронизатора после притирки конусов Подробнее |
|
||
| 20-1701116-Б |
Муфта скользящая переключения второй и третьей передач со ступицей - комплект Подробнее |
|
||
| 20-1701118 |
Муфта переключения второй и третьей передач коробки передач скользящая Подробнее |
|
||
| 20-1701119 |
Ступица скользящей муфты переключения второй и третьей передач коробки передач Подробнее |
|
||
| 20-1701122 |
Комплект шестерни второй передачи с блокирующим кольцом синхронизатора после притирки конусов Подробнее |
|
||
| 20-1701211 |
Сальник крышки заднего подшипника вторичного вала коробки передач Подробнее |
|
||
| 20-2402040 |
Отражатель сальника ведущей шестерни заднего моста Подробнее |
|
||
| 260305-П |
Заглушка 16 ОСТ 37.001.173-82 Подробнее |
|
||
| 1 | 20-1701036 |
Кольцо упорное Подробнее |
|
|
| 2 | 20-1701034 |
Кольцо стопорное подшипника Подробнее |
|
|
| 3 | 20-1701032 |
Подшипник шариковый первичного вала коробки передач задний (ГПЗ-50208У) Подробнее |
|
|
| 4 | М-7040 |
Маслоотражатель подшипника первичного вала коробки передач Подробнее |
|
|
 |
5 | 20-1701182 |
Ролик переднего подшипника вторичного вала коробки передач Подробнее |
|
 |
6 | 20-1701183 |
Кольцо стопорное роликового подшипника вторичного вала коробки передач Подробнее |
|
| 7 | 20-1701159 |
Кольцо стопорное толщиной 2,0 мм Подробнее |
|
|
| 8 | М-7112 |
Прокладка регулировочная вторичного вала толстая Подробнее |
|
|
| 9 | М-7114 |
Прокладка регулировочная вторичного вала тонкая Подробнее |
|
|
| 10 | 20-1701170 |
Пружина синхронизатора коробки передач Подробнее |
|
|
| 11 | 508605 |
Шарик диаметром 1/4" блокировочного сухаря синхронизатора коробки передач Подробнее |
|
|
| 12 | 20-1701171 |
Сухарь блокировочный второй и третьей передач синхронизатора коробки передач Подробнее |
|
|
| 14 | 20-1701126-Б |
Шестерня второй передачи коробки передач с втулкой в сборе Подробнее |
|
|
| 15 | 20-1701130-Б |
Втулка шестерни второй передачи коробки передач Подробнее |
|
|
| 16 | 20-1701105-В |
Вал вторичный коробки передач Подробнее |
|
|
| 17 | 20-1701132 |
Шайба упорная шестерни второй передачи коробки передач Подробнее |
|
|
| 18 | 258611-П18 |
Штифт 4х10 Подробнее |
|
|
| 19 | 20-1701112-В |
Шестерня скользящая первой передачи и заднего хода коробки передач Подробнее |
|
|
| 20 | М-7080-А1 |
Маслоотражатель подшипника вторичного вала коробки передач Подробнее |
|
|
| 21 | 20-1701190 |
Подшипник 50 306КШ раздаточной коробки (ГПЗ-50306) Подробнее |
|
|
| 22 | 20-1701192 |
Кольцо стопорное Подробнее |
|
|
| 23 | 12-3802033 |
Шестерня привода к спидометру ведущая Подробнее |
|
|
| 24 | М-7119 |
Шайба упорная блока шестерен промежуточного вала коробки передач - неподвижная Подробнее |
|
|
| 25 | М-7118 |
Подшипник роликовый блока шестерен промежуточного вала коробки передач-короткий (ГПЗ-64903) Подробнее |
|
|
| 26 | 20-1701050-В |
Блок шестерен промежуточного вала коробки передач Подробнее |
|
|
| 27 | 20-1701164 |
Кольцо блокирующее второй и третьей передач синхронизатора коробки передач Подробнее |
|
|
| 28 | 11-7111 |
Ось блока шестерен промежуточного вала коробки передач Подробнее |
|
|
| 29 | 11-7155 |
Стопор осей блока шестерен промежуточного вала и промежуточной шестерни коробки передач Подробнее |
|
|
| 30 | 20-1701158 |
Шайба между ступицей скользящей муфты и шестерней второй передачи коробки передач Подробнее |
|
|
| 31 | М-7115 |
Втулка распорная роликовых подшипников блока шестерен промежуточного вала коробки передач Подробнее |
|
|
| 32 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 33 | 201493-П8 |
Болт М10-6gх16 Подробнее |
|
|
| 34 | М-7121 |
Подшипник роликовый блока шестерен промежуточного вала коробки передач длинный (ГПЗ-64904) Подробнее |
|
|
| 35 | 20-1701062 |
Шайба упорная блока шестерен промежуточного вала коробки передач плавающая Подробнее |
|
|
 |
36 | 298429-П |
Сапун в сборе К1/8" Подробнее |
|
| 37 | 12-1701205-В |
Крышка заднего подшипника вторичного вала коробки передач Подробнее |
|
|
| 38 | 20-1701080-Б |
Шестерня промежуточная заднего хода коробки передач с втулкой в сборе Подробнее |
|
|
| 39 | А-7143-В |
Втулка промежуточной шестерни заднего хода коробки передач Подробнее |
|
|
| 40 | 11-7140 |
Ось промежуточной шестерни заднего хода коробки передач Подробнее |
|
|
| 41 | 249490-П8 |
Болт М6х12 крепления стопора штуцера гибкого вала спидометра Подробнее |
|
|
| 42 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 43 | 51-3802031 |
Стопор Подробнее |
|
|
| 44 | 51-3802030 |
Штуцер гибкого вала Подробнее |
|
|
| 45 | 12-3802034-Б |
Шестерня привода к спидометру ведомая Подробнее |
|
|
| 46 | 51-1601190 |
Скоба оттяжной пружины муфты подшипника выключения сцепления Подробнее |
|
|
| 47 | 201458-П8 |
Болт М8х1,25х25 Подробнее |
|
|
| 47 | 201458-П8 |
Болт М8х1,25х25 Подробнее |
|
|
| 48 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 48 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 49 | 20-1701040-Б |
Крышка подшипника первичного вала коробки передач Подробнее |
|
|
| 50 | 11-7051-Б |
Прокладка крышки подшипника первичного вала коробки передач Подробнее |
|
|
| 51 | 262513-П |
Пробка КГ 3/4" Подробнее |
|
|
| 52 | 20-1701015-Б3 |
Картер коробки передач Подробнее |
|
|
| 53 | 20-1701203-Б |
Прокладка крышки заднего подшипника вторичного вала коробки передач Подробнее |
|
|
| 54 | 20-1701220 |
Пружина сальника крышки заднего подшипника вторичного вала Подробнее |
|
|
 |
55 | 20-1701210 |
Сальник Подробнее |
|
| 56 | 20-1701238-Б |
Фланец вторичного вала коробки передач в сборе Подробнее |
|
|
| 57 | 20-2402064-Б |
Шайба 21 Подробнее |
|
|
| 58 | 292917-П2 |
Гайка 1М20х1,5 Подробнее |
|
|
| 59 | 258054-П |
Шплинт 4х30 Подробнее |
|
|
| 60 | 12-1701031 |
Подшипник первичного вала коробки передач игольчатый передний (ГПЗ-941/15) Подробнее |
|
|
| 61 | 12-1701030-А |
Вал первичный коробки передач Подробнее |
|
