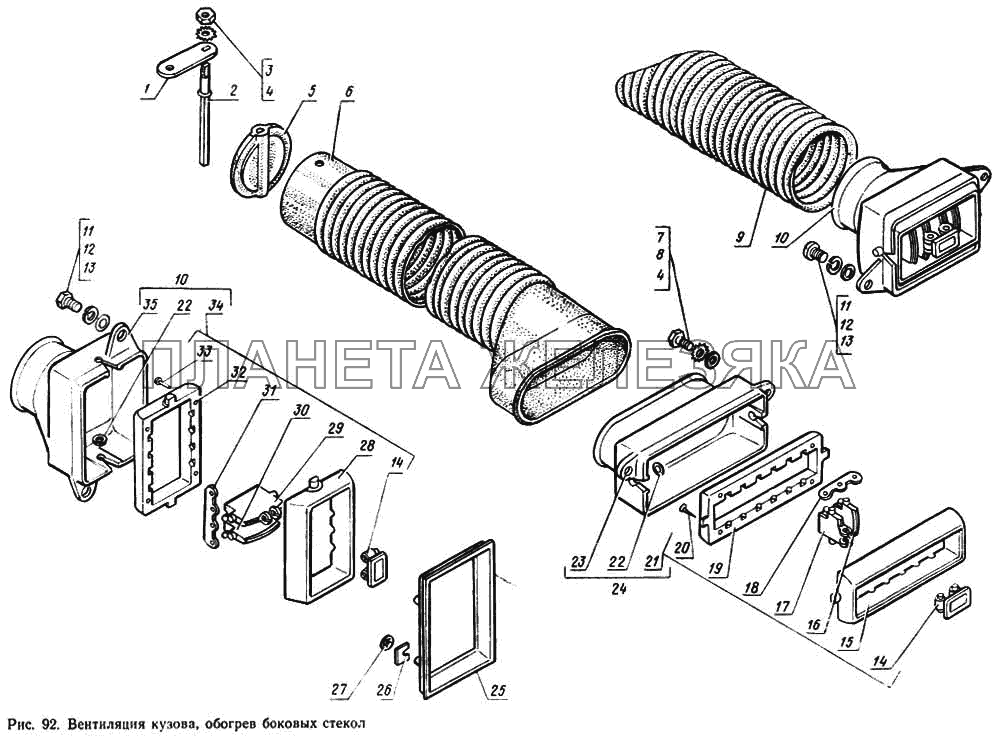

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 14-8104158 |
Поводок оси заслонки вентиляции кузова Подробнее |
|
|
| 2 | 14-8104152 |
Ось заслонки вентиляции кузова Подробнее |
|
|
| 3 | 250608-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 4 | 252274-П29 |
Шайба 6 ОСТ 37.001.146-75 Подробнее |
|
|
| 4 | 252274-П29 |
Шайба 6 ОСТ 37.001.146-75 Подробнее |
|
|
| 5 | 14-8104146 |
Заслонка вентиляции кузова Подробнее |
|
|
| 6 | 14-8104174 |
Шланг патрубка воздухопровода вентиляции кузова Подробнее |
|
|
 |
7 | 201415-П29 |
Болт М6-6gх10 ОСТ 37.001.123-96 Подробнее |
|
| 8 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 9 | 14-8108120 |
Шланг патрубка воздухопровода Подробнее |
|
|
| 10 | 14-8108090 |
Патрубок воздухопровода боковой в сборе Подробнее |
|
|
| 11 | 224598-П29 |
Винт М5-6gх12 ОСТ 37.001.130-81 Подробнее |
|
|
| 12 | 252003-П29 |
Шайба 5 ОСТ 37.001.144-96 Подробнее |
|
|
| 13 | 252153-П29 |
Шайба 5 Подробнее |
|
|
| 14 | 14-8108112 |
Ручка заслонки сопла в сборе Подробнее |
|
|
| 14 | 14-8108112 |
Ручка заслонки сопла в сборе Подробнее |
|
|
| 15 | 14-8104312 |
Корпус сопла патрубка воздухопровода вентиляции кузова Подробнее |
|
|
| 16 | 14-8104321 |
Заслонка сопла направляющая № 2 Подробнее |
|
|
| 17 | 14-8104320 |
Заслонка сопла направляющая № 1 Подробнее |
|
|
| 18 | 14-8104322 |
Поводок заслонок сопла Подробнее |
|
|
| 19 | 14-8104314 |
Крышка корпуса сопла воздухопровода вентиляции кузова Подробнее |
|
|
| 20 | 247520-П29 |
Шуруп 3Х12 Подробнее |
|
|
| 21 | 14-8104310 |
Сопло патрубка воздухопровода вентиляции кузова в сборе Подробнее |
|
|
| 22 | 293228-П29 |
Шайба б Подробнее |
|
|
| 22 | 293228-П29 |
Шайба б Подробнее |
|
|
| 23 | 14-8104302 |
Патрубок воздухопровода вентиляции кузова Подробнее |
|
|
| 24 | 14-8104300 |
Патрубок воздухопровода вентиляции кузова в сборе Подробнее |
|
|
| 25 | 14-8108118 |
Облицовка патрубка воздухопровода Подробнее |
|
|
| 26 | 14-8108092 |
Пластина крепления облицовки патрубка воздухопровода Подробнее |
|
|
| 27 | 293025-П2 |
Стопор оси Подробнее |
|
|
| 28 | 14-8108102 |
Корпус сопла патрубка воздухопровода Подробнее |
|
|
| 29 | 14-8108108 |
Заслонка сопла направляющая № 2 Подробнее |
|
|
| 30 | 14-8108106 |
Заслонка сопла направляющая № 1 Подробнее |
|
|
| 31 | 14-8108110 |
Поводок заслонок сопла Подробнее |
|
|
| 32 | 14-8108104 |
Крышка корпуса сопла патрубка Подробнее |
|
|
| 33 | 247982-П29 |
Шуруп 3Х18 Подробнее |
|
|
| 34 | 14-8108100 |
Сопло патрубка воздухопровода в сборе Подробнее |
|
|
| 35 | 14-8108094 |
Патрубок воздухопровода боковой Подробнее |
|
