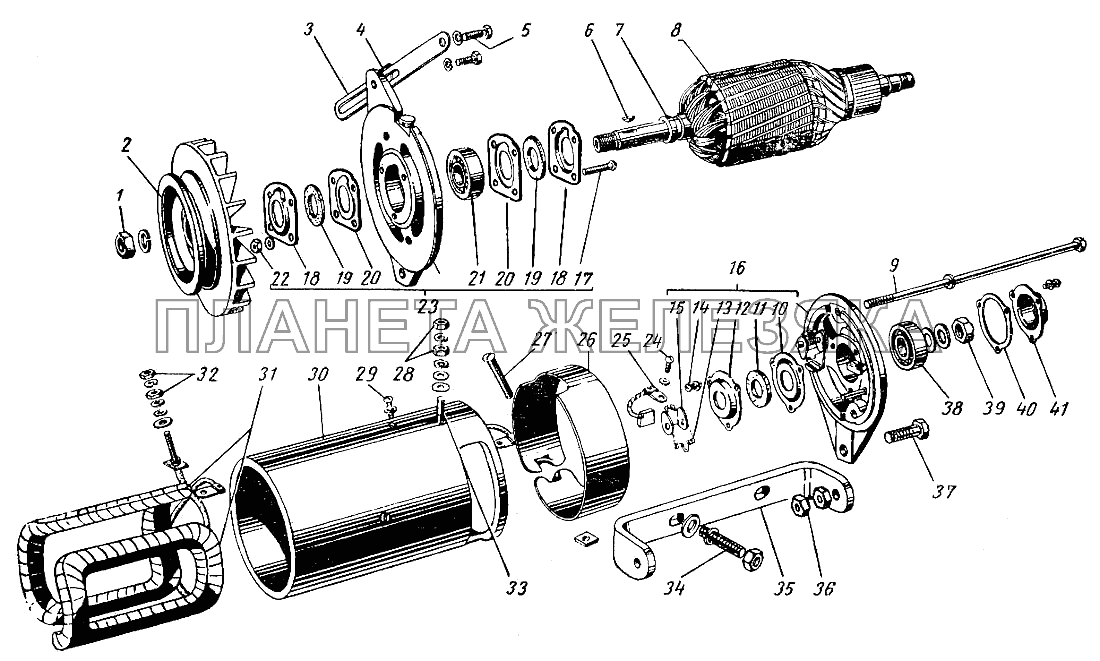

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1-ГБФ-1561 |
Масленка подшипника генератора Подробнее |
|
||
| 201457-П8 |
Болт М8-6gх22 Подробнее |
|
||
| 21П-3701030 |
Кронштейн крепления генератора Подробнее |
|
||
| 250503-П8 |
Гайка М8х1-4Н5Н Подробнее |
|
||
| 250507-П8 |
Гайка М12х1,25 Подробнее |
|
||
| 252007-П8 |
Шайба 12,5 Подробнее |
|
||
| 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252157-П2 |
Шайба 12Л ОСТ 37.001.115-75 Подробнее |
|
||
| 7Х-4289 |
Шайба пружинная Подробнее |
|
||
| Г12 |
Генератор 12В 18А в сборе Подробнее |
|
||
| Г29-3701045 |
Щетка генератора неизолированная Подробнее |
|
||
| МХ-0837 |
Шайба вывода Я изоляционная Подробнее |
|
||
| МХ-1046 |
Шайба вывода Ш изоляционная Подробнее |
|
||
| МХ-234 |
Шайба пружинная Подробнее |
|
||
| 1 | МХ-0235 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 2 | Г12-3701051-А1 |
Шкив генератора Подробнее |
|
|
| 3 | 21-3701035-Б |
Планка установочная генератора Подробнее |
|
|
| 4 | 70-10003 |
Скоба прижимная Подробнее |
|
|
| 5 | 291736-П |
Шпилька 1М8х16 Подробнее |
|
|
| 6 | Б-16 |
Шпонка сегментная шкива генератора Подробнее |
|
|
| 7 | Г21-3701005 |
Чашка переднего подшипника генератора опорная Подробнее |
|
|
| 8 | Г12-3701200-А |
Якорь в сборе Подробнее |
|
|
| 9 | Г12-3701080 |
Шпилька стяжная Подробнее |
|
|
| 10 | Г12-3701314 |
Держатель сальника внутренний Подробнее |
|
|
| 11 | Х5-9268 |
Сальник заднего подшипника генератора Подробнее |
|
|
| 12 | Г12-3701313 |
Держатель сальника наружный Подробнее |
|
|
| 13 | Г12-3701304 |
Пружина щетки генератора Подробнее |
|
|
| 14 | 8Х-1541 |
Винт Подробнее |
|
|
| 15 | Г29-3701305 |
Рычаг щетки генератора прижимной Подробнее |
|
|
| 16 | Г12-3701300-А |
Крышка генератора со стороны коллектора в сборе Подробнее |
|
|
| 17 | 7Х-4066 |
Винт крепления держателя сальника переднего подшипника якоря генератора Подробнее |
|
|
| 18 | Г21-3701402-Б |
Держатель сальника переднего подшипника якоря генератора наружный (шайба) Подробнее |
|
|
| 19 | МХ-0326 |
Сальник переднего подшипника якоря генератора Подробнее |
|
|
| 20 | Г21-3701403-Б |
Держатель сальника переднего подшипника якоря генератора внутренний (шайба) Подробнее |
|
|
| 21 | П-303-Л1Ш |
Шарикоподшипник якоря генератора передний Подробнее |
|
|
| 22 | Х-4003 |
Гайка М5-6Н Подробнее |
|
|
| 23 | Г108-3701400-М |
Крышка генератора со стороны привода в сборе Подробнее |
|
|
| 24 | 7Х-1598 |
Винт М5-8hх12 Подробнее |
|
|
| 25 | Г29-3701020 |
Щетка генератора изолированная Подробнее |
|
|
| 26 | Г12-3701041 |
Лента защитная коллектора генератора Подробнее |
|
|
| 27 | МХ-0139 |
Винт М5 Подробнее |
|
|
| 28 | 8Х-1533 |
Гайка М6-6Н Подробнее |
|
|
| 29 | 7Х-1598 |
Винт М5-8hх12 Подробнее |
|
|
| 30 | Г12-3701100 |
Корпус генератора в сборе Подробнее |
|
|
| 31 | Г12-3701110 |
Катушки в сборе Подробнее |
|
|
| 32 | 8Х-1532 |
Гайка вывода Ш Подробнее |
|
|
| 33 | Г12-3701180 |
Вывод щеточный в сборе Подробнее |
|
|
| 34 | 291853-П |
Шпилька М12х1,25х22 Подробнее |
|
|
| 35 | 21-3701030-Г |
Кронштейн генератора Подробнее |
|
|
| 36 | 250511-П8 |
Гайка М8х1 Подробнее |
|
|
| 37 | 290627-П8 |
Болт М8х30 Подробнее |
|
|
| 38 | П-60202-Л1Ш |
Шарикоподшипник якоря генератора задний Подробнее |
|
|
| 39 | МХ-0830 |
Гайка крепления подшипника заднего конца якоря генератора Подробнее |
|
|
| 40 | Г12-3701003 |
Прокладка крышки заднего подшипника генератора Подробнее |
|
|
| 41 | Г12-3701002 |
Крышка заднего подшипника генератора Подробнее |
|
