| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 12-3714250 |
Прокладка дверного выключателя Подробнее |
|
||
| 20-3802041 |
Скоба Подробнее |
|
||
| 201238-П8 |
Болт М8-4hх14 Подробнее |
|
||
| 201326-П8 |
Болт М12х1,75х32 Подробнее |
|
||
| 21-3706315-В |
Трубка вакуумного регулятора распределителя в сборе Подробнее |
|
||
| 21-3706320-Б |
Скоба крепления трубки вакуумного регулятора распределителя к крышке коромысел клапанов Подробнее |
|
||
| 21-3713090 |
Скоба Подробнее |
|
||
| 21-3724090 |
Скоба крепления пучка проводов № 1 к щитку передка Подробнее |
|
||
| 210418-П8 |
Болт М10х100 Подробнее |
|
||
| 21Л-3712010 |
Подфарник в сборе правый Подробнее |
|
||
| 21П-3722222 |
Кронштейн крепления предохранителей Подробнее |
|
||
| 220048-П8 |
Винт М4х0,7х6 Подробнее |
|
||
| 220081-П8 |
Винт М5х0,8х18 Подробнее |
|
||
| 220084-П8 |
Винт М5х25 крепления основания заднего фонаря к крылу Подробнее |
|
||
| 220103-П8 |
Винт М6х1х12 Подробнее |
|
||
| 221512-П8 |
Винт М3х0,5х28 Подробнее |
|
||
| 222504-П8 |
Винт М5х25 крепления боковой крышки к корпусу Подробнее |
|
||
| 222525-П8 |
Винт М6х16 Подробнее |
|
||
| 224598-П29 |
Винт М5-6gх12 ОСТ 37.001.130-81 Подробнее |
|
||
| 224601-П29 |
Винт М5-6gх18 Подробнее |
|
||
| 22Б-3724102 |
Провод соединения дверного включателя с плафоном в сборе Подробнее |
|
||
| 240818-П8 |
Винт 4х12 Подробнее |
|
||
| 240820-П8 |
Винт 4х18 Подробнее |
|
||
| 240820-П8 |
Винт 4х18 Подробнее |
|
||
| 240820-П8 |
Винт 4х18 Подробнее |
|
||
| 250508-П8 |
Гайка М6-6Н Подробнее |
|
||
| 251084-П29 |
Гайка Подробнее |
|
||
| 251260-П5 |
Гайка М5 Подробнее |
|
||
| 252002-П8 |
Шайба 4 Подробнее |
|
||
| 252002-П8 |
Шайба 4 Подробнее |
|
||
| 252003-П29 |
Шайба 5 ОСТ 37.001.144-96 Подробнее |
|
||
| 252003-П8 |
Шайба 5 Подробнее |
|
||
| 252004-П8 |
Шайба 6 Подробнее |
|
||
| 252004-П8 |
Шайба 6 Подробнее |
|
||
| 252133-П2 |
Шайба 5Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252134-П2 |
Шайба 6Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252137-П2 |
Шайба 12.ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252174-П8 |
Шайба 6 пружинная Подробнее |
|
||
| 252233-П29 |
Шайба 2-5 ОСТ 37.001.146-75 Подробнее |
|
||
| 252234-П8 |
Шайба 6 пружинная Подробнее |
|
||
| 252235-П8 |
Шайба пружинная 8 Подробнее |
|
||
| 280020-П8 |
Штуцер трубки вакуумного регулятора распределителя прямой (к карбюратору) Подробнее |
|
||
| 293156-П2 |
Шайба 4 специальная Подробнее |
|
||
| 293196-П8 |
Шайба диаметром 5 специальная Подробнее |
|
||
| 298492-П |
Штуцер угловой трубки вакуумного регулятора распределителя Подробнее |
|
||
| 51-3715021 |
Прокладка штепсельной розетки переносной лампы Подробнее |
|
||
| 6И1П |
Радиолампа Подробнее |
|
||
| 6К4П |
Радиолампа Подробнее |
|
||
| 6Н3П |
Радиолампа Подробнее |
|
||
| 6Х2П |
Радиолампа Подробнее |
|
||
| А-12-08 |
Лампа накаливания 12в, 1св. Подробнее |
|
||
| А-18 |
Радиоприемник в сборе (21Р-7901010) Подробнее |
|
||
| А-23 |
Лампа 12 в 1,5 св фонаря освещения багажника кузова Подробнее |
|
||
| А-34 |
Лампа накаливания 12 в 1 св Подробнее |
|
||
| С29-К |
Сигнал высокого тона в сборе Подробнее |
|
||
| ФП12-3716100 |
Основание фонаря освещения багажника кузова в сборе Подробнее |
|
||
| ФП12-3716101 |
Колпачок фонаря освещения багажника кузова Подробнее |
|
||

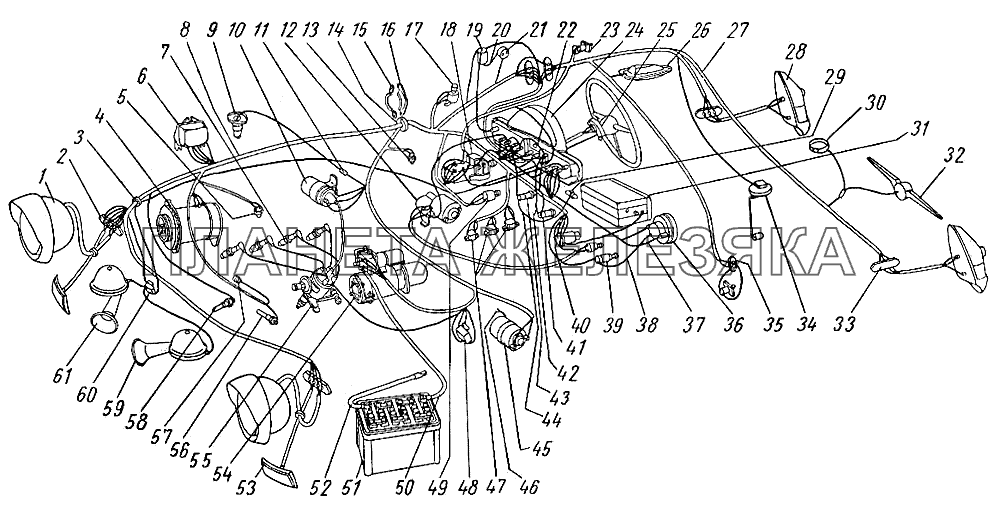

| 1 | ФГ121Л |
Фара в сборе (21П-3711010) Подробнее |
|
|
| 2 | ПС2-А2 |
Панель соединительная четырехклеммовая Подробнее |
|
|
| 3 | 20-1101092 |
Втулка Подробнее |
|
|
| 4 | Г12 |
Генератор 12В 18А в сборе Подробнее |
|
|
| 5 | ВК12 |
Включатель гидравлический света СТОП (20-3720010) Подробнее |
|
|
| 6 | РР24 |
Реле-регулятор в сборе Подробнее |
|
|
| 7 | СН25(А14У) |
Свеча запальная в сборе (21-3707010) Подробнее |
|
|
| 8 | 21П-3724015-А4 |
Пучок проводов № 1 в сборе Подробнее |
|
|
| 9 | ПД1-К |
Фонарь освещения под капотом в сборе Подробнее |
|
|
| 10 | Б7 |
Катушка зажигания в сборе Подробнее |
|
|
| 11 | 541100 |
Соединитель проводов в сборе Подробнее |
|
|
| 12 | СЛ45А-5205000 |
Стеклоочиститель и привод в сборе (21-5205010-А1) Подробнее |
|
|
| 13 | ВК-402 |
Включатель света заднего хода (21П-3716075) Подробнее |
|
|
| 14 | 21-3724083-Б |
Уплотнитель пучка проводов № 1 в щитке передка Подробнее |
|
|
| 15 | 21-3724086 |
Обойма уплотнителя пучка проводов № 1 верхняя Подробнее |
|
|
| 16 | 21-3724087 |
Обойма уплотнителя пучка проводов № 1 нижняя Подробнее |
|
|
| 17 | П39 |
Переключатель света ножной в сборе (51-3710010-А) Подробнее |
||
| 18 | П38 |
Центральный переключатель света в сборе Подробнее |
|
|
| 19 | РС57-Б |
Прерыватель указателей поворота (21-3726155) Подробнее |
|
|
| 20 | 51А-3724044 |
Провод соединения штепсельной розетки с кузовом в сборе Подробнее |
|
|
| 21 | 47-К |
Штепсельная розетка переносной лампы в сборе (51-3715020-А) Подробнее |
|
|
| 22 | 21-3724036 |
Провод соединения клемм питания манометра, термометра и указателя уровня бензина в сборе Подробнее |
|
|
| 23 | ВК2-А |
Включатель плафона дверей в сборе (20-3714245-Б) Подробнее |
|
|
| 24 | КП21Г-3801000 |
Комбинация приборов в сборе (21П-3801010) Подробнее |
|
|
| 25 | 21П-3726110 |
Переключатель указателей поворота в сборе Подробнее |
|
|
| 26 | ПК4 |
Плафон в сборе Подробнее |
|
|
| 27 | 21П-3724030 |
Пучок проводов № 2 в сборе Подробнее |
|
|
| 28 | ФП125-3716000 |
Фонарь задний в сборе (21Л-3716010) Подробнее |
|
|
| 29 | ВК300-Б |
Включатель контрольной лампы включения центрального тормоза в сборе (21-3803130) Подробнее |
|
|
| 30 | ФП12-3716000 |
Фонарь освещения багажника кузова в сборе (12-3714150) Подробнее |
|
|
| 31 | А-18 |
Радиоприемник в сборе (21Р-7901010) Подробнее |
|
|
| 32 | 21Л-3717010 |
Фонарь освещения заднего номерного знака в сборе Подробнее |
|
|
| 33 | ПС1-А2 |
Панель соединительная проводов в сборе 3-клеммовая (20Ю-3723011-А1) Подробнее |
|
|
| 34 | БМ9 |
Датчик указателя уровня бензина в сборе Подробнее |
|
|
| 35 | ВК24-А |
Включатель плафона в сборе (20-3714190-В) Подробнее |
|
|
| 36 | АЧВ |
Часы в сборе Подробнее |
|
|
| 37 | ПП21 |
Патроны ламп освещения шкал приборов в сборе Подробнее |
|
|
| 38 | 21-3724035-А |
Провод соединения клеммы включения зажигания и предохранителя в сборе Подробнее |
|
|
| 39 | ПТ5 |
Прикуриватель в сборе (21-3725010) Подробнее |
|
|
| 40 | ВК-21-К |
Включатель зажигания и стартера с запорным цилиндром в сборе (21-3104010-А4) Подробнее |
|
|
| 41 | ПД20-Б |
Фонарь контрольной лампы температуры воды в радиаторе в сборе Подробнее |
|
|
| 42 | 21-3724053 |
Провод от указателя уровня бензина к переключателю датчика Подробнее |
|
|
| 43 | ПД20-В |
Фонарь контрольной лампы включения ручного тормоза (12-3803010) Подробнее |
|
|
| 44 | 13-3724103-А |
Провод соединения включателя контрольной лампы ручного тормоза с лампой в сборе Подробнее |
|
|
| 45 | 21-8102010-А |
Вентилятор в сборе Подробнее |
|
|
| 46 | 21-3724076-А2 |
Провод соединения корпуса электродвигателя вентилятора с кузовом в сборе Подробнее |
|
|
| 47 | ПР2-Б |
Предохранитель на 20А Подробнее |
|
|
| 48 | РС-502 |
Реле включения стартера в сборе (21-3708250-А2) Подробнее |
|
|
| 49 | 21-8102090-Б |
Переключатель электродвигателя вентилятора в сборе Подробнее |
|
|
| 50 | 21-3724050-В |
Провод от аккумуляторной батареи к включателю стартера в сборе Подробнее |
|
|
| 51 | 6-СТ-54-ЭМ |
Аккумуляторная батарея в сборе без электролита не заряженная Подробнее |
|
|
| 51 | ПР2-Б |
Предохранитель на 20А Подробнее |
|
|
| 52 | 21-3724150-Б |
Провод соединения аккумуляторной батареи с двигателем в сборе Подробнее |
|
|
| 53 | 21Л-3712011 |
Подфарник в сборе левый Подробнее |
|
|
| 54 | СТ-113 |
Стартер и выключатель в сборе (21-3708010) Подробнее |
|
|
| 55 | Р119 |
Распределитель в сборе (21-3706010-Б) Подробнее |
|
|
| 56 | ТМЗ |
Датчик указателя температуры воды в двигателе в сборе (20-3808020) Подробнее |
|
|
| 57 | ММ9 |
Датчик указателя давления масла в двигателе в сборе Подробнее |
|
|
| 58 | ММ7 |
Датчик контрольной лампы температуры воды в радиаторе в сборе Подробнее |
|
|
| 59 | С29-Е |
Сигнал высокого тона в сборе 12в (21-3721150-Б) Подробнее |
|
|
| 60 | РСЗ-В |
Реле сигналов в сборе (12-3721225) Подробнее |
|
|
| 61 | С28-К |
Сигнал среднего тона в сборе Подробнее |
|
