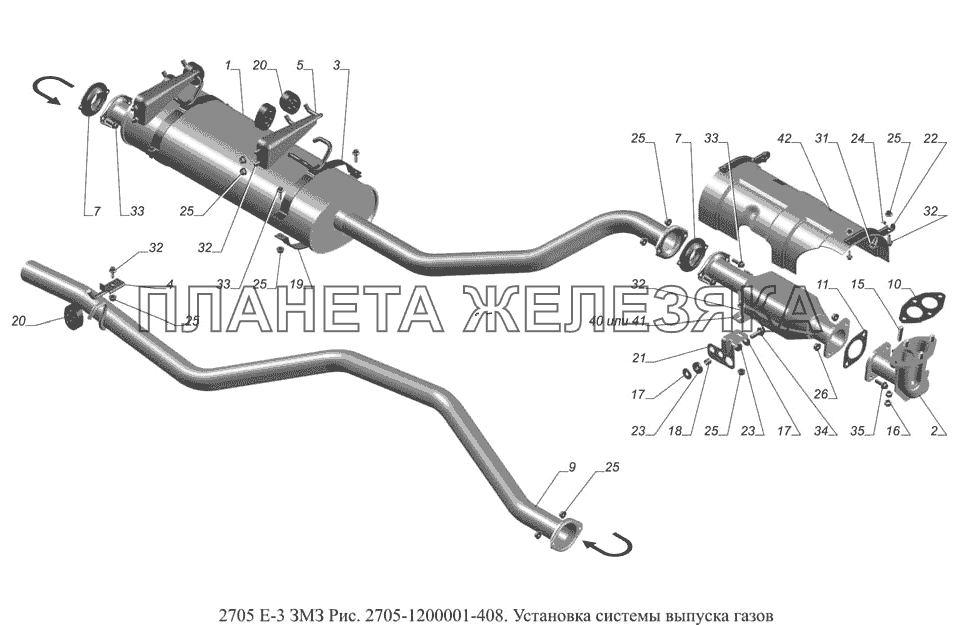

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 33023-1201008-10 |
Глушитель Подробнее |
|
 |
2 | 27057-1203010-10 |
Труба приемная Подробнее |
|
| 3 | 33023-1203039 |
Кронштейн глушителя Подробнее |
|
|
| 4 | 22172-1203090 |
Кронштейн крепления выхлопной трубы Подробнее |
|
|
 |
5 | 33023-1203102 |
Кронштейн Подробнее |
|
 |
7 | 33023-1203143 |
Втулка Подробнее |
|
 |
9 | 3221-1203170-30 |
Труба выхлопная Подробнее |
|
| 10 | 3302-1203240-01 |
Прокладка приемной трубы Подробнее |
|
|
 |
11 | 33023-1203357 |
Прокладка приемной трубы Подробнее |
|
| 15 | 291771-П5 |
Шпилька М10х1-4hх38 Подробнее |
|
|
| 16 | 292765-П |
Гайка М10х1 Подробнее |
|
|
| 17 | 293307-П29 |
Шайба 10,5 Подробнее |
|
|
| 18 | 20Ю-1001095 |
Втулка прокладки Подробнее |
|
|
| 19 | 33023-1203069 |
Хомут крепления глушителя Подробнее |
|
|
 |
20 | 3105-1203163 |
Амортизатор подвески глушителя и выхлопной трубы Подробнее |
|
| 21 | 27057-1203272-10 |
Кронштейн Подробнее |
|
|
| 22 | 3302-1206691 |
Кронштейн Подробнее |
|
|
 |
23 | 21-1302094 |
Прокладка крепления кронштейна Подробнее |
|
| 24 | 4 599 531 818 |
Гайка М6 Подробнее |
|
|
| 25 | 4 599 531 819 |
Гайка М8 Подробнее |
|
|
| 26 | 4 599 551 821 |
Гайка М10 Подробнее |
|
|
| 31 | 4 593 761 102 |
Болт М6х16 Подробнее |
|
|
| 32 | 4 593 761 119 |
Болт М8х20 Подробнее |
|
|
| 33 | 4 593 761 123 |
Болт М8х30 Подробнее |
|
|
| 34 | 4 593 771 165 |
Болт М10х30 Подробнее |
|
|
| 35 | 4 593 761 167 |
Болт М10х35 Подробнее |
|
|
| 40 | КФ.3302.1206005-30 |
Нейтрализатор Подробнее |
|
|
| 41 | РКА.3302.1206005-30 |
Нейтрализатор Подробнее |
|
|
| 42 | 3302.1206648-10 |
Экран нейтрализатора Подробнее |
|
