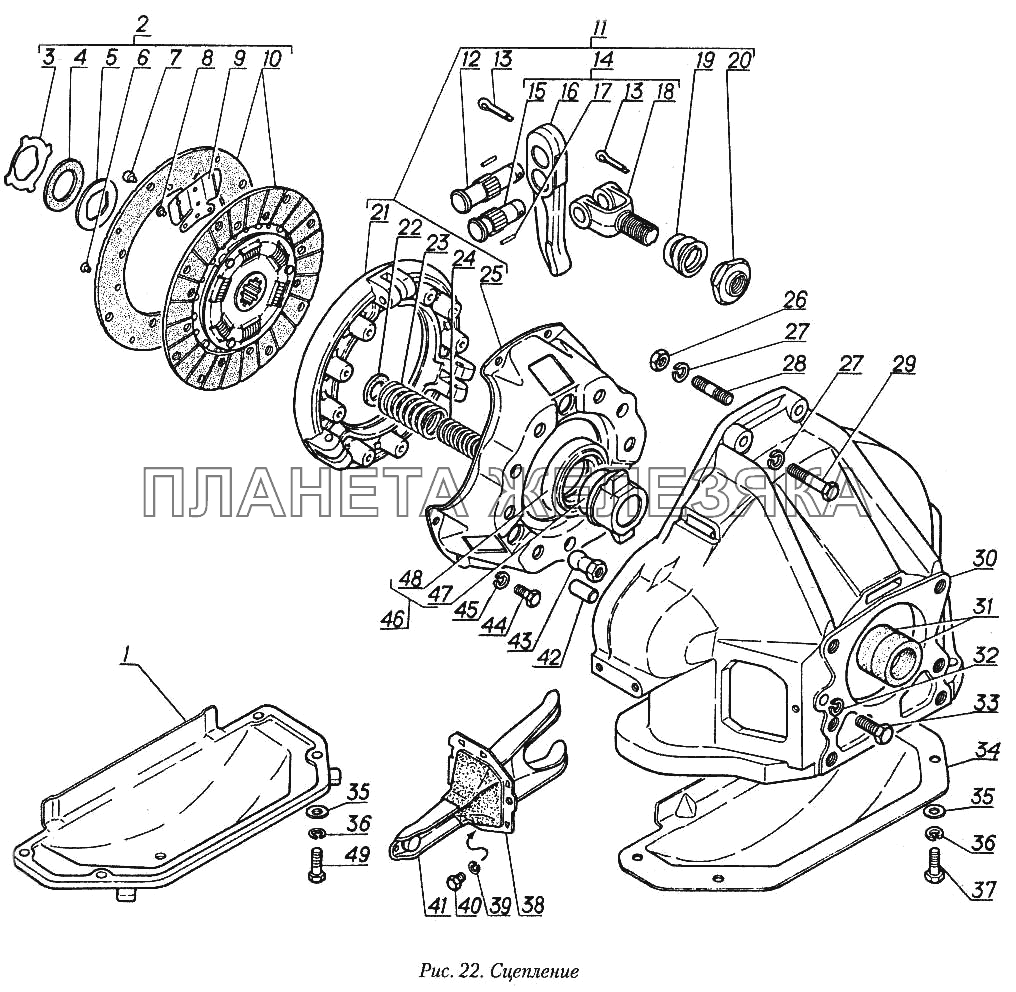

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4022.1601018 |
Нижняя часть картера Подробнее |
|
|
 |
2 | 402.1601130 |
Диск сцепления ведомый Подробнее |
|
| 3 | 4022.1601149 |
Пружина нажимная демпфера Подробнее |
|
|
| 4 | 24-1601146-01 |
Шайба изолирующая демпфера Подробнее |
|
|
| 5 | 24-1601145 |
Шайба демпфера Подробнее |
|
|
| 6 | 293907-П |
Заклепка 4х6 Подробнее |
|
|
| 7 | 24-1601162 |
Груз балансировочный диска сцепления Подробнее |
|
|
| 8 | 253863-П |
Заклепка 4х5 Подробнее |
|
|
| 9 | 402.1601135 |
Пластина Подробнее |
|
|
| 10 | 4022.1601138 |
Накладка фрикционная Подробнее |
|
|
| 11 | 402.1601090 |
Диск сцепления нажимной с кожухом Подробнее |
|
|
| 12 | 11-7565 |
Палец игольчатого подшипника оттяжного рычага Подробнее |
|
|
| 13 | 258023-П8 |
Шплинт 2,5х12 Подробнее |
|
|
| 14 | 24-50-1601094 |
Рычаг оттяжной нажимного диска с вилкой в сборе Подробнее |
|
|
| 15 | 53-1601112 |
Палец вилки Подробнее |
|
|
| 16 | 24-1601095-10 |
Рычаг оттяжной нажимного диска Подробнее |
|
|
| 17 | 11-7569 |
Ролик 1,6х8,8111 Подробнее |
|
|
| 18 | 24-1601108-10 |
Вилка опорная оттяжного рычага Подробнее |
|
|
| 19 | 24-1601105-01 |
Пружина вилки оттяжного рычага Подробнее |
|
|
 |
20 | 53-1601178 |
Гайка регулировочная Подробнее |
|
| 21 | 24-1601093 |
Диск сцепления нажимной Подробнее |
|
|
| 22 | 11-7567 |
Шайба изолирующая нажимной пружины диска Подробнее |
|
|
| 23 | 4022.1601116 |
Пружина нажимная сцепления наружная Подробнее |
|
|
| 24 | 4022.1601115 |
Пружина нажимная сцепления внутренняя Подробнее |
|
|
| 25 | 402.1601125 |
Кожух сцепления Подробнее |
|
|
 |
26 | 292779-П8 |
Гайка М10х1-4Н5Н Подробнее |
|
| 27 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
|
 |
28 | 291797-П8 |
Шпилька М10х1-4hх30 Подробнее |
|
 |
29 | 200320-П8 |
Болт М10-6gх55 Подробнее |
|
 |
30 | 402.1601015 |
Картер сцепления верхняя часть Подробнее |
|
 |
31 | 24-1601256 |
Кольцо защитное направляющей втулки Подробнее |
|
| 32 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
|
| 33 | 201521-П8 |
Болт М10х1-6gх32 Подробнее |
|
|
| 34 | 24-1601018 |
Картер сцепления нижняя часть Подробнее |
|
|
| 35 | 293259-П29 |
Шайба 8,5 Подробнее |
|
|
| 36 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 37 | 201454-П8 |
Болт М8-6gх16 Подробнее |
|
|
| 38 | 52-04-1601048 |
Рамка Подробнее |
|
|
| 39 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 40 | 201415-П8 |
Болт М6-6gх10 Подробнее |
|
|
| 41 | 3102-1601200 |
Вилка сцепления в сборе Подробнее |
|
|
| 42 | 295128-П |
Штифт 13х28 Подробнее |
|
|
 |
43 | 11-7576 |
Опора шаровая вилки подшипника выключения сцепления Подробнее |
|
| 44 | 290654-П8 |
Болт М8-6gх22 Подробнее |
|
|
| 45 | 252135-П8 |
Шайба 8 пружинная Подробнее |
|
|
| 46 | 24-1601180-02 |
Муфта выключения сцепления с подшипником Подробнее |
|
|
| 47 | 24-1601185-20 |
Муфта выключения сцепления Подробнее |
|
|
| 48 | В6-360710С9 |
Подшипник Подробнее |
|
|
| 49 | 201458-П8 |
Болт М8х1,25х25 Подробнее |
|
