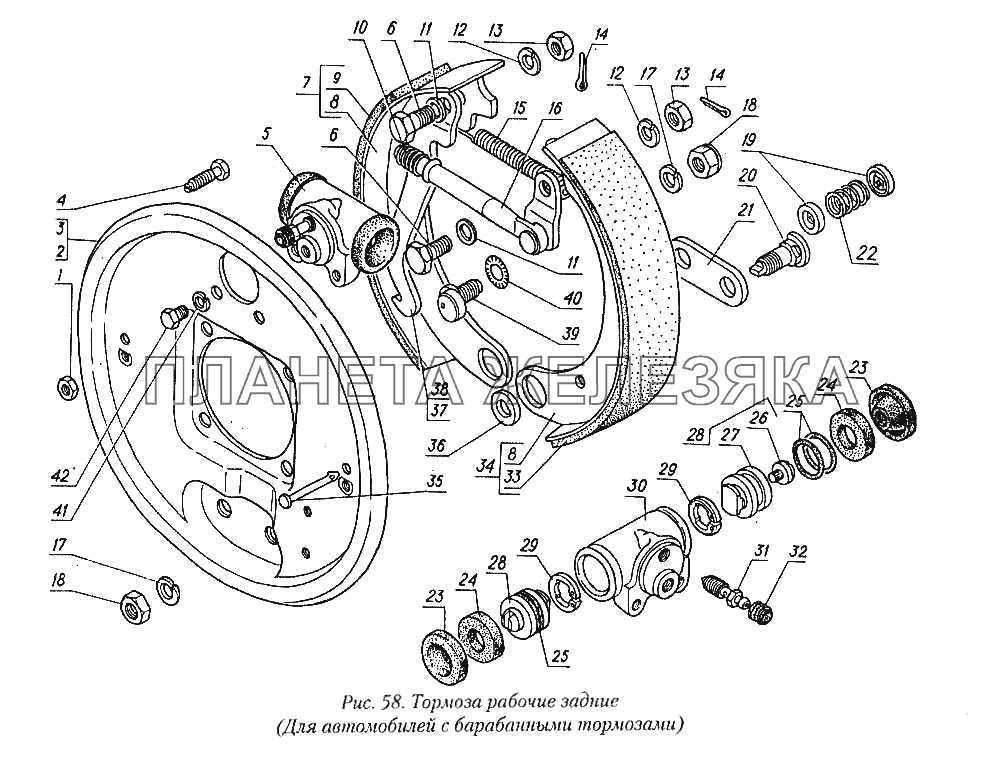

| ← Тормоза рабочие передние (для автомобилей с барабанными тормозами) | Тормоза рабочие задние (для автомобилей с передними дисковыми тормозами) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250610-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 2 | 24-3502012 |
Щит правый в сборе Подробнее |
|
|
| 3 | 24-3502013 |
Щит левый в сборе Подробнее |
|
|
| 4 | 290615-П29 |
Винт М8-6gх30 Подробнее |
|
|
| 5 | 24-10-3502040 |
Цилиндр колесный задних тормозов в сборе Подробнее |
|
|
| 6 | 291491-П29 |
Болт М10х1-6hх25 Подробнее |
|
|
| 7 | 24-3501091 |
Колодка с фрикционной накладкой в сборе Подробнее |
|
|
| 8 | 24-3501095 |
Колодка тормоза Подробнее |
|
|
| 9 | 24-3501105-02 |
Накладка фрикционная короткая Подробнее |
|
|
 |
10 | 20-3508161 |
Пружина Подробнее |
|
| 11 | 293363-П29 |
Шайба 13 Подробнее |
|
|
| 12 | 252156-П8 |
Шайба 10Л Подробнее |
|
|
| 13 | 250613-П8 |
Гайка М10х1 Подробнее |
|
|
 |
14 | 258024-П29 |
Шплинт 2,5х16 ОСТ 37.001.171-93 Подробнее |
|
 |
15 | 12-3501035 |
Пружина стяжная колодок тормоза Подробнее |
|
| 16 | 12-3508156 |
Рычаг разжимной ручного привода тормоза с маятником в сборе Подробнее |
|
|
| 17 | 252137-П2 |
Шайба 12.ОТ ОСТ 37.001.115-75 Подробнее |
|
|
 |
18 | 250515-П29 |
Гайка М12х1,25-6Н ОСТ 37.001.124-93 Подробнее |
|
| 19 | М-2066-С |
Чашка отжимной пружины колодок тормоза верхняя Подробнее |
|
|
 |
20 | 21Р-3502068 |
Палец опорный Подробнее |
|
| 21 | 20-3501030 |
Пластина опорного пальца Подробнее |
|
|
| 22 | М-2065-С |
Пружина отжимная колодок тормоза Подробнее |
|
|
 |
23 | 24-3501058 |
Колпак защитный Подробнее |
|
| 24 | 24-10-3501103 |
Кольцо защитное Подробнее |
|
|
| 25 | 24-10-3502051 |
Кольцо уплотнительное Подробнее |
|
|
| 26 | 51-3501044-01 |
Стержень упорный поршня Подробнее |
|
|
| 27 | 24-10-3502055 |
Поршень Подробнее |
|
|
| 28 | 24-10-3502042 |
Поршень колесного цилиндра в сборе Подробнее |
|
|
| 29 | 24-10-3502057 |
Кольцо упорное поршня Подробнее |
|
|
| 30 | 24-10-3502046 |
Цилиндр колесный Подробнее |
|
|
| 31 | 53-3501048 |
Клапан прокачки колесного цилиндра Подробнее |
|
|
 |
32 | 12-3501049 |
Колпачок перепускного клапана колесного цилиндра тормоза защитный Подробнее |
|
 |
33 | 24-3501105-01 |
Накладка фрикционная длинная Подробнее |
|
| 34 | 24-3501090 |
Колодка и фрикционная накладка в сборе передняя Подробнее |
|
|
| 35 | М-2068-С |
Стержень чашек Подробнее |
|
|
 |
36 | 20-3501028 |
Эксцентрик опорного пальца колодок тормоза Подробнее |
|
| 37 | 20-3508153-А |
Рычаг приводной левый Подробнее |
|
|
| 38 | 20-3508152-А |
Рычаг приводной правый Подробнее |
|
|
| 39 | 12-3508164 |
Эксцентрик разжимного рычага в сборе Подробнее |
|
|
| 40 | 252237-П29 |
Шайба 12 Подробнее |
|
|
| 41 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
 |
42 | 201452-П29 |
Болт М8-6gх12 ОСТ 37.001.123-96 Подробнее |
