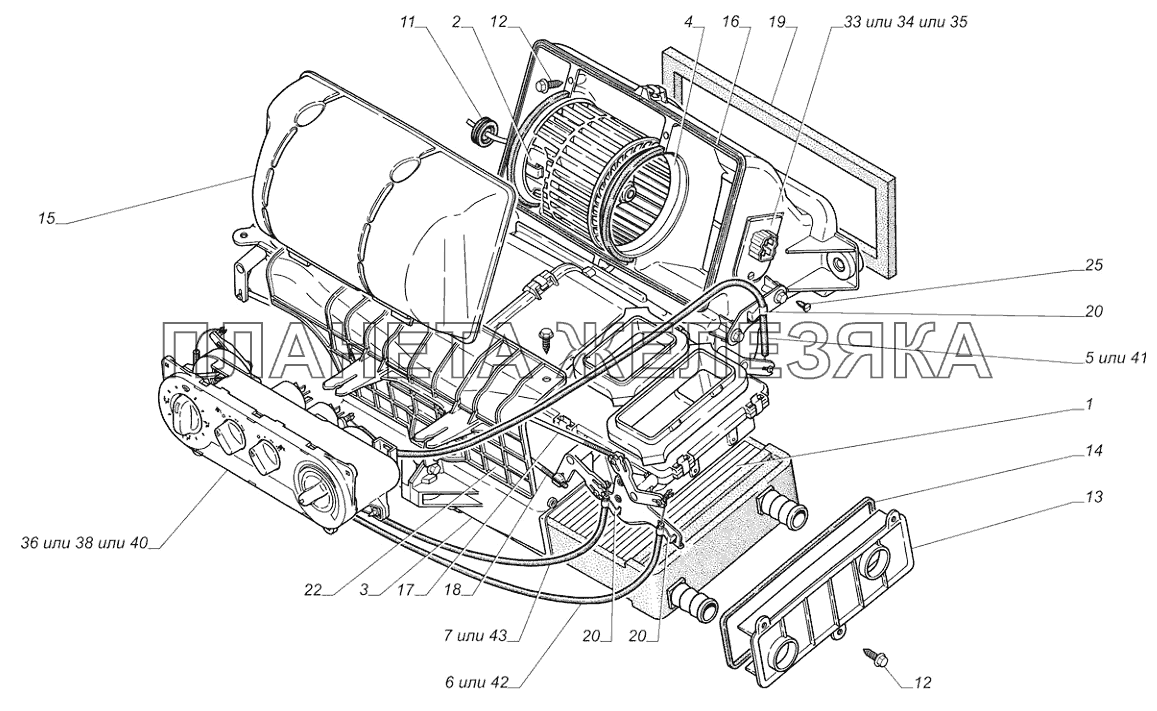

/187.gif "3302-8101010-20. Отопитель ГАЗ-3302 (с двиг. УМЗ)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 3310-8101056 |
Радиатор отопителя с прокладкой Подробнее |
|
| 2 | 3310-8101178 |
Электродвигатель отопителя с фланцем Подробнее |
|
|
| 3 | 3310-8101200 |
Корпус отопителя Подробнее |
|
|
| 4 | 3310-8101394 |
Патрубок вентилятора Подробнее |
|
|
| 5 | НПОС.8109101 |
Тяга Подробнее |
|
|
| 6 | НПОС.8109102 |
Тяга Подробнее |
|
|
| 7 | НПОС.8109103 |
Тяга Подробнее |
|
|
| 11 | 12-3717035 |
Втулка уплотнительная Подробнее |
|
|
| 12 | 3302-6840066 |
Винт Подробнее |
|
|
| 13 | 3310-8101128 |
Крышка радиатора Подробнее |
|
|
| 14 | 3310-8101159 |
Уплотнитель крышки радиатора Подробнее |
|
|
| 15 | 3310-8101418 |
Крышка вентилятора Подробнее |
|
|
| 16 | 3310-8101421 |
Уплотнитель крышки вентилятора Подробнее |
|
|
| 17 | 3310-8101788 |
Рейка заслонки распределителя Подробнее |
|
|
| 18 | 3310-8101790 |
Рейка заслонки вентилятора Подробнее |
|
|
| 19 | 3310-8101890-01 |
Уплотнитель отопителя передний Подробнее |
|
|
 |
20 | 3302-8109198 |
Зажим оболочки Подробнее |
|
| 22 | 3310-8109140 |
Кожух защитный Подробнее |
|
|
| 25 | 240817-П29 |
Винт М4х10 ОСТ 37.001.188-81 Подробнее |
|
|
 |
33 | 171.3729 |
Резистор добавочный Подробнее |
|
| 34 | 171.3729-01 |
Резистор добавочный 171.3729-01 Подробнее |
|
|
| 35 | 172.3729 |
Резистор добавочный Подробнее |
|
|
| 36 | 3310.8109001-02 |
Пульт управления отопительно-вентиляционной установкой (ОВУ) Подробнее |
|
|
| 38 | 3310.8109021 |
Пульт ОВУ Подробнее |
|
|
| 40 | ZZ.3310.8109010-20 |
Блок управления ОВУ Подробнее |
|
|
| 41 | КДБА.8109101 |
Тяга Подробнее |
|
|
| 42 | КДБА.8109102 |
Тяга Подробнее |
|
|
| 43 | КДБА.8109103 |
Тяга Подробнее |
|
