| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

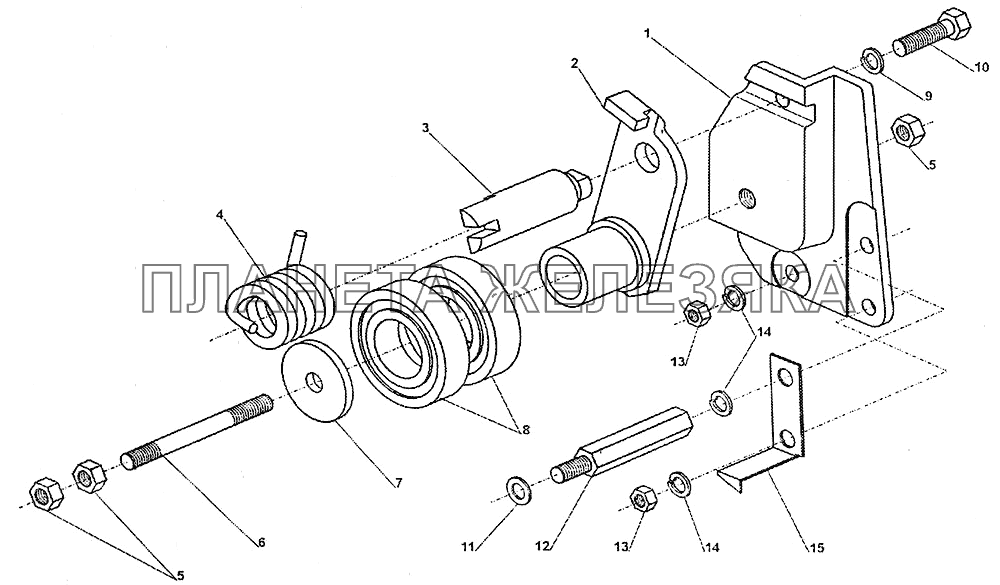

| 2.01.883 |
Натяжитель в сборе (Nо. 1-10) Подробнее |
|
||
| 1 | 1.7.3175 |
Кронштейн натяжителя Подробнее |
|
|
| 2 | 2.01.718 |
Рычаг натяжителя Подробнее |
|
|
| 3 | 1.3.0699 |
Палец пружины Подробнее |
|
|
| 4 | 1.8.6726 |
Пружина натяжителя Подробнее |
|
|
| 5 | 1.1.1288 (РN-86/М-82144) |
Гайка М10-10-А Подробнее |
|
|
| 6 | 1.2.1490 |
Шпилька Подробнее |
|
|
| 7 | 1.2.1382 |
Шайба Подробнее |
|
|
| 8 | 1.1.1846 (РN-85/М-86100) |
Шариковый подшипник Подробнее |
|
|
| 9 | 1.1.1401 (РN-77/М-82008) |
Пружинная шайба 8,2 Подробнее |
|
|
| 10 | 1.1.0218 (РN-86/М-82101) |
Болт М8х30-8.8-В Подробнее |
|
|
| 11 | 1.2.1525 |
Шайба Подробнее |
|
|
| 12 | 1.2.1484 |
Кронштейн Подробнее |
|
|
| 13 | 1.1.1291 (РN-86/М-82144) |
Гайка М8-5-В Подробнее |
|
|
| 14 | 1.1.1401 (РN-77/М-82008) |
Пружинная шайба 8,2 Подробнее |
|
|
| 15 | 01.08.4237 |
Указатель начала штамповки Подробнее |
|
