| ← Топливный насос высокого давления (ТНВД) (4.89.35.01.002) | Привод ТНВД (4.59.15.01.001) → |

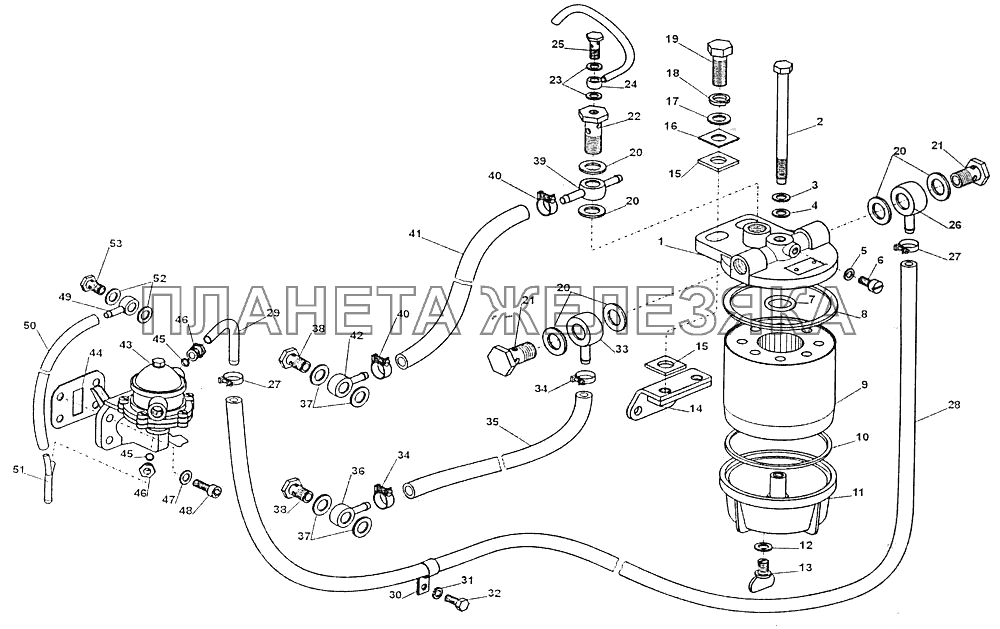

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| (WР-40-3х) |
Фильтровальный патрон в сборе (Nо. 7-10: 12) Подробнее |
|
||
| 2.36.916 |
Провод в сборе (Nо. 49-51) Подробнее |
|
||
| 2.37.205 |
Провод в сборе (Nо. 39-42) Подробнее |
|
||
| 2.37.206 |
Провод в сборе (Nо. 26-29) Подробнее |
|
||
| 2.37.237 |
Провод в сборе (Nо. 33-36) Подробнее |
|
||
| 2.53.019 (FР 5.5) |
Топливный фильтр в сборе (Nо. 1-13) Подробнее |
|
||
| 1 | (FР5-20.01) |
Крышка Подробнее |
|
|
| 2 | (РN-74/М-82101) |
Болт М8х100-5.8-1ос Подробнее |
|
|
| 3 | 1.1.1389 (РN-78/М-82006) |
Шайба Подробнее |
|
|
| 4 | (FР-00.04) |
Кольцевая прокладка 7х13х2 Подробнее |
|
|
| 5 | (327-86) |
Кольцевая прокладка Подробнее |
|
|
| 6 | (327-90N/1) |
Винт удаления воздуха Подробнее |
|
|
| 7 | (РN-60/М-96961) |
Уплотнительное кольцо 14.3х2.4 Подробнее |
|
|
| 8 | (FР-00.03А) |
Кольцевая прокладка 80х87.4х3 Подробнее |
|
|
| 9 | 2.53.017 (WР40-3) |
Фильтровальный патрон Подробнее |
|
|
| 10 | (FР-00.03В) |
Кольцевая прокладка 77,5х84.5х3 Подробнее |
|
|
| 11 | (FР5-50.00) |
Отстойник Подробнее |
|
|
| 12 | (FР-00.04) |
Кольцевая прокладка 7х13х2 Подробнее |
|
|
| 13 | (Y7111-700) |
Болт Подробнее |
|
|
| 14 | 2.36.848 | Кронштейн |
|
|
| 15 | 1.9.1787 | Прокладка |
|
|
| 16 | 1.8.6050 | Шайба |
|
|
| 17 | 1.1.1382 (РN-78/М-82006) | Шайба 13 |
|
|
| 18 | 1.1.1403 (РN-77/М-82008) | Пружинная шайба 12,2 |
|
|
| 19 | 1.1.0537 (РN-85/М-82005) | Болт М12х35-5.8-В |
|
|
| 20 | 1.2.1596 |
Кольцевая прокладка Подробнее |
|
|
| 21 | 1.2.0097 |
Болт соединителя Подробнее |
|
|
| 22 | 1.2.0752 |
Болт соединителя Подробнее |
|
|
| 23 | 1.2.0323 |
Кольцевая прокладка Подробнее |
|
|
| 24 | 2.37.223 |
Провод Подробнее |
|
|
| 25 | 1.2.0384 (КN4-12) |
Болт соединителя Подробнее |
|
|
| 26 | 1.1.2009 |
Вращательный соединитель Подробнее |
|
|
| 27 | 1.1.2493 |
Зажимная обойма 10-16/7.5 С6W1 ТОRRО Подробнее |
|
|
| 28 | 1.9.2181 |
Провод 7,2 Подробнее |
|
|
| 29 | 1.8.2789 |
Штуцер Подробнее |
|
|
| 30 | 1.8.5300 | Хомутик |
|
|
| 31 | 1.1.1389 (РN-78/М-82006) | Шайба |
|
|
| 32 | 1.1.0362 (РN-85/М-82105) | Болт М8х12-5.8-А |
|
|
| 33 | 1.1.2009 |
Вращательный соединитель Подробнее |
|
|
| 34 | 1.1.2493 |
Зажимная обойма 10-16/7.5 С6W1 ТОRRО Подробнее |
|
|
| 35 | 1.9.1668 |
Провод 7,2 Подробнее |
|
|
| 36 | 1.2.1229 |
Вращательный соединитель Подробнее |
|
|
| 37 | (160.2518 СSN029310.2) |
Кольцевая прокладка 12х16 Подробнее |
|
|
| 38 | (6СSN 13 7972.92) |
Болт соединителя Подробнее |
|
|
| 39 | 2.36.331 |
Болт соединителя Подробнее |
|
|
| 40 | 1.1.2493 |
Зажимная обойма 10-16/7.5 С6W1 ТОRRО Подробнее |
|
|
| 41 | 1.9.2180 |
Провод 7,2 Подробнее |
|
|
| 42 | 1.2.1229 |
Вращательный соединитель Подробнее |
|
|
| 43 | 2.86.058 (47 РМ0.42) |
Питательный насос Подробнее |
|
|
| 44 | 1.9.0631 |
Прокладка Подробнее |
|
|
| 45 | 1.2.0851 (Р0566004) |
Зажимное кольцо Подробнее |
|
|
| 46 | 1.2.0850 |
Гайка Подробнее |
|
|
| 47 | 1.2.0323 (КN6-1) |
Уплотнительное кольцо Подробнее |
|
|
| 48 | 1.1.0780 (РN-87/М-82302) |
Болт М8х20-8.8 Подробнее |
|
|
| 49 | 1.2.1593 |
Вращательный соединитель Подробнее |
|
|
| 50 | 1.9.1620 |
Провод Подробнее |
|
|
| 51 | 2.36.858 |
Штуцер Подробнее |
|
|
| 52 | (160.2502 СSN029310.2) |
Кольцевая прокладка 12х16 Подробнее |
|
|
| 53 | (3СSN 13 7972.92) |
Болт соединителя Подробнее |
|
