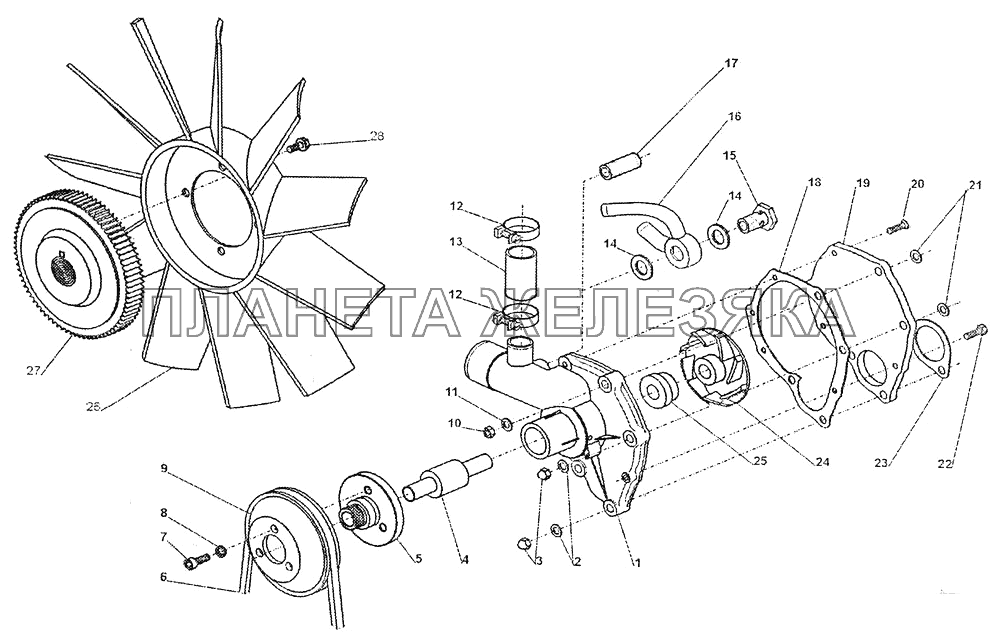

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2.75.050 (18286-3) |
Вентилятор с муфтой в сборе (Nо. 26-28) Подробнее |
|
||
| 2.75.063 (11.26.042.0) |
Водяной насос в сборе (Nо. 1, 4, 5, 18-20, 22, 24, 25) Подробнее |
|
||
| 1 | (11.26.216.4) |
Корпус водяного насоса Подробнее |
|
|
| 2 | 1.2.0323 (КN6-1) |
Уплотнительное кольцо Подробнее |
|
|
| 3 | 1.1.1360 (РN-88/М-82181) |
Гайка М8-5-В Подробнее |
|
|
| 4 | (11.26.100.2) |
Валик в сборе с подшипником Подробнее |
|
|
| 5 | (11.26.211.4) |
Ступица Подробнее |
|
|
| 6 | 1.9.1763 |
Клиновой ремень АVХ10х925LА6217МС Подробнее |
|
|
| 7 | 1.1.0794 (РN-87/М-82302) |
Болт М8х16-8.8 Подробнее |
|
|
| 8 | 1.1.1401 (РN-77/М-82008) |
Пружинная шайба 8,2 Подробнее |
|
|
| 9 | 1.4.1095 |
Шкив Подробнее |
|
|
| 10 | 1.1.1291 (РN-86/М-82144) |
Гайка М8-5-В Подробнее |
|
|
| 11 | 1.1.1401 (РN-77/М-82008) |
Пружинная шайба 8,2 Подробнее |
|
|
| 12 | 1.1.2485 |
Зажимная обойма 25-40/9 ТОRRО Подробнее |
|
|
| 13 | 1.9.0439 |
Провод Подробнее |
|
|
| 14 | 1.2.0748 |
Уплотнительное кольцо Подробнее |
|
|
| 15 | 01.02.1933 |
Болт соединителя Подробнее |
|
|
| 16 | 2.03.024 |
Труба Подробнее |
|
|
| 17 | 01.08.3082 |
Штуцер Подробнее |
|
|
| 18 | 1.9.0391 (11.26.218.4) |
Прокладка Подробнее |
|
|
| 19 | (11.26.213.4) |
Крышка насоса Подробнее |
|
|
| 20 | 1.1.1050 (РN-85/М-82207) |
Болт М6х18-5.8-В Подробнее |
|
|
| 21 | 1.9.0418 |
Прокладка Подробнее |
|
|
| 22 | 1.1.0565 (РN-85/М-82105) |
Болт М6х20-5.8-В Подробнее |
|
|
| 23 | 1.9.0417 |
Прокладка Подробнее |
|
|
| 24 | (11.26.214.4) |
Ротор Подробнее |
|
|
| 25 | (Н-SР-16743 2) |
Уплотнитель валика насоса Подробнее |
|
|
| 26 | 2.75.052 (312606) |
Вентилятор Подробнее |
|
|
| 27 | 2.75.053 (18285-3) |
Сцепление Подробнее |
|
|
| 28 | 1.2.2136 |
Болт М8х1.25 Подробнее |
|
