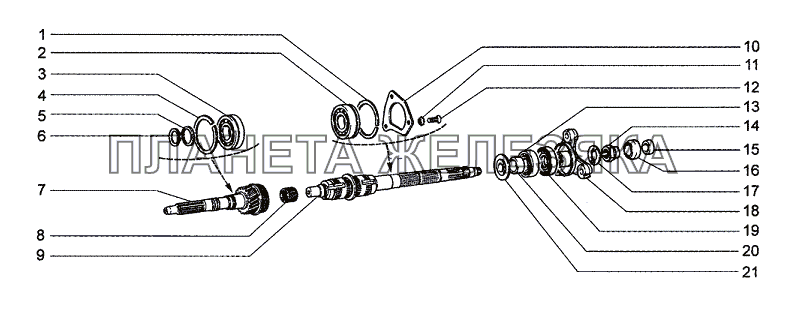

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21010-1701192-01-0 |
Кольцо установочное подшипника Подробнее |
|
|
| 2 | 21230-1701190-00-0 |
Подшипник вторичного вала промежуточный Подробнее |
|
|
| 2 | 21230-1701190-01-0 |
Подшипник вторичного вала промежуточный Подробнее |
|
|
| 3 | 21230-1701033-00-0 |
Подшипник первичного вала задний Подробнее |
|
|
| 3 | 21230-1701033-01-0 |
Подшипник первичного вала задний Подробнее |
|
|
| 3 | 21230-1701033-02-0 |
Подшипник первичного вала задний Подробнее |
|
|
| 4 | 21010-1701034-00-0 |
Кольцо установочное Подробнее |
|
|
| 4 | 21010-1701034-01-0 |
Кольцо установочное Подробнее |
|
|
| 5 | 21010-1701035-00-0 |
Кольцо установочное Подробнее |
|
|
| 6 | 21010-1701037-00-0 |
Кольцо стопорное Подробнее |
|
|
| 7 | 21050-1701026-01-0 |
Вал первичный с зубчатым венцом Подробнее |
|
|
| 8 | 21010-1701108-01-0 |
Подшипник игольчатый вторичного вала Подробнее |
|
|
| 8 | 21010-1701108-02-0 |
Подшипник игольчатый вторичного вала Подробнее |
|
|
| 8 | 21010-1701108-04-0 |
Подшипник игольчатый вторичного вала Подробнее |
|
|
| 9 | 21230-1701105-00-0 |
Вал вторичный коробки передач Подробнее |
|
|
| 10 | 21070-1701094-00-0 |
Пластина стопорная Подробнее |
|
|
| 11 | 00001-0026069-70-0 |
Шайба 8 стопорная Подробнее |
|
|
| 12 | 00001-0033037-11-0 |
Винт М8х25 Подробнее |
|
|
| 13 | 21070-1701073-00-0 |
Подшипник промежуточного вала задний Подробнее |
|
|
| 13 | 21070-1701073-01-0 |
Подшипник промежуточного вала задний Подробнее |
|
|
| 13 | 21070-1701073-02-0 |
Подшипник промежуточного вала задний Подробнее |
|
|
| 14 | 21010-1701244-00-0 |
Гайка заднего конца вторичного вала Подробнее |
|
|
| 15 | 21230-1701246-00-0 |
Кольцо центрирующее в сборе Подробнее |
|
|
| 16 | 21010-1701245-00-0 |
Уплотнитель центрирующего кольца муфты Подробнее |
|
|
| 17 | 21070-1701243-00-0 |
Шайба пружинная гайки заднего конца вала Подробнее |
|
|
| 18 | 21070-1701238-00-0 |
Фланец крепления карданного и вторичного валов Подробнее |
|
|
| 19 | 21010-1701210-01-0 |
Сальник вторичного вала коробки передач Подробнее |
|
|
| 19 | 21230-1701210-00-0 |
Сальник вторичного вала коробки передач Подробнее |
|
|
| 20 | 21230-1701194-00-0 |
Втулка распорная заднего подшипника вала Подробнее |
|
|
| 21 | 21230-1701188-00-0 |
Шайба упорная Подробнее |
|
