| ← Коробка передач | Вал промежуточный коробки передач → |

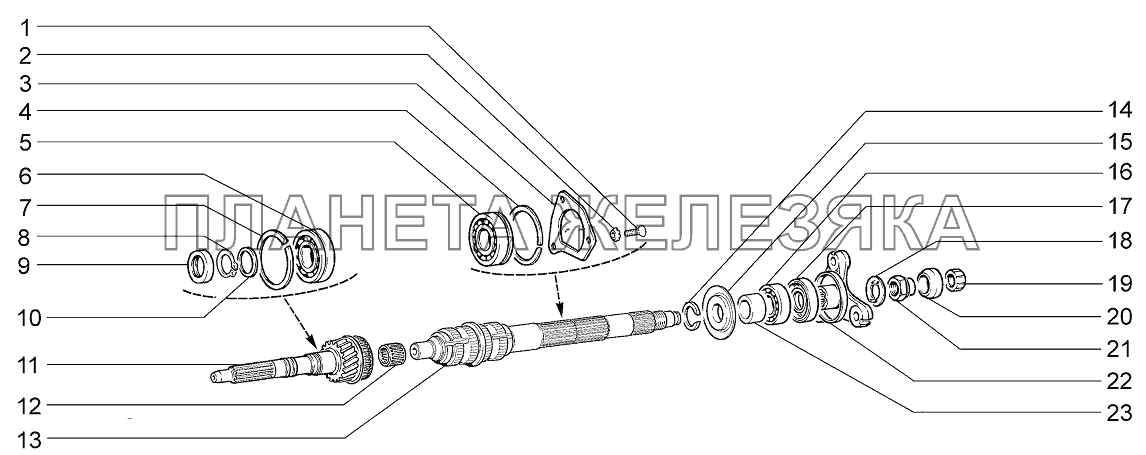

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0033037-11 |
Винт М8х25 Подробнее |
|
|
| 2 | 00001-0026069-70 |
Шайба 8 стопорная Подробнее |
|
|
 |
3 | 21070-1701094-00 |
Пластина стопорная Подробнее |
|
| 4 | 21010-1701192-01 |
Кольцо установочное Подробнее |
|
|
| 5 | 21070-1701190-01 |
Подшипник Подробнее |
|
|
| 5 | 21070-1701190-03 |
Подшипник Подробнее |
|
|
| 5 | 21070-1701190-04 |
Подшипник Подробнее |
|
|
| 5 | 21070-1701190-05 |
Подшипник Подробнее |
|
|
| 5 | 21070-1701190-06 |
Подшипник Подробнее |
|
|
| 5 | 21070-1701190-07 |
Подшипник Подробнее |
|
|
 |
6 | 21010-1701033-01 |
Подшипник первичного вала задний Подробнее |
|
| 6 | 21010-1701033-02 |
Подшипник первичного вала задний Подробнее |
|
|
| 6 | 21010-1701033-03 |
Подшипник первичного вала задний Подробнее |
|
|
| 6 | 21010-1701033-04 |
Подшипник первичного вала задний Подробнее |
|
|
| 6 | 21070-1701033-00 |
Подшипник первичного вала задний Подробнее |
|
|
| 7 | 21010-1701034-00 |
Кольцо установочное Подробнее |
|
|
 |
7 | 21010-1701034-01 |
Кольцо установочное Подробнее |
|
 |
8 | 21010-1701037-00 |
Кольцо стопорное Подробнее |
|
| 9 | 21010-1701043-00 |
Сальник Подробнее |
|
|
| 9 | 21010-1701043-01 |
Сальник Подробнее |
|
|
 |
10 | 21010-1701035-00 |
Кольцо пружинное Подробнее |
|
| 11 | 21050-1701026-01 |
Вал первичный Подробнее |
|
|
| 12 | 21010-1701108-01 |
Подшипник игольчатый Подробнее |
|
|
| 12 | 21010-1701108-02 |
Подшипник игольчатый Подробнее |
|
|
| 12 | 21010-1701108-04 |
Подшипник игольчатый Подробнее |
|
|
| 13 | 21230-1701105-00 |
Вал вторичный Подробнее |
|
|
| 14 | 21230-1701117-01 |
Кольцо стопорное Подробнее |
|
|
 |
15 | 21230-1701188-00 |
Шайба упорная в сборе Подробнее |
|
| 16 | 21070-1701073-00 |
Подшипник задний Подробнее |
|
|
| 16 | 21070-1701073-01 |
Подшипник задний Подробнее |
|
|
| 16 | 21070-1701073-02 |
Подшипник задний Подробнее |
|
|
| 17 | 21010-1701210-00 |
Сальник Подробнее |
|
|
| 17 | 21010-1701210-01 |
Сальник Подробнее |
|
|
| 18 | 21070-1701243-00 |
Шайба стопорная Подробнее |
|
|
| 19 | 21213-1701247-00 |
Кольцо центрирующее Подробнее |
|
|
| 20 | 21010-1701245-00 |
Уплотнитель Подробнее |
|
|
 |
21 | 21010-1701244-00 |
Гайка Подробнее |
|
 |
22 | 21070-1701238-00 |
Фланец Подробнее |
|
| 23 | 21230-1701194-00 |
Втулка Подробнее |
|
