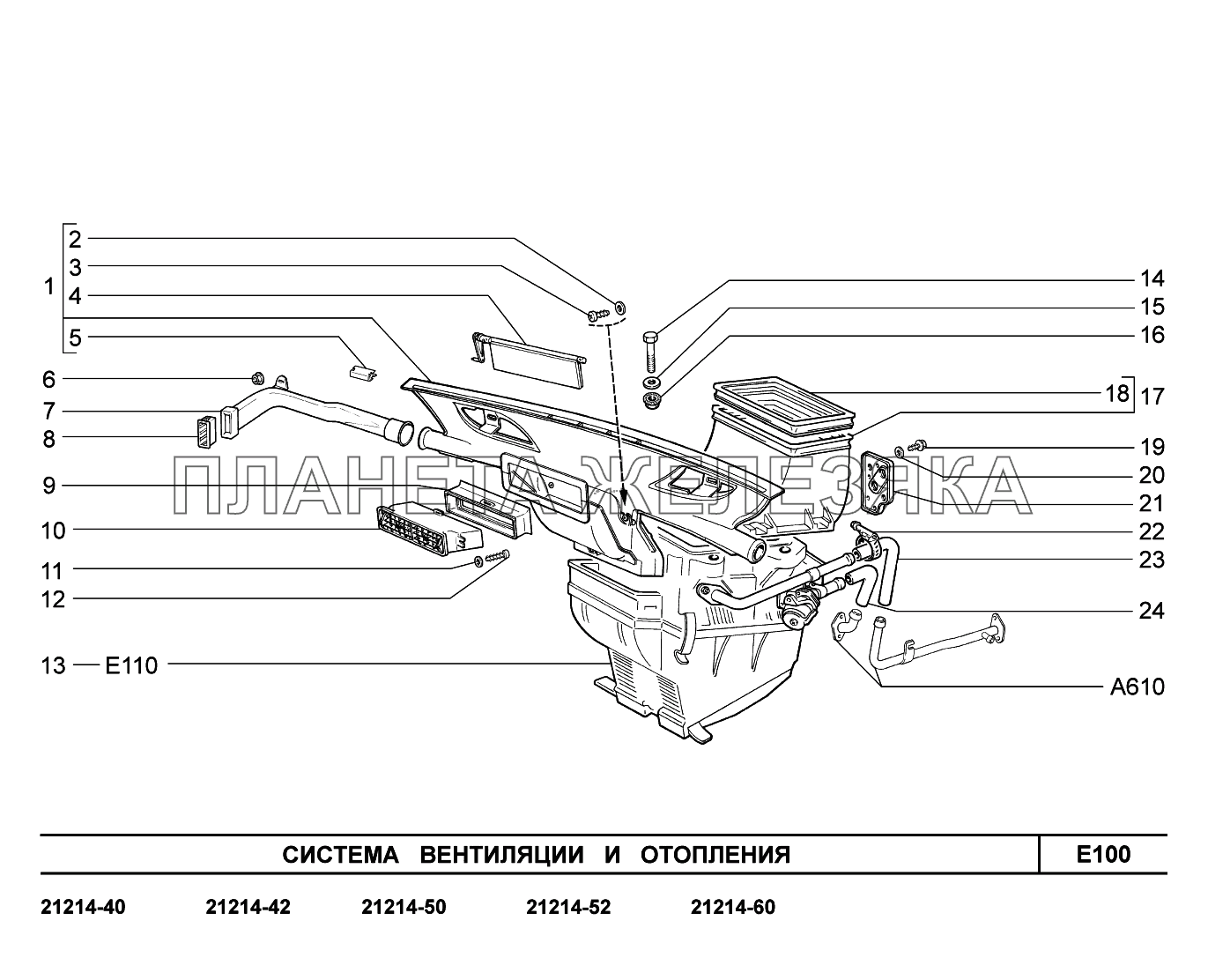

| ← M441. Бампер задний | E101. Система вентиляции и отопления → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21213-8102120-00 |
Воздухопровод обогрева ветрового стекла Подробнее |
|
|
| 2 | 00001-0005192-01 |
Шайба 4 Подробнее |
|
|
| 3 | 00001-0076690-01 |
Винт 3,6х9,5самонарезающий Подробнее |
|
|
| 4 | 21213-8102100-00 |
Заслонка воздухопровода Подробнее |
|
|
| 5 | 00001-0041843-71 |
Скоба Подробнее |
|
|
| 6 | 00001-0038318-01 |
Гайка М5 с зубчатым буртиком Подробнее |
|
|
| 7 | 21213-8108030-00 |
Воздухопровод правый Подробнее |
|
|
| 7 | 21213-8108031-00 |
Воздухопровод левый Подробнее |
|
|
| 8 | 21213-8108062-00 |
Сопло правое Подробнее |
|
|
| 8 | 21213-8108063-00 |
Сопло левое Подробнее |
|
|
| 9 | 21213-8104098-00 |
Уплотнитель сопла Подробнее |
|
|
| 10 | 21080-8104090-00 |
Сопло центральное Подробнее |
|
|
| 11 | 00001-0025991-70 |
Шайба 5 стопорная Подробнее |
|
|
| 12 | 00001-0076700-01 |
Винт 4,3х9,5 самонарезающий Подробнее |
|
|
| 13 | 21213-8101012-00 |
Отопитель Подробнее |
|
|
| 14 | 00001-0009032-21 |
Болт М6х40 Подробнее |
|
|
| 15 | 00001-0026437-01 |
Шайба 6 Подробнее |
|
|
| 16 | 00001-0038321-01 |
Гайка М6 с зубчатым буртиком Подробнее |
|
|
 |
17 | 21210-8101400-00 |
Коробка воздухопритока Подробнее |
|
| 18 | 21210-8101414-00 |
Уплотнитель Подробнее |
|
|
| 19 | 00001-0051861-01 |
Винт 4,9x12 самонарезающий Подробнее |
|
|
| 20 | 00001-0026381-01 |
Шайба 5 Подробнее |
|
|
| 21 | 21212-8101210-00 |
Уплотнитель Подробнее |
|
|
| 22 | 21080-1300080-60 |
Хомут винтовой Подробнее |
|
|
| 23 | 21214-8101204-00 |
Шланг отводящий Подробнее |
|
|
| 24 | 21210-8101200-00 |
Шланг подводящий Подробнее |
|
