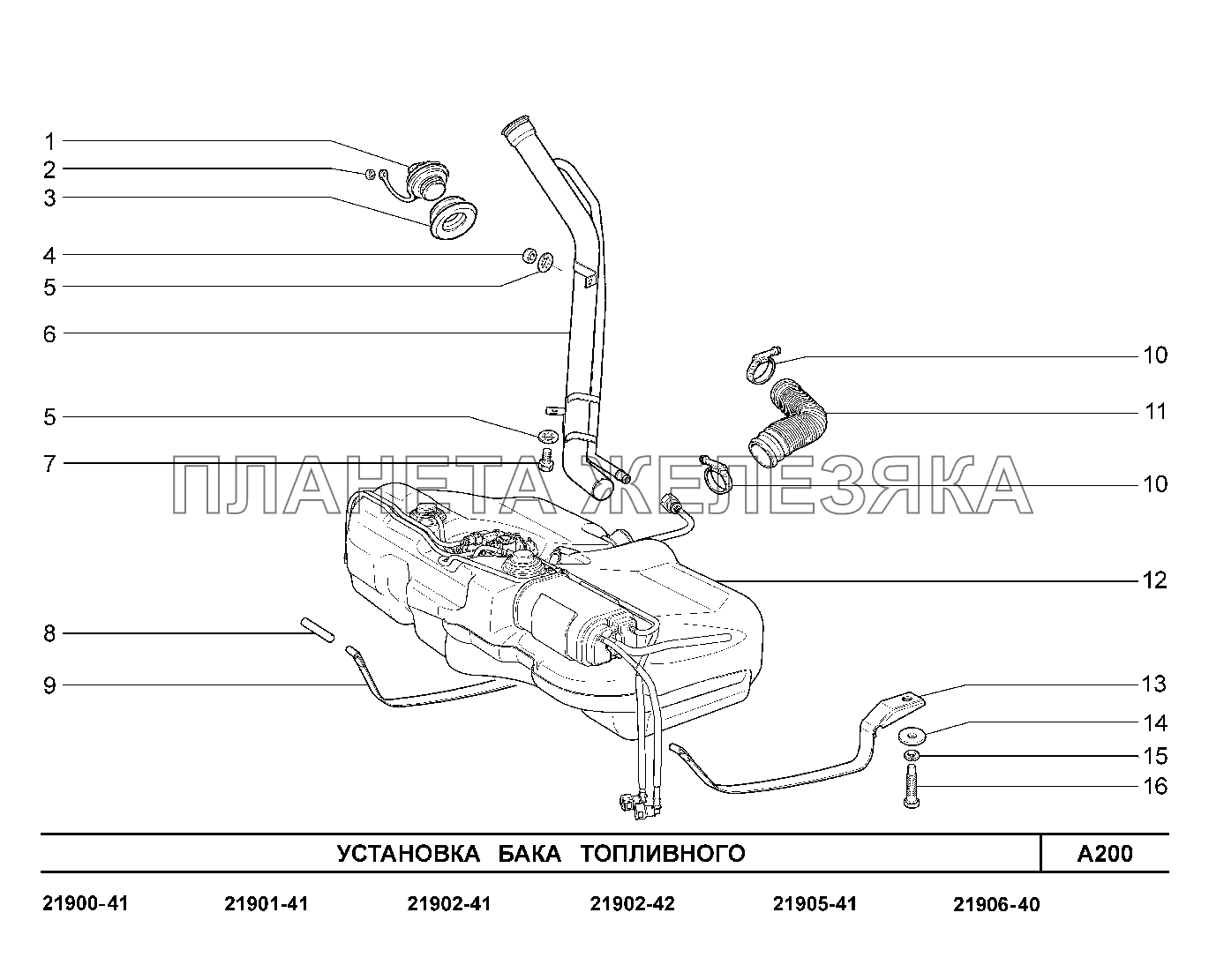

/28.gif "A200. Установка бака топливного Lada Granta-2190")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21103-1103010-01 |
Пробка Подробнее |
|
|
| 1 | 21103-1103010-02 |
Пробка Подробнее |
|
|
| 1 | 21103-1103010-03 |
Пробка Подробнее |
|
|
| 2 | 00001-0007940-11 |
Гайка М4 низкая Подробнее |
|
|
| 3 | 11180-1101085-00 |
Уплотнитель наливной трубы Подробнее |
|
|
| 4 | 00001-0058962-11 |
Гайка М6 Подробнее |
|
|
| 5 | 00001-0025990-71 |
Шайба 6 стопорная Подробнее |
|
|
| 6 | 21900-1101060-00 |
Труба наливная топливного бака в сборе Подробнее |
|
|
| 7 | 00001-0009021-21 |
Болт М6х14 Подробнее |
|
|
| 8 | 00001-0003260-10 |
Штифт цилиндрический 8х70 Подробнее |
|
|
 |
9 | 11180-1101126-10 |
Хомут крепления топливного бака правый в сборе Подробнее |
|
| 10 | 21700-1101400-00 |
Хомут винтовой в сборе Подробнее |
|
|
| 11 | 11180-1101080-10 |
Шланг Подробнее |
|
|
| 11 | 11180-1101080-11 |
Шланг соединительный Подробнее |
|
|
| 11 | 11180-1101080-12 |
Шланг соединительный Подробнее |
|
|
| 11 | 21900-1101080-00 |
Шланг соединительный Подробнее |
|
|
| 12 | 21900-1101010-00 |
Бак топливный в сборе Подробнее |
|
|
| 13 | 21900-1101114-00 |
Хомут крепления топливного бака левый в сборе Подробнее |
|
|
| 14 | 00001-0026470-01 |
Шайба 8 Подробнее |
|
|
| 15 | 00001-0005166-70 |
Шайба 8 пружинная Подробнее |
|
|
| 16 | 21100-1101176-00 |
Болт хомута Подробнее |
|
