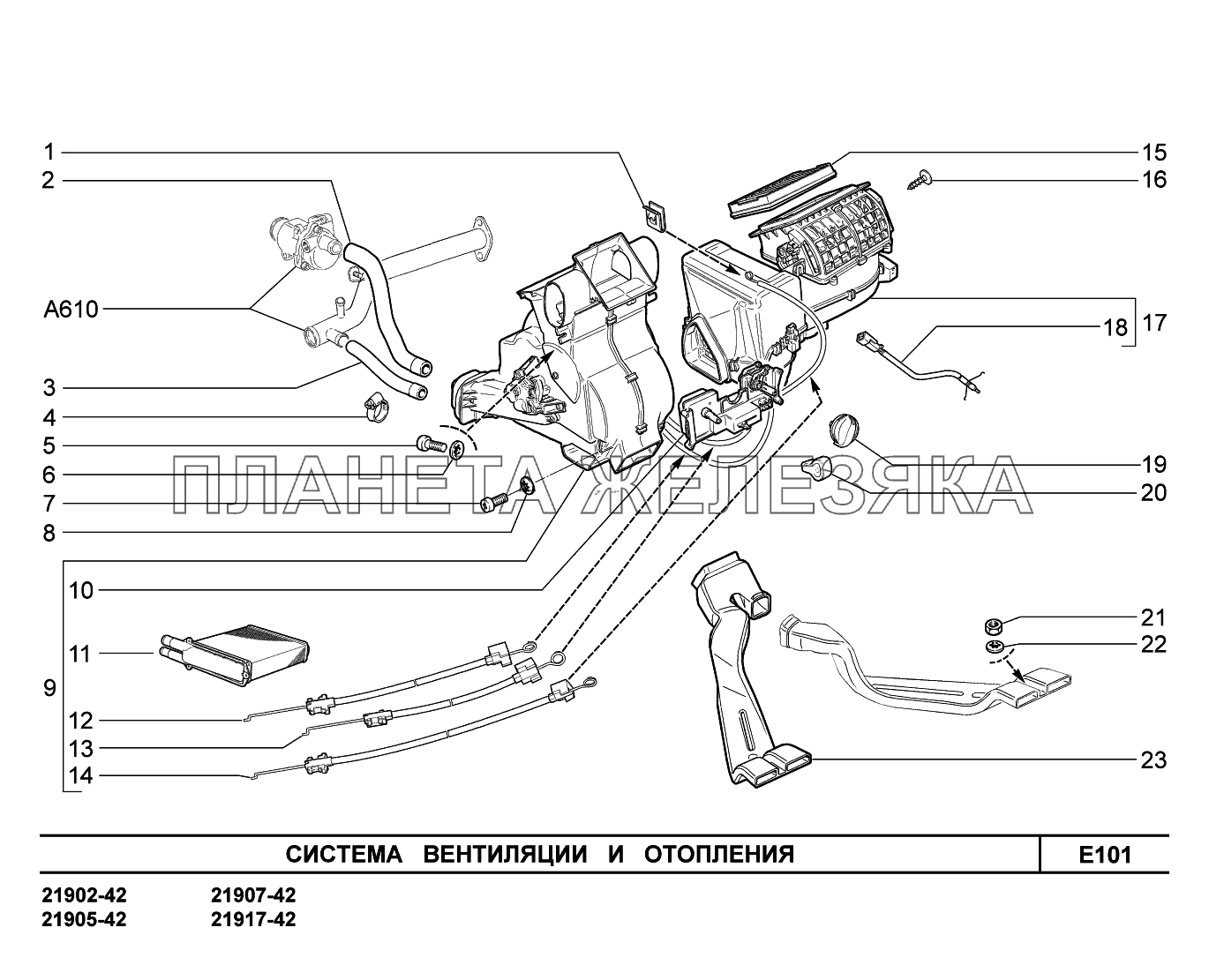

/138.gif "E101. Система вентиляции и отопления Lada Granta-2190")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21010-8109137-00 |
Гайка пружинная Подробнее |
|
|
| 2 | 21900-8101200-00 |
Шланг отопителя подводящий Подробнее |
|
|
| 3 | 21900-8101204-00 |
Шланг отопителя отводящий Подробнее |
|
|
| 4 | 21080-1300008-60 |
Хомут винтовой Подробнее |
|
|
| 5 | 00001-0032764-01 |
Винт М6х20 Подробнее |
|
|
| 6 | 00001-0025990-71 |
Шайба 6 стопорная Подробнее |
|
|
| 7 | 00001-0032762-17 |
Винт М6х16 Подробнее |
|
|
| 8 | 00001-0025990-77 |
Шайба 6 стопорная Подробнее |
|
|
| 9 | 21900-8101010-10 |
Отопитель с управлением в сборе Подробнее |
|
|
| 10 | 21900-8109020-10 |
Рычаг управления в сборе Подробнее |
||
| 11 | 21900-8101060-00 |
Радиатор отопителя в сборе Подробнее |
|
|
| 12 | 21900-8109170-00 |
Тяга привода заслонки обогрева ветрового стекла Подробнее |
|
|
| 13 | 21900-8109164-00 |
Тяга привода заслонки обогрева ног Подробнее |
|
|
| 14 | 21900-8109200-00 |
Тяга привода заслонки рециркуляции Подробнее |
|
|
| 15 | 11180-8122010-00 |
Фильтр воздушный Подробнее |
|
|
| 15 | 11180-8122010-01 |
Фильтр воздушный Подробнее |
|
|
| 15 | 11180-8122010-03 |
Фильтр воздушный Подробнее |
|
|
 |
15 | 11180-8122010-08 |
Фильтр воздушный Подробнее |
|
 |
16 | 21140-5325388-00 |
Винт самонарезающий Подробнее |
|
| 17 | 21900-8118010-20 |
Вентилятор системы отопления в сборе Подробнее |
|
|
| 18 | 21900-8121030-10 |
Датчик температуры испарителя Подробнее |
|
|
| 19 | 11180-8109220-10 |
Ручка привода управления заслонками Подробнее |
|
|
| 20 | 11180-8109044-00 |
Рукоятка рычага управления заслонкой рециркуляции Подробнее |
|
|
| 21 | 00001-0058962-11 |
Гайка М6 Подробнее |
|
|
| 22 | 00001-0025990-71 |
Шайба 6 стопорная Подробнее |
|
|
| 23 | 11180-8101342-10 |
Воздухопровод обогрева салона передний Подробнее |
|
