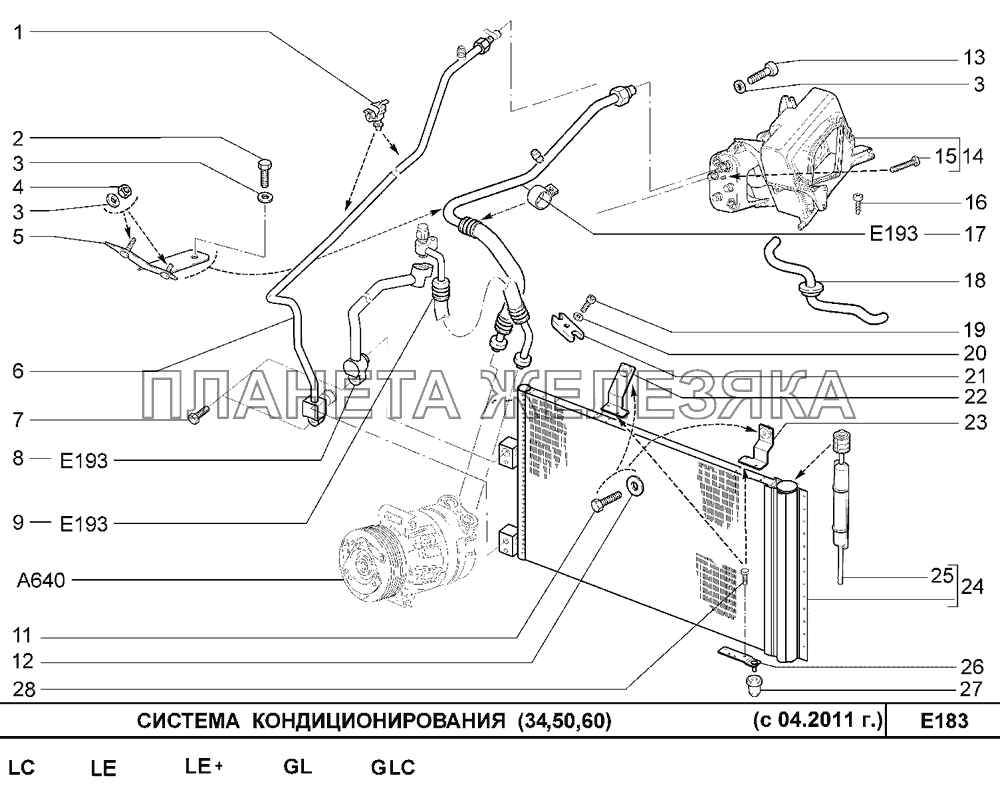

Номер детали |
Наименование детали |
|
|
|
1 |
21230-8120422-20-0 |
Скоба
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
422 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
1 |
21236-8120422-00-0 |
Клипса
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
21236 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
422 |
|
|
|
|
2 |
00001-0009020-21-0 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0009 |
| Порядковый номер детали |
020 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
3 |
00001-0005194-01-0 |
Шайба
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
4 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0005 |
| Порядковый номер детали |
194 |
|
|
|
|
4 |
00001-0058962-11-0 |
Гайка
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0058 |
| Порядковый номер детали |
962 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
21230-8120710-55-0 |
Кронштейн в сборе
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
710 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
6 |
21230-8120170-40-0 |
Трубка 5/16 от конденсатора к испарителю
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
170 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
6 |
21230-8120170-41-0 |
Трубка 5/16 от конденсатора к испарителю
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
170 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
21230-8120346-20-0 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
346 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
21236-8120346-00-0 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
21236 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
346 |
|
|
|
|
8 |
21230-8120790-41-0 |
Нагнетающая трубка
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
790 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
| |
Код |
Название |
Артикул |
Цена |
|
586547 |
Трубка ВАЗ-2123 кондиционера от компрессора шланг |
21230-8120790-41-0 |
1 300,00 р. |
|
|
|
|
9 |
21230-8120790-31-0 |
Трубопровод конденсер-компрессор
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
790 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
11 |
00001-0009024-21-0 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0009 |
| Порядковый номер детали |
024 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
12 |
00001-0026437-01-0 |
Шайба
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0026 |
| Порядковый номер детали |
437 |
|
|
|
|
13 |
00001-0032764-01-0 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0032 |
| Порядковый номер детали |
764 |
|
|
|
|
14 |
21230-8116008-20-0 |
Испаритель в сборе
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Охладитель воздуха |
| Порядковый номер детали |
008 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
21230-8116008-21-0 |
Воздухоохладитель в сборе
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Охладитель воздуха |
| Порядковый номер детали |
008 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
21236-8116008-00-0 |
Воздухоохладитель в сборе
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21236 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Охладитель воздуха |
| Порядковый номер детали |
008 |
|
|
|
|
15 |
00003-0056710-75-0 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
00003 |
| Подгруппа |
Задок кабины (задок кузова) |
| Порядковый номер детали |
710 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
16 |
00001-0076690-07-0 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0076 |
| Порядковый номер детали |
690 |
|
|
|
|
17 |
21230-8120770-21-0 |
Трубопровод компр.-испар. с хомутом в сборе
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
770 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
17 |
21230-8120770-22-0 |
Трубопровод компр.-испар. с хомутом в сборе
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
770 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
18 |
21230-8116038-20-0 |
Трубка дренажная
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Охладитель воздуха |
| Порядковый номер детали |
038 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
18 |
21236-8116038-00-0 |
Трубка дренажная
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21236 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Охладитель воздуха |
| Порядковый номер детали |
038 |
|
|
|
|
19 |
21230-8111524-20-0 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Компрессор хладагента |
| Порядковый номер детали |
524 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
19 |
21236-8111524-00-0 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21236 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Компрессор хладагента |
| Порядковый номер детали |
524 |
|
|
|
|
20 |
00001-0026386-01-0 |
Шайба
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0026 |
| Порядковый номер детали |
386 |
|
|
|
|
21 |
21236-8111150-00-0 |
Фланец компрессора
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21236 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Компрессор хладагента |
| Порядковый номер детали |
150 |
|
|
|
|
22 |
21230-8112132-40-0 |
Кронштейн конденсатора верхний правый
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Конденсатор |
| Порядковый номер детали |
132 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
23 |
21230-8112133-40-0 |
Кронштейн конденсатора верхний левый
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Конденсатор |
| Порядковый номер детали |
133 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
24 |
21230-8112012-10-0 |
Конденсатор
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Конденсатор |
| Порядковый номер детали |
012 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
24 |
21230-8112012-40-0 |
Конденсатор
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
1 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Конденсатор |
| Порядковый номер детали |
012 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
26 |
21230-8112134-40-0 |
Кронштейн нижний в сборе
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Конденсатор |
| Порядковый номер детали |
134 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
27 |
21230-8112120-20-0 |
Буфер
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Примечание |
Нет |
| Модель |
21230 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Конденсатор |
| Порядковый номер детали |
120 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
27 |
21236-8112120-00-0 |
Буфер
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
2 |
| Модель |
21236 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Конденсатор |
| Порядковый номер детали |
120 |
|
|
|
|
28 |
00001-0076700-01-0 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "Комплектация: L, LC, LE, LE+, GL, GLS, GLC" |
12 |
| Примечание |
Нет |
| Модель |
00001 |
| Подгруппа |
0076 |
| Порядковый номер детали |
700 |
|
|
/145.gif "Система кондиционирования (34,50,60) с 04.2011 Шевроле Нива-1,7")
