| ← Обогрев ветрового и боковых стекол | Отопитель (11, 13, 15) → |

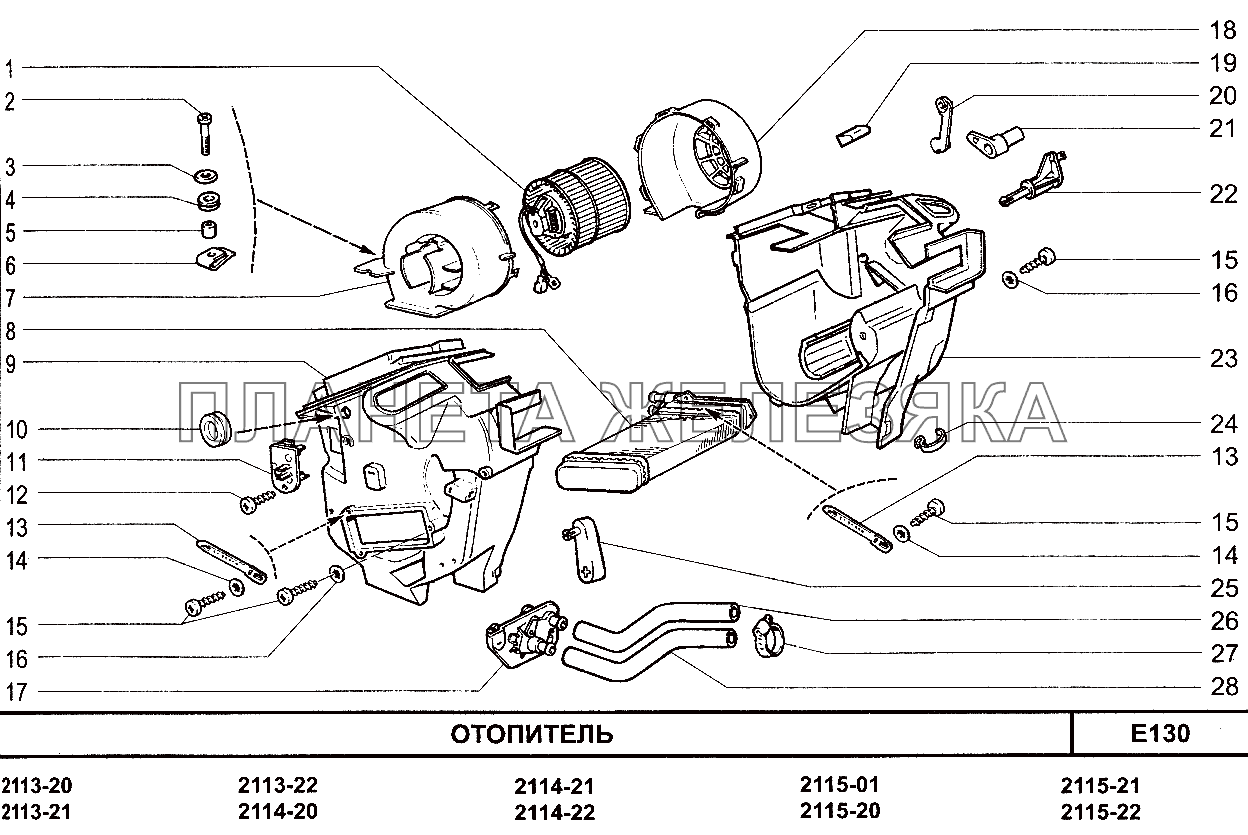

/97.gif "Отопитель ВАЗ-2113")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 2108-8101078 |
Электродвигатель в сборе Подробнее |
|
 |
2 | 2108-8109142 |
Винт Подробнее |
|
| 3 | 2108-8101137 |
Шайба Подробнее |
|
|
 |
4 | 2103-1308030 |
Втулка Подробнее |
|
| 5 | 2108-8101135 |
Втулка Подробнее |
|
|
| 6 | 2101-8109143 |
Гайка фланцевая Подробнее |
|
|
| 7 | 2114-8101097 |
Кожух левый Подробнее |
|
|
 |
8 | 2108-8101060 |
Радиатор отопителя Подробнее |
|
| 9 | 2108-8101025-20 |
Кожух отопителя левый Подробнее |
|
|
| 10 | 10396480 |
Кольцо уплотнительное Подробнее |
|
|
 |
11 | 2108-8101081 |
Сопротивление добавочное электродвигателя Подробнее |
|
| 11 | 2108-8101081-01 |
Резистор добавочный Подробнее |
|
|
| 11 | 2108-8101081-02 |
Резистор добавочный Подробнее |
|
|
 |
12 | 17669101 |
Винт 3,6х12,7 самонарезающий Подробнее |
|
| 13 | 14567680 |
Хомут 84,5 Подробнее |
|
|
| 14 | 12599170 |
Шайба 5 стопорная Подробнее |
|
|
| 15 | 17670101 |
Винт 4,3х12,7 самонарезающий Подробнее |
|
|
| 16 | 12605270 |
Шайба 5 стопорная Подробнее |
|
|
 |
17 | 2108-8101150 |
Кран отопителя Подробнее |
|
| 18 | 2114-8101096 |
Кожух правый Подробнее |
|
|
| 19 | 2108-8101136 |
Подушка кожуха Подробнее |
|
|
| 20 | 2108-8101525 |
Тяга привода заслонки Подробнее |
|
|
| 21 | 2108-8101523 |
Рычаг привода заслонки внутренний Подробнее |
||
| 22 | 2108-8101522 |
Рычаг привода заслонки наружный Подробнее |
|
|
| 23 | 2108-8101024-20 |
Кожух отопителя правый Подробнее |
|
|
 |
24 | 2108-8101110 |
Скоба Подробнее |
|
| 25 | 2108-8101116-20 |
Рычаг воздухораспределительный Подробнее |
|
|
| 26 | 2108-8101204-20 |
Шланг отопителя отводящий передний Подробнее |
|
|
| 27 | 2108-1300080-10 |
Хомут винтовой Подробнее |
|
|
| 28 | 2108-8101200-20 |
Шланг подводящий передний Подробнее |
|
