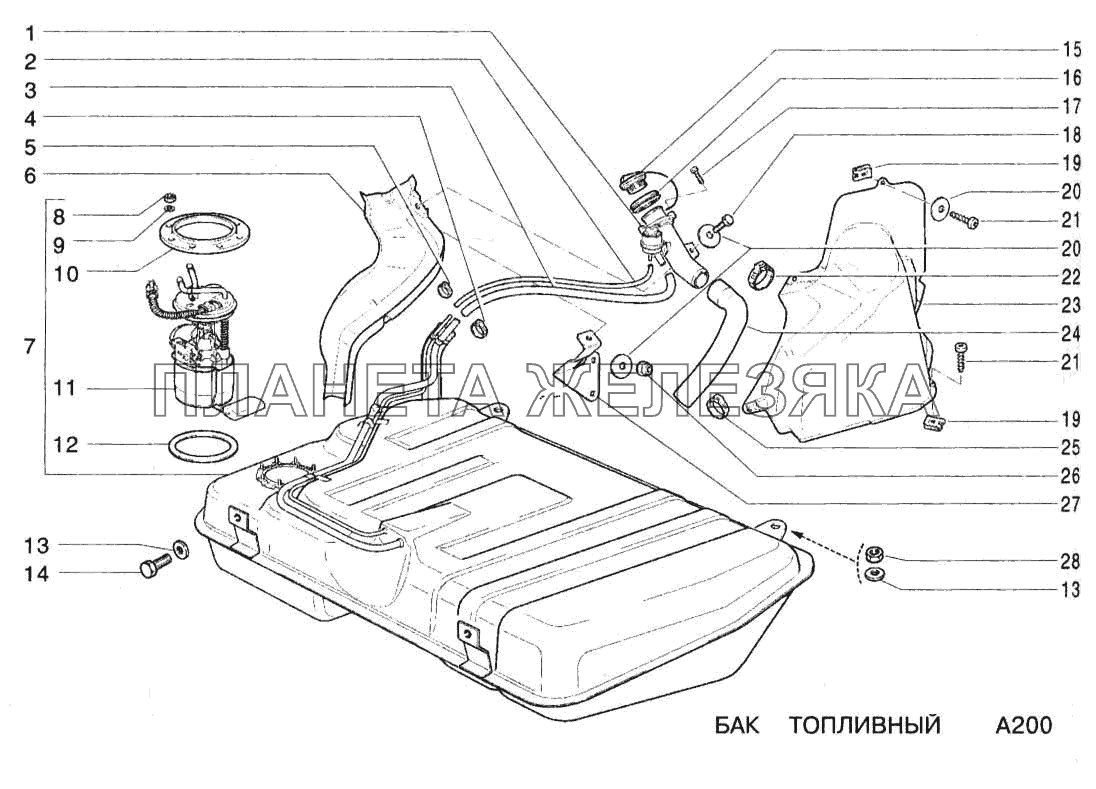

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 2123-1101054 |
Труба наливная с гравитационным клапаном Подробнее |
|
| 2 | 2123-1101079-20 |
Шланг 380мм Подробнее |
|
|
| 3 | 2123-1101070-20 |
Шланг 400мм Подробнее |
|
|
| 4 | 2108-1101316 |
Хомут Подробнее |
|
|
| 5 | 2108-1300120 |
Хомут Подробнее |
|
|
| 6 | 2123-1101324 |
Лоток сливной Подробнее |
|
|
| 7 | 2123-1101010-10 |
Бак топливный Подробнее |
|
|
 |
8 | 15896211 |
Гайка М6 Подробнее |
|
 |
9 | 10516470 |
Шайба 6 пружинная Подробнее |
|
 |
10 | 21103-1101178 |
Кольцо прижимное Подробнее |
|
 |
11 | 2123-1139009-20 |
Электробензонасос Подробнее |
|
 |
12 | 21103-1101138-10 |
Прокладка Подробнее |
|
| 13 | 12647001 |
Шайба 8 Подробнее |
|
|
 |
14 | 16043321 |
Болт М8х18 Подробнее |
|
| 15 | 21103-1103010-01 |
Пробка Подробнее |
|
|
| 15 | 21103-1103010-02 |
Пробка Подробнее |
|
|
| 16 | 2108-1101085 |
Уплотнение Подробнее |
|
|
| 17 | 17670201 |
Винт 4,3х15,9 самонарезающий Подробнее |
||
 |
18 | 10902221 |
Болт М6х16 Подробнее |
|
| 19 | 14189771 |
Скоба Подробнее |
|
|
 |
20 | 12643701 |
Шайба 6 Подробнее |
|
| 21 | 17671301 |
Винт 4,9х19 самонарезающий Подробнее |
|
|
| 22 | 2108-1101312 |
Хомут Подробнее |
|
|
| 23 | 2123-1101320 |
Перегородка Подробнее |
|
|
| 24 | 2123-1101080-20 |
Шланг Подробнее |
|
|
| 25 | 2108-1101314 |
Хомут Подробнее |
|
|
 |
26 | 12574211 |
Гайка М6 самоконтрящаяся Подробнее |
|
| 27 | 2123-1101174-10 |
Держатель наливной трубы Подробнее |
|
|
 |
28 | 16100811 |
Гайка М8 Подробнее |
