| ← Механизм установки заднего сиденья | Управление вентиляцией и отоплением → |

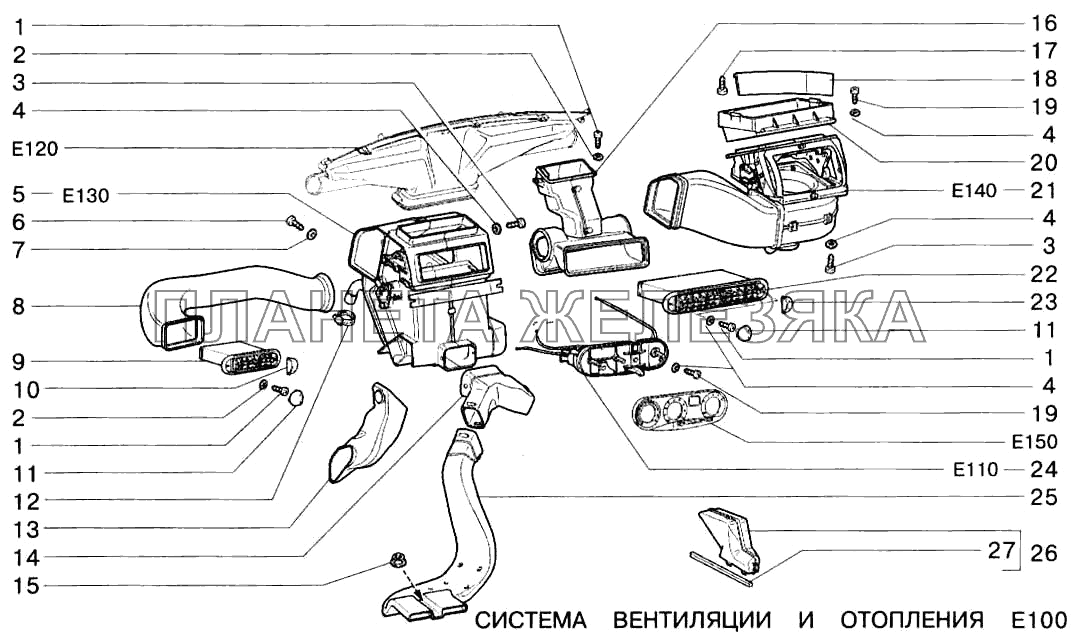

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| 1 | 17670201 |
Винт 4,3х15,9 самонарезающий Подробнее |
||
| 2 | 12605271 |
Шайба 5 стопорная Подробнее |
|
|
 |
3 | 17671101 |
Винт 4,9х12,7 самонарезающий Подробнее |
|
| 4 | 12605270 |
Шайба 5 стопорная Подробнее |
|
|
| 5 | 2123-8101012 |
Отопитель в сборе Подробнее |
|
|
 |
6 | 13276401 |
Винт М6х20 Подробнее |
|
 |
7 | 10519401 |
Шайба 6 Подробнее |
|
| 8 | 2123-8104402 |
Воздухопровод вентиляции правый Подробнее |
|
|
| 8 | 2123-8104403 |
Воздухопровод вентиляции левый Подробнее |
|
|
 |
9 | 2123-8104041 |
Сопло вентиляции боковое Подробнее |
|
| 10 | 2123-8104044-20 |
Заглушка сопла правая Подробнее |
|
|
| 11 | 2123-8104045 |
Заглушка сопла левая Подробнее |
|
|
| 12 | 2108-1300080-10 |
Хомут винтовой Подробнее |
|
|
| 13 | 2123-8101349 |
Воздухопровод обогрева ног водителя Подробнее |
|
|
| 14 | 2123-8104034 |
Воздухопровод обогрева салона передний Подробнее |
|
|
 |
15 | 13832101 |
Гайка М6 с зубчатым буртиком Подробнее |
|
| 16 | 2123-8104200 |
Корпус промежуточный Подробнее |
|
|
 |
17 | 17669201 |
Винт 3,6х15,9 самонарезающий Подробнее |
|
| 18 | 2123-8119054 |
Щиток водоотражательный Подробнее |
|
|
| 19 | 17670101 |
Винт 4,3х12,7 самонарезающий Подробнее |
|
|
| 20 | 2123-8119114 |
Корпус приемный фильтра воздухозаборника Подробнее |
|
|
| 21 | 2123-8118010 |
Вентилятор системы отопления Подробнее |
|
|
| 22 | 2123-8104090-20 |
Сопло вентиляции центральное Подробнее |
|
|
| 23 | 2123-8104044 |
Заглушка сопла правая Подробнее |
|
|
| 24 | 2123-8109018 |
Рычаги управления отопителем в сборе Подробнее |
||
 |
25 | 2123-8104032 |
Воздухопровод обогрева салона задний правый Подробнее |
|
 |
25 | 2123-8104033 |
Воздухопровод обогрева салона задний левый Подробнее |
|
| 26 | 2123-8104100 |
Дефлектор вытяжной вентиляции правый Подробнее |
|
|
| 26 | 2123-8104101 |
Дефлектор вытяжной вентиляции левый Подробнее |
|
|
| 27 | 2123-8104110 |
Уплотнитель Подробнее |
|
