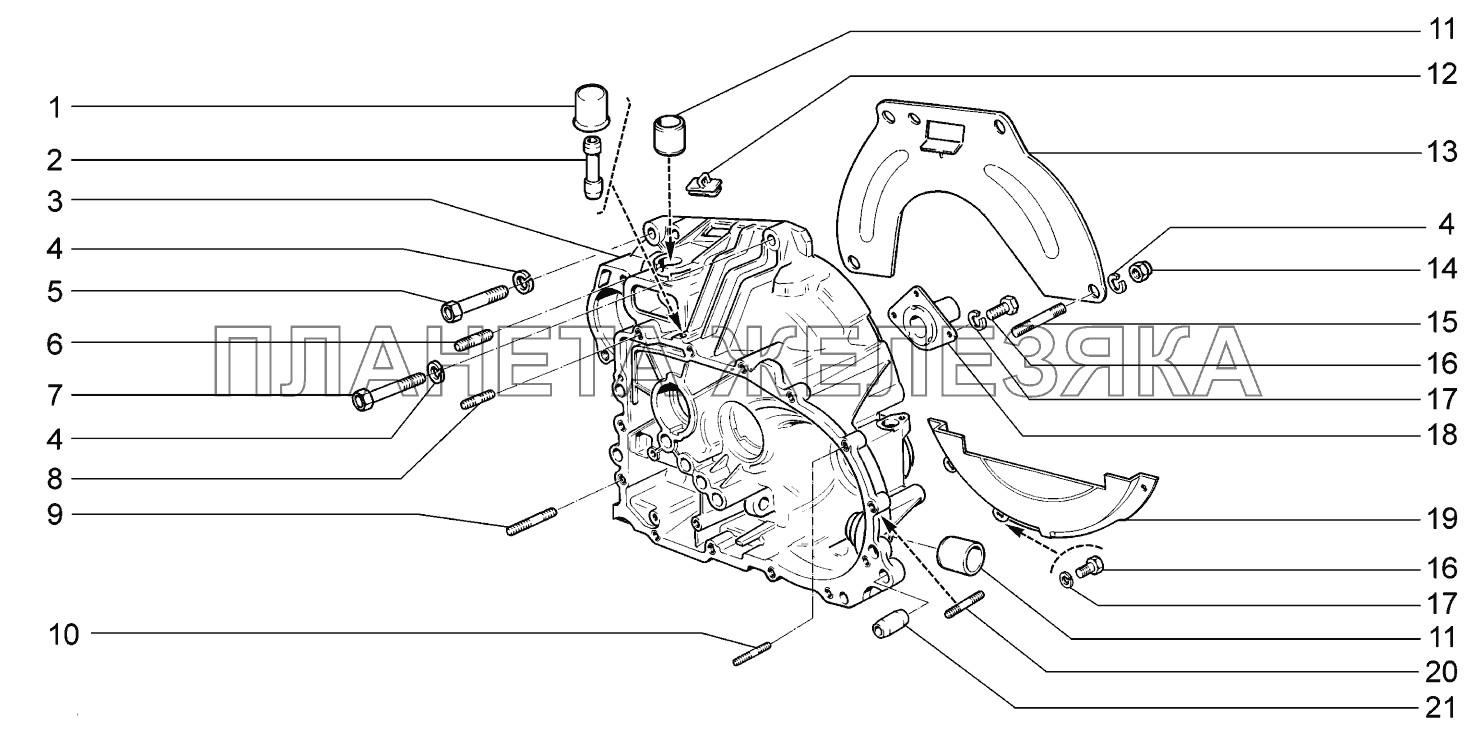

/54.gif "Картер сцепления ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 11110-1700022-00 |
Колпачок сапуна Подробнее |
|
|
| 2 | 21100-1700021-00 |
Корпус сапуна Подробнее |
|
|
| 3 | 21110-1601015-00 |
Картер Подробнее |
|
|
| 4 | 00001-0005170-70 |
Шайба 12 пружинная Подробнее |
|
|
| 5 | 00001-0055410-21 |
Болт М12х1,25х60 Подробнее |
|
|
| 6 | 00001-0035462-21 |
Шпилька М10х1,25х22 Подробнее |
|
|
| 7 | 00001-0055413-21 |
Болт М12х1,25х75 Подробнее |
|
|
| 8 | 00001-0035434-21 |
Шпилька М8х28 Подробнее |
|
|
| 9 | 00001-0035442-21 |
Шпилька М8х60 Подробнее |
|
|
| 10 | 00001-0035436-21 |
Шпилька М8х30 Подробнее |
|
|
 |
11 | 21080-1601210-00 |
Втулка Подробнее |
|
| 12 | 21080-1601223-00 |
Заглушка Подробнее |
|
|
 |
13 | 21100-1601120-00 |
Крышка верхняя Подробнее |
|
| 14 | 00001-0061015-11 |
Гайка М12х1,25 Подробнее |
|
|
| 15 | 00001-0035528-21 |
Шпилька М12х1,25х50 Подробнее |
|
|
| 16 | 00001-0009021-21 |
Болт М6х14 Подробнее |
|
|
| 17 | 00001-0005164-70 |
Шайба 6 пружинная Подробнее |
|
|
| 18 | 21090-1601190-00 |
Втулка Подробнее |
|
|
 |
19 | 21100-1601121-00 |
Крышка нижняя Подробнее |
|
| 20 | 00001-0035437-21 |
Шпилька М8х35 Подробнее |
|
|
 |
21 | 21010-1701017-00 |
Штифт Подробнее |
