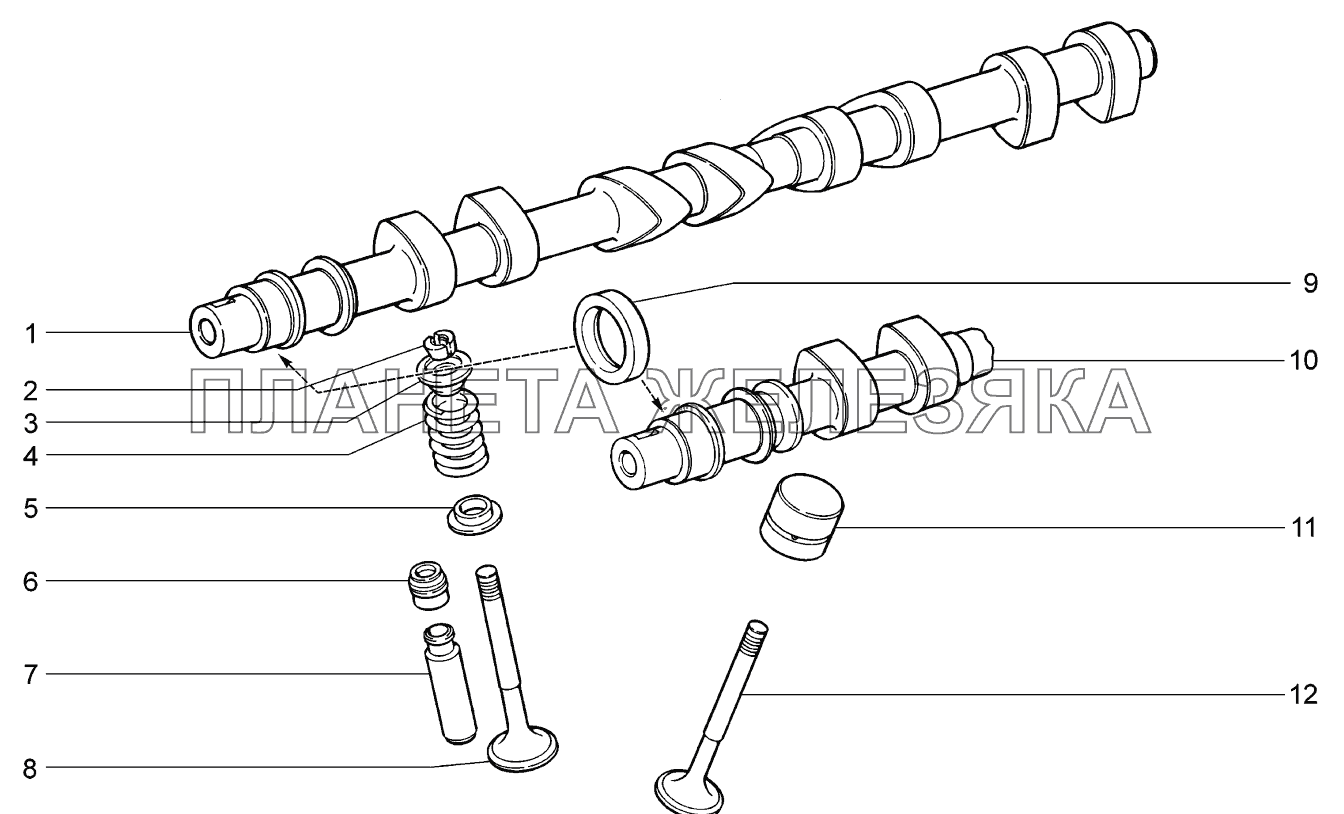

/22.gif "Механизм газораспределительный ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 21120-1006014-00 |
Вал распределительный выпускной Подробнее |
|
 |
2 | 21120-1007028-00 |
Сухарь клапана Подробнее |
|
 |
3 | 21120-1007025-00 |
Тарелка пружины Подробнее |
|
 |
4 | 21120-1007020-00 |
Пружина клапана Подробнее |
|
| 4 | 21120-1007020-01 |
Пружина клапана Подробнее |
|
|
| 4 | 21120-1007020-02 |
Пружина клапана Подробнее |
|
|
| 4 | 21120-1007020-03 |
Пружина клапана Подробнее |
|
|
 |
5 | 21120-1007022-00 |
Шайба опорная Подробнее |
|
| 6 | 21120-1007026-00 |
Колпачок маслоотражающий Подробнее |
|
|
| 6 | 21120-1007026-02 |
Колпачок маслоотражательный Подробнее |
|
|
| 6 | 21120-1007026-03 |
Колпачок маслоотражательный Подробнее |
|
|
 |
7 | 21120-1007032-20 |
Втулка направляющая +0,02 мм. Подробнее |
|
| 7 | 21120-1007032-22 |
Втулка направляющая +0,22 мм. Подробнее |
|
|
| 8 | 21120-1007012-01 |
Клапан выпускной Подробнее |
|
|
| 8 | 21120-1007012-02 |
Клапан выпускной Подробнее |
|
|
 |
8 | 21120-1007012-03 |
Клапан выпускной Подробнее |
|
| 9 | 21080-1005034-00 |
Сальник Подробнее |
|
|
| 9 | 21080-1005034-01 |
Сальник Подробнее |
|
|
| 9 | 21080-1005034-02 |
Сальник Подробнее |
|
|
| 9 | 21080-1005034-03 |
Сальник Подробнее |
|
|
 |
10 | 21120-1006015-00 |
Вал распределительный впускной Подробнее |
|
| 11 | 21120-1007300-01 |
Толкатель гидравлический Подробнее |
|
|
| 11 | 21120-1007300-02 |
Толкатель гидравлический Подробнее |
|
|
| 12 | 21120-1007010-01 |
Клапан впускной Подробнее |
|
|
| 12 | 21120-1007010-02 |
Клапан впускной Подробнее |
|
|
 |
12 | 21120-1007010-03 |
Клапан впускной Подробнее |
