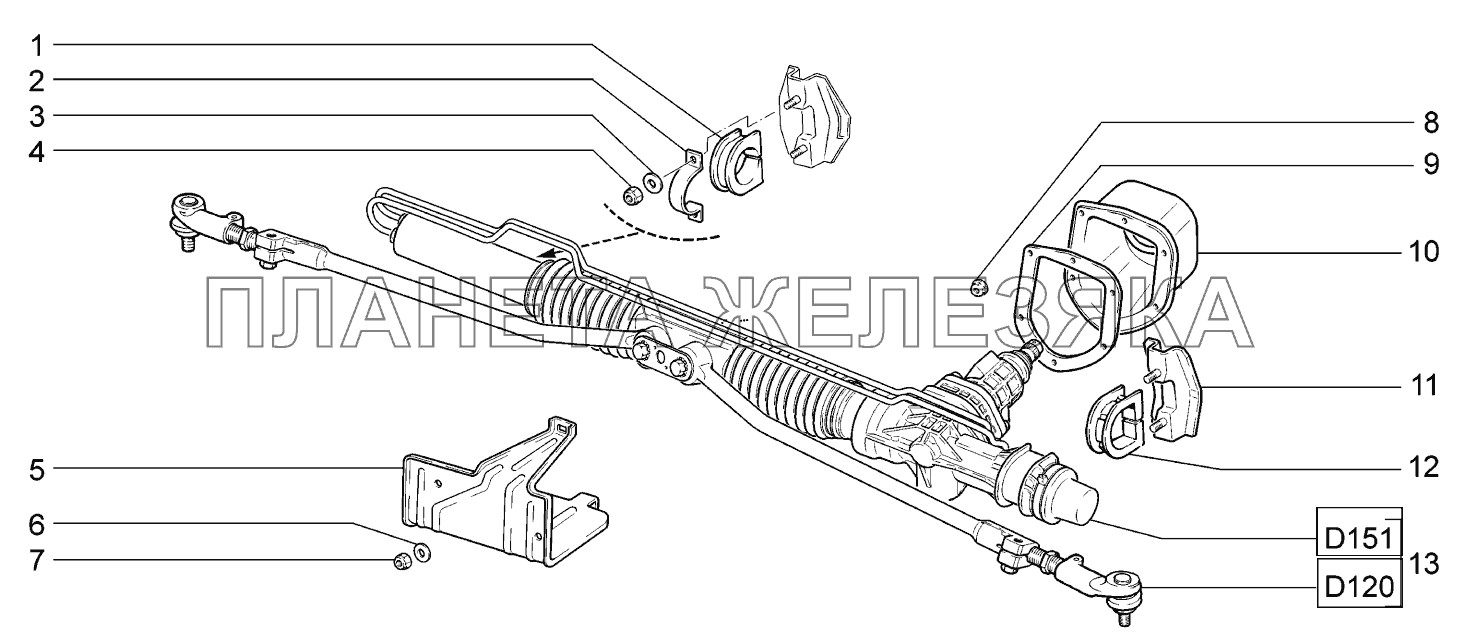

/86.gif "Механизм рулевой ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 21100-5301080-60 |
Щиток передка Подробнее |
|
||
| 1 | 21100-3403080-00 |
Опора правая Подробнее |
|
|
| 2 | 21080-3403020-10 |
Скоба Подробнее |
|
|
| 3 | 00001-0005196-01 |
Шайба 8 Подробнее |
|
|
| 4 | 00001-0061041-11 |
Гайка М8 самоконтрящаяся Подробнее |
|
|
 |
5 | 21100-3403086-00 |
Кожух защитный Подробнее |
|
| 6 | 00001-0005194-01 |
Шайба 6 Подробнее |
|
|
| 7 | 00001-0025742-11 |
Гайка М6 самоконтрящаяся Подробнее |
|
|
| 8 | 00001-0038318-01 |
Гайка М5 с зубчатым буртиком Подробнее |
|
|
| 9 | 21100-3401208-20 |
Пластина прижимная Подробнее |
|
|
| 10 | 21100-3401165-20 |
Уплотнитель вала Подробнее |
|
|
| 11 | 21100-3403016-10 |
Кронштейн рулевого механизма Подробнее |
|
|
| 12 | 11180-3403082-00 |
Опора левая Подробнее |
|
|
 |
13 | 21100-3400010-30 |
Механизм рулевой в сборе Подробнее |
