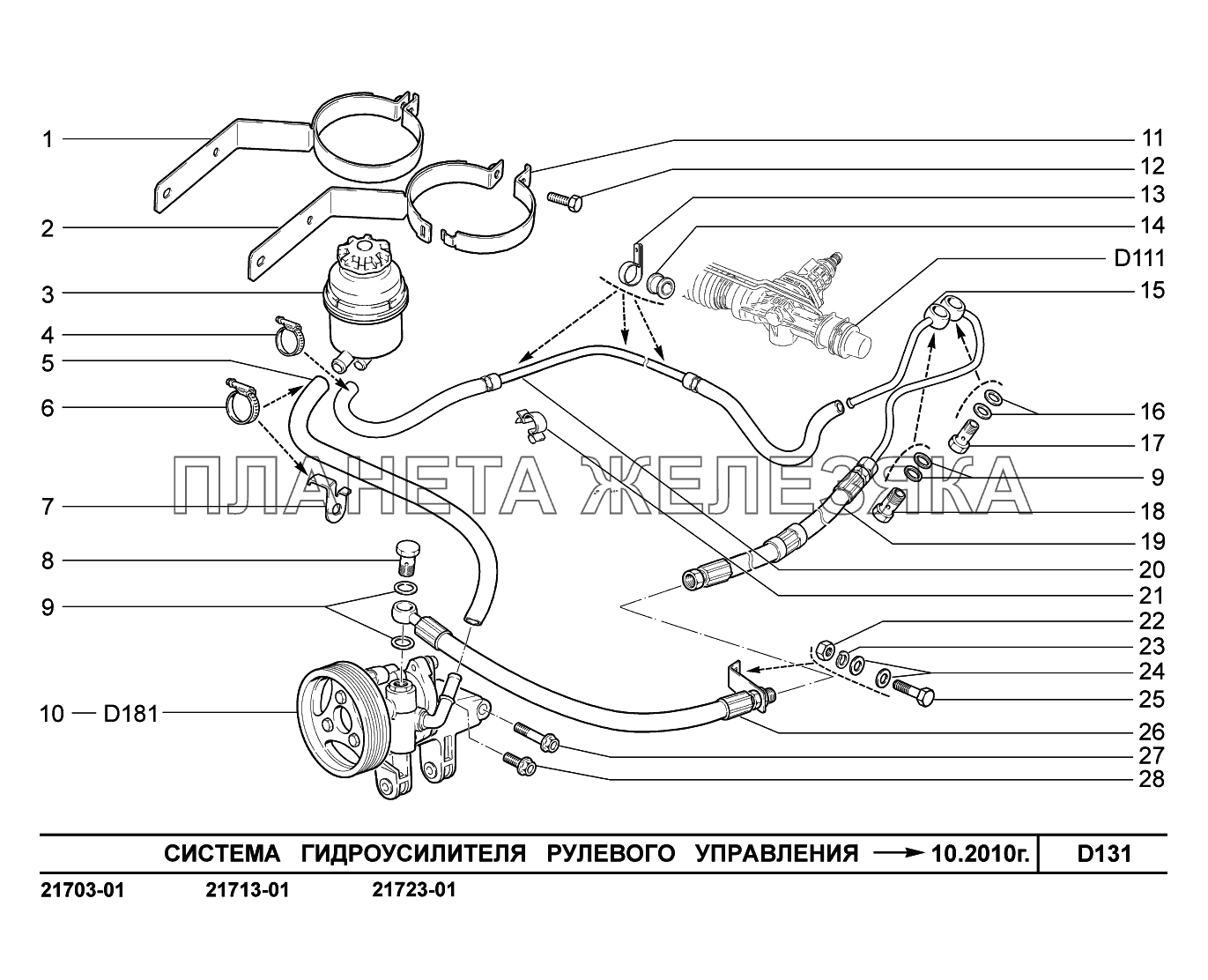

/115.gif "D131. Система гидроусилителя рулевого управления до 10.2010 ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21100-3410100-00 |
Кронштейн масляного бака Подробнее |
|
|
| 2 | 21100-3410100-01 |
Кронштейн масляного бака Подробнее |
|
|
 |
3 | 21230-3410010-00 |
Бак масляный Подробнее |
|
| 4 | 21080-1300080-50 |
Хомут винтовой Подробнее |
|
|
| 5 | 21100-3408124-00 |
Шланг подводящий Подробнее |
|
|
| 6 | 21080-1300080-60 |
Хомут винтовой Подробнее |
|
|
| 7 | 21100-3408159-10 |
Скоба Подробнее |
|
|
 |
8 | 21230-3408144-00 |
Болт М16х1,5 Подробнее |
|
| 9 | 00001-0002570-60 |
Шайба 16 Подробнее |
|
|
| 10 | 21100-3407009-00 |
Насос гидроусилителя Подробнее |
|
|
| 11 | 21100-3410105-00 |
Лента длинная масляного бака Подробнее |
|
|
| 12 | 00001-0009026-21 |
Болт М6Х25 Подробнее |
|
|
| 13 | 21100-3408159-00 |
Скоба Подробнее |
|
|
| 14 | 21100-3408157-00 |
Подушка Подробнее |
|
|
| 15 | 21100-3408040-00 |
Трубка низкого давления Подробнее |
|
|
| 16 | 00001-0002800-60 |
Шайба 14 Подробнее |
|
|
 |
17 | 21100-3408070-00 |
Болт М14х1,5 шланга высокого давления Подробнее |
|
| 18 | 21100-3408074-00 |
Болт М16х1,5 шланга низкого давления Подробнее |
|
|
| 19 | 21100-3408018-10 |
Шланг высокого давления с трубкой Подробнее |
|
|
| 20 | 21100-3408026-00 |
Шланг низкого давления с трубкой Подробнее |
|
|
| 21 | 00001-0045702-80 |
Скоба 24 Подробнее |
|
|
| 22 | 00001-0061008-11 |
Гайка М8 Подробнее |
|
|
| 23 | 00001-0005166-70 |
Шайба 8 пружинная Подробнее |
|
|
| 24 | 00001-0005196-01 |
Шайба 8 Подробнее |
|
|
| 25 | 00001-0060442-21 |
Болт М8х50 Подробнее |
|
|
| 26 | 21100-3408100-10 |
Шланг высокого давления передний Подробнее |
|
|
 |
27 | 21120-1001371-00 |
Болт М10х1,25х55 Подробнее |
|
| 28 | 21120-1001376-00 |
Болт М10х1,25х25 Подробнее |
|
