| ← E181. Система кондиционирования | E183. Система кондиционирования → |

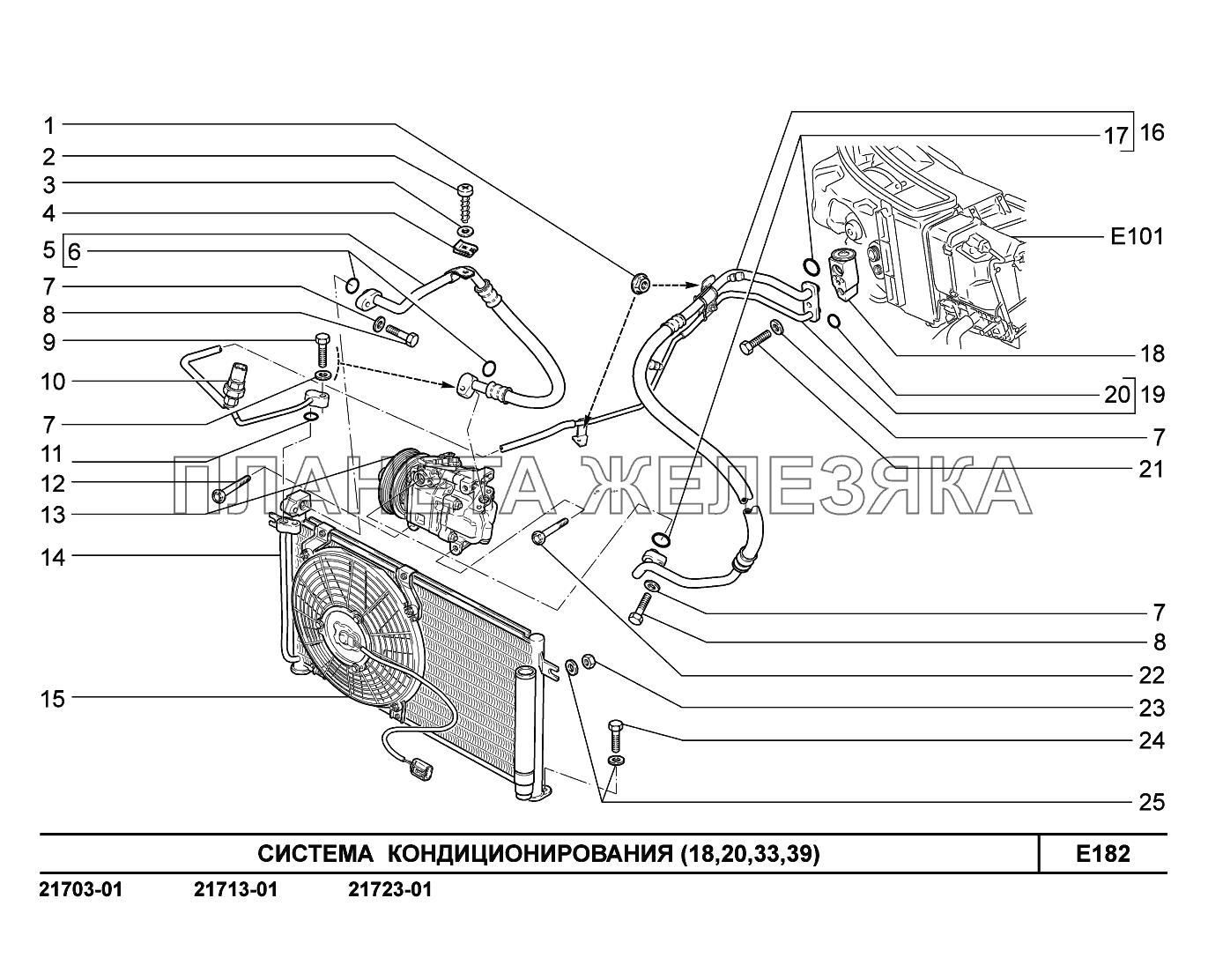

/143.gif "E182. Система кондиционирования ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0038321-01 |
Гайка М6 с зубчатым буртиком Подробнее |
|
|
| 2 | 00001-0076712-01 |
Винт 4,9х15,9 самонарезающий Подробнее |
|
|
| 3 | 00001-0026381-01 |
Шайба 5 Подробнее |
|
|
| 4 | 00001-0041897-76 |
Скоба Подробнее |
|
|
| 5 | 21700-8120270-00 |
Трубопровод компрессора Подробнее |
|
|
| 6 | 21700-8120254-00 |
Кольцо уплотнительное d=10,5 Подробнее |
|
|
| 7 | 00001-0026444-01 |
Шайба 6 Подробнее |
|
|
| 8 | 00001-0009026-21 |
Болт М6Х25 Подробнее |
|
|
| 9 | 00001-0009030-21 |
Болт М6х35 Подробнее |
|
|
 |
10 | 21700-8127310-00 |
Датчик низкого давления Подробнее |
|
| 11 | 21700-8120228-00 |
Кольцо уплотнительное d=7,5 Подробнее |
|
|
| 12 | 11180-8111511-00 |
Болт крепления компрессора М8х75 Подробнее |
|
|
| 13 | 11180-8111012-10 |
Компрессор с муфтой Подробнее |
|
|
| 14 | 21700-8112014-00 |
Конденсатор Подробнее |
|
|
| 15 | 21700-8112030-00 |
Электровентилятор конденсатора Подробнее |
|
|
| 16 | 21700-8120160-00 |
Трубопровод низкого давления в сборе Подробнее |
|
|
| 17 | 21700-8120256-00 |
Кольцо уплотнительное d=13,5 Подробнее |
|
|
| 18 | 21700-8116110-00 |
Вентиль терморегулирующий Подробнее |
|
|
| 19 | 21700-8120170-00 |
Трубопровод высокого давления в сборе Подробнее |
|
|
| 20 | 21700-8120228-00 |
Кольцо уплотнительное d=7,5 Подробнее |
|
|
 |
21 | 00001-0009024-21 |
Болт М6х20 Подробнее |
|
| 22 | 11180-8111510-00 |
Болт крепления компрессора М8х95 Подробнее |
|
|
| 23 | 00001-0058964-11 |
Гайка М5 Подробнее |
|
|
| 24 | 00001-0009778-21 |
Болт М5х16 Подробнее |
|
|
| 25 | 00001-0005193-01 |
Шайба 5 Подробнее |
|
