| ← M422. Обтекатели порога и переднего крыла | M425. Щитки → |

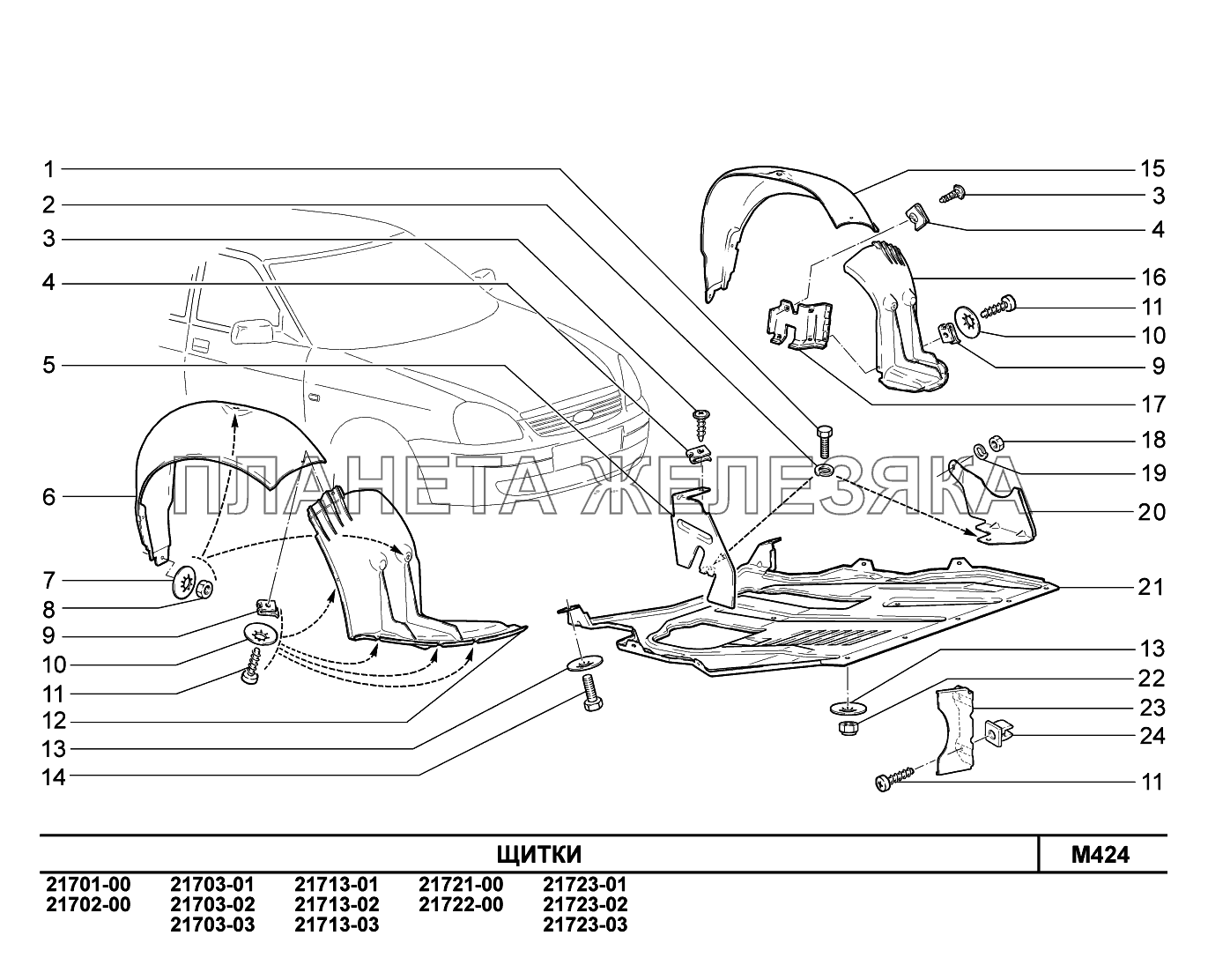

/258.gif "M424. Щитки ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0009020-21 |
Болт М6х12 Подробнее |
|
|
| 2 | 00001-0005164-70 |
Шайба 6 пружинная Подробнее |
|
|
 |
3 | 11180-8403542-00 |
Винт самонарезающий Подробнее |
|
| 4 | 21080-8403068-00 |
Гайка фланцевая Подробнее |
|
|
| 5 | 21700-8401322-00 |
Щиток направляющий верхний правый Подробнее |
|
|
| 6 | 21700-8403362-00 |
Щиток переднего крыла правый Подробнее |
|
|
| 7 | 00001-0025984-71 |
Шайба 8 стопорная Подробнее |
|
|
| 8 | 00001-0058962-11 |
Гайка М6 Подробнее |
|
|
| 9 | 21010-8109137-00 |
Гайка пружинная Подробнее |
|
|
| 10 | 00001-0025991-73 |
Шайба 5 стопорная Подробнее |
|
|
| 11 | 00001-0076701-07 |
Винт 4,3х12,7самонарезающий Подробнее |
|
|
 |
12 | 21700-8403602-00 |
Кожух защитный переднего крыла правый Подробнее |
|
| 13 | 00001-0025982-71 |
Шайба 6 стопорная Подробнее |
|
|
| 14 | 00001-0009022-21 |
Болт М6х16 Подробнее |
|
|
| 15 | 21700-8403363-00 |
Щиток переднего крыла левый Подробнее |
|
|
 |
16 | 21700-8403603-00 |
Кожух защитный переднего крыла левый Подробнее |
|
| 17 | 21100-8403622-00 |
Экран грязезащитный правый Подробнее |
|
|
| 17 | 21100-8403623-00 |
Экран грязезащитный левый Подробнее |
|
|
| 18 | 00001-0058964-11 |
Гайка М5 Подробнее |
|
|
| 19 | 00001-0011954-70 |
Шайба 5 пружинная Подробнее |
|
|
| 20 | 21700-8401323-00 |
Щиток направляющий верхний левый Подробнее |
|
|
 |
21 | 21100-2802020-01 |
Брызговик двигателя Подробнее |
|
| 22 | 00001-0025742-11 |
Гайка М6 самоконтрящаяся Подробнее |
|
|
| 23 | 21700-8401332-00 |
Щиток направляющий нижний правый Подробнее |
|
|
 |
23 | 21700-8401333-00 |
Щиток направляющий нижний левый Подробнее |
|
 |
24 | 21010-2808020-00 |
Втулка Подробнее |
