| ← A032. Подвеска двигателя правая | A040. Подвеска двигателя левая → |

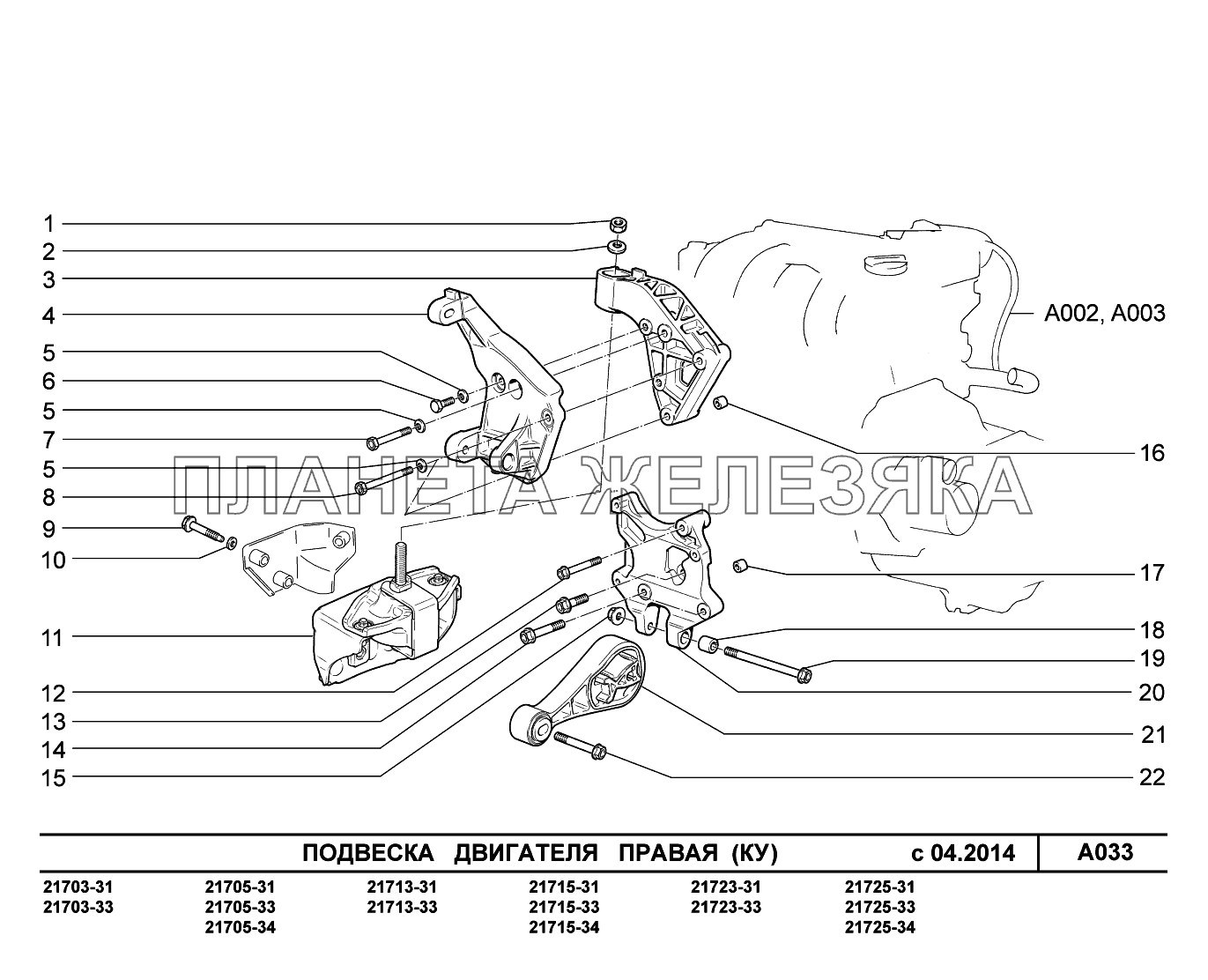

/11.gif "A033. Подвеска двигателя правая ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0021647-11 |
Гайка М10х1,25 Подробнее |
|
|
| 2 | 00001-0011983-73 |
Шайба 10 пружинная коническая Подробнее |
|
|
 |
3 | 21100-1001157-10 |
Кронштейн правой опоры двигателя Подробнее |
|
 |
4 | 21100-1041034-20 |
Кронштейн Подробнее |
|
| 5 | 00001-0011980-73 |
Шайба 8 пружинная коническая Подробнее |
|
|
| 6 | 00001-0060438-21 |
Болт М8х30 Подробнее |
|
|
| 7 | 00001-0060446-21 |
Болт М8х70 Подробнее |
|
|
| 8 | 21100-1701250-00 |
Болт М8х85 Подробнее |
|
|
| 9 | 21100-1001224-00 |
Болт М10х1,25х70 Подробнее |
|
|
| 10 | 00001-0026468-01 |
Шайба 10 Подробнее |
|
|
| 11 | 21100-1001195-02 |
Кронштейн правой опоры двигателя с подушкой Подробнее |
|
|
| 12 | 21100-1001161-00 |
Болт М8х66 Подробнее |
|
|
| 13 | 21120-1001376-00 |
Болт М10х1,25х25 Подробнее |
|
|
 |
14 | 21120-1001371-00 |
Болт М10х1,25х55 Подробнее |
|
| 15 | 21100-1001257-00 |
Гайка М10х1,25 Подробнее |
|
|
 |
16 | 21010-1003017-00 |
Втулка установочная Подробнее |
|
 |
17 | 21120-1001364-00 |
Втулка установочная Подробнее |
|
 |
18 | 21120-1001366-00 |
Втулка Подробнее |
|
| 19 | 21120-1001373-00 |
Болт М10х1,25х105 Подробнее |
|
|
| 20 | 21700-1001362-10 |
Кронштейн нижний Подробнее |
|
|
| 21 | 21120-1001300-02 |
Штанга Подробнее |
|
|
 |
22 | 21120-1001384-00 |
Болт М10х1,25х50 Подробнее |
