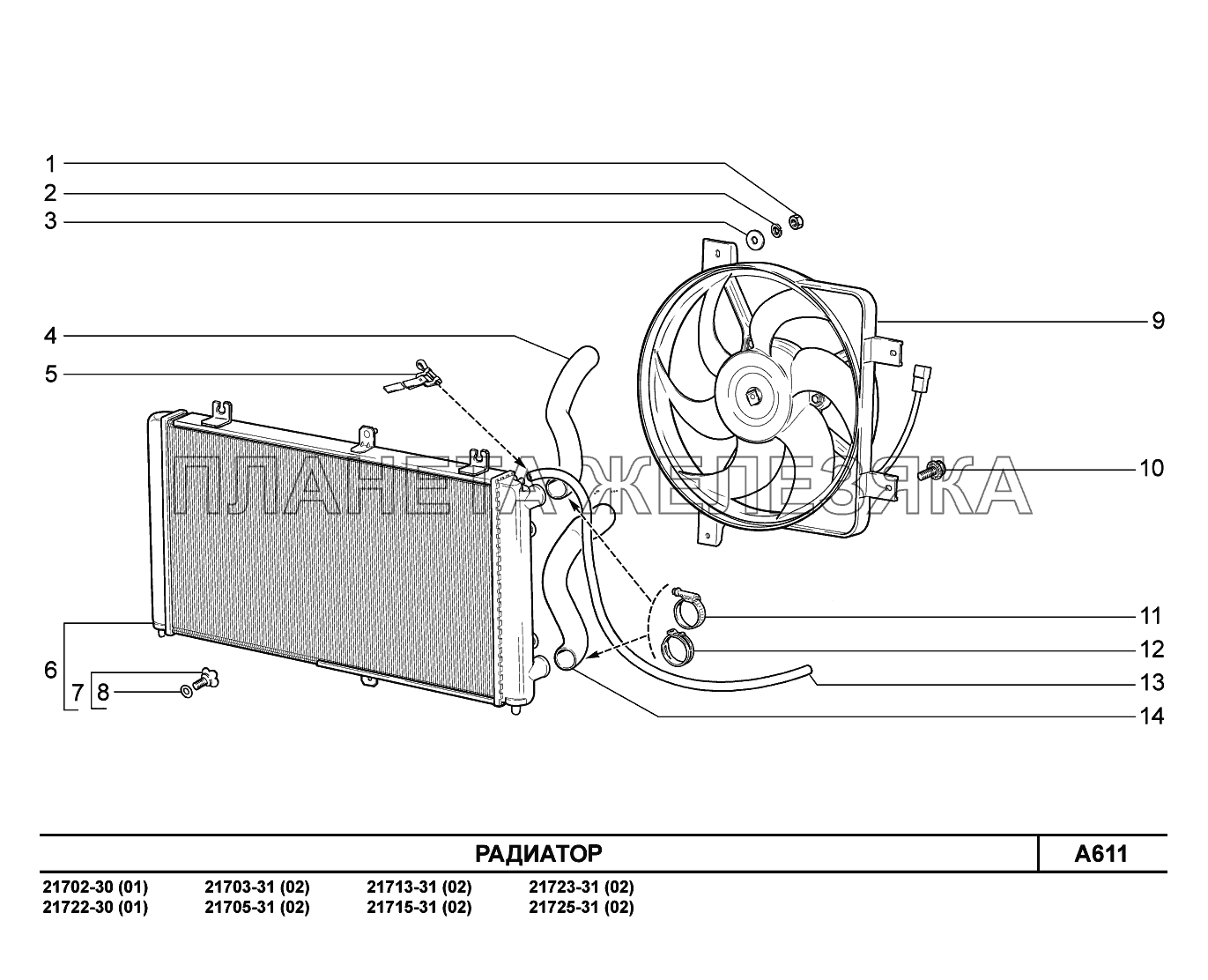

/57.gif "A611. Радиатор ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0058962-11 |
Гайка М6 Подробнее |
|
|
| 2 | 00001-0005164-70 |
Шайба 6 пружинная Подробнее |
|
|
| 3 | 00001-0026437-01 |
Шайба 6 Подробнее |
|
|
| 4 | 21700-1303025-00 |
Шланг подводящий Подробнее |
|
|
| 4 | 21720-1303025-00 |
Шланг подводящий Подробнее |
|
|
| 5 | 00001-0021700-90 |
Хомут 16 ленточный Подробнее |
|
|
 |
6 | 21700-1301012-00 |
Радиатор Подробнее |
|
| 6 | 21700-1301012-01 |
Радиатор в сборе Подробнее |
|
|
 |
7 | 21080-1305027-00 |
Пробка сливная Подробнее |
|
| 8 | 21080-1305029-00 |
Кольцо уплотнительное Подробнее |
|
|
| 9 | 21700-1332025-00 |
Электровентилятор с кожухом в сборе Подробнее |
|
|
| 10 | 00001-0038360-21 |
Болт М6х12 Подробнее |
|
|
| 11 | 21080-1300080-70 |
Хомут винтовой Подробнее |
|
|
| 11 | 21080-1300080-71 |
Хомут винтовой Подробнее |
|
|
| 12 | 11190-1300086-00 |
Хомут пружинный (41х12) Подробнее |
|
|
| 13 | 21100-1303095-00 |
Трубка пароотводящая 1110 мм. Подробнее |
|
|
| 14 | 21700-1303010-00 |
Шланг отводящий Подробнее |
|
|
| 14 | 21720-1303010-00 |
Шланг отводящий Подробнее |
|
