| ← A621. Трубопроводы и бачок расширительный | A630. Установка термостата → |

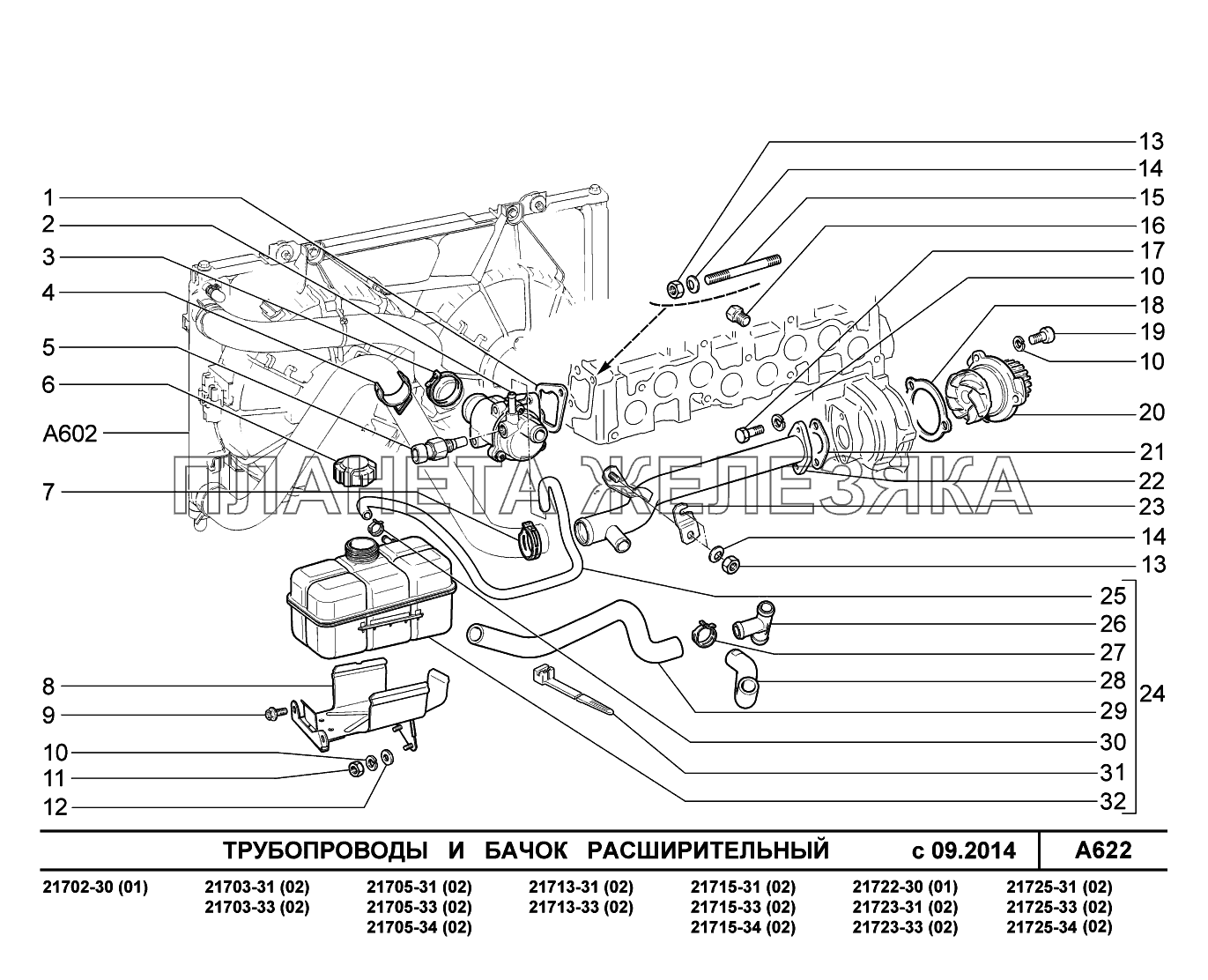

/60.gif "A622. Трубопроводы и бачок расширительный ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21100-1303017-00 |
Прокладка Подробнее |
|
|
| 2 | 21900-1306010-10 |
Термостат Подробнее |
|
|
| 3 | 11190-1300089-00 |
Хомут пружинный (44х12) Подробнее |
|
|
| 4 | 21720-1300156-00 |
Кронштейн поддерживающий Подробнее |
|
|
| 5 | 21120-3851010-00 |
Датчик температуры охлаждающей жидкости Подробнее |
|
|
| 5 | 21120-3851010-05 |
Датчик температуры охлаждающей жидкости Подробнее |
|
|
 |
6 | 21080-1311065-01 |
Пробка расширительного бачка Подробнее |
|
| 6 | 21080-1311065-03 |
Пробка расширительного бачка Подробнее |
|
|
| 7 | 11190-1300086-00 |
Хомут пружинный (41х12) Подробнее |
|
|
| 8 | 21700-1311069-00 |
Кронштейн Подробнее |
|
|
| 9 | 00001-0038360-21 |
Болт М6х12 Подробнее |
|
|
| 10 | 00001-0005164-70 |
Шайба 6 пружинная Подробнее |
|
|
| 11 | 00001-0058962-21 |
Гайка М6 Подробнее |
|
|
| 12 | 00001-0026444-01 |
Шайба 6 Подробнее |
|
|
| 13 | 00001-0061008-11 |
Гайка М8 Подробнее |
|
|
| 14 | 00001-0011980-73 |
Шайба 8 пружинная коническая Подробнее |
|
|
| 15 | 00001-0035446-21 |
Шпилька М8х80 Подробнее |
|
|
| 16 | 21010-1305026-00 |
Пробка Подробнее |
|
|
 |
17 | 00001-0009024-21 |
Болт М6х20 Подробнее |
|
| 18 | 21100-1307042-00 |
Прокладка корпуса водяного насоса Подробнее |
|
|
| 19 | 21080-1011023-00 |
Болт М6х20 Подробнее |
|
|
| 20 | 21116-1307010-00 |
Насос водяной в сборе Подробнее |
|
|
| 20 | 21126-1307010-10 |
Насос водяной в сборе Подробнее |
|
|
| 20 | 21126-1307010-11 |
Насос водяной в сборе Подробнее |
|
|
| 20 | 21126-1307010-12 |
Насос водяной в сборе Подробнее |
|
|
| 21 | 21100-1303067-00 |
Прокладка фланца Подробнее |
|
|
| 22 | 11190-1303055-81 |
Труба подводящая Подробнее |
||
| 23 | 21900-1303069-00 |
Кронштейн Подробнее |
|
|
| 24 | 21720-1300060-10 |
Бачок расширительный в сборе Подробнее |
|
|
| 25 | 21720-1303094-00 |
Трубка пароотводящая термостата Подробнее |
|
|
| 26 | 21720-1303073-00 |
Тройник Подробнее |
|
|
| 27 | 21900-1300087-00 |
Хомут пружинный 27х12 Подробнее |
|
|
| 28 | 21720-1303100-00 |
Муфта соединительная Подробнее |
|
|
| 29 | 21700-1303080-10 |
Шланг заправочный Подробнее |
|
|
| 30 | 11190-1300085-00 |
Хомут пружинный (14х12) Подробнее |
|
|
| 31 | 21080-3401228-00 |
Хомут Подробнее |
|
|
| 32 | 21700-1311010-10 |
Бачок расширительный Подробнее |
|
