| ← B230. Шестерни коробки передач | B232. Шестерни коробки передач → |

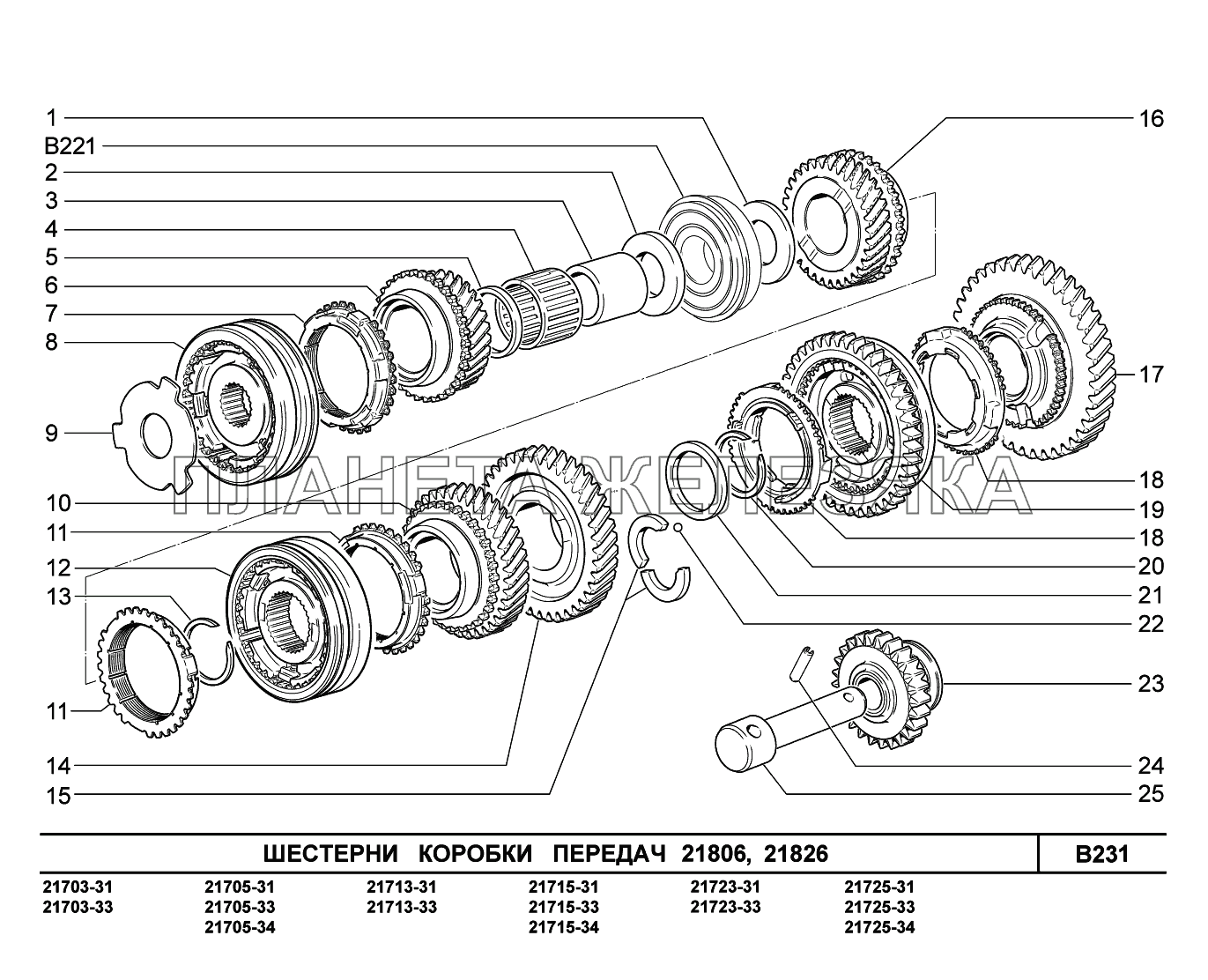

/88.gif "B231. Шестерни коробки передач ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 21080-1701148-00 |
Шайба упорная Подробнее |
|
 |
2 | 21083-1701159-00 |
Шайба упорная Подробнее |
|
 |
3 | 21083-1701133-00 |
Втулка Подробнее |
|
 |
4 | 21080-1701108-00 |
Подшипник Подробнее |
|
| 4 | 21080-1701108-01 |
Подшипник Подробнее |
|
|
| 4 | 21080-1701108-02 |
Подшипник Подробнее |
|
|
| 4 | 21080-1701108-03 |
Подшипник Подробнее |
|
|
 |
5 | 21080-1701144-00 |
Кольцо дистанционное Подробнее |
|
 |
6 | 21083-1701158-00 |
Шестерня 5-й передачи вторичного вала Подробнее |
|
 |
7 | 21080-1701164-10 |
Кольцо блокирующее синхронизатора Подробнее |
|
| 8 | 21083-1701152-10 |
Синхронизатор 5-ой передачи Подробнее |
|
|
 |
9 | 21083-1701166-00 |
Пластина упорная Подробнее |
|
 |
10 | 21120-1701131-00 |
Шестерня 3-й передачи вторичного вала Подробнее |
|
 |
11 | 21100-1701164-00 |
Кольцо блокирующее синхронизатора Подробнее |
|
 |
12 | 21120-1701114-00 |
Синхронизатор 3 и 4-ой передач Подробнее |
|
 |
13 | 21080-1701117-00 |
Кольцо стопорное Подробнее |
|
| 14 | 21800-1701127-00 |
Шестерня 2-й передачи вторичного вала Подробнее |
||
 |
15 | 21120-1701134-00 |
Полукольцо Подробнее |
|
 |
16 | 21120-1701146-00 |
Шестерня 4-й передачи Подробнее |
|
 |
17 | 21800-1701112-00 |
Шестерня 1-й передачи вторичного вала Подробнее |
|
| 18 | 21810-1701302-00 |
Кольца синхронизатора в сборе Подробнее |
|
|
 |
19 | 21800-1701110-00 |
Синхронизатор 1 и 2-ой передач Подробнее |
|
| 20 | 21120-1701117-00 |
Кольцо стопорное Подробнее |
|
|
 |
21 | 21080-1701135-00 |
Кольцо стопорное Подробнее |
|
| 22 | 21010-1702159-00 |
Шарик Подробнее |
|
|
 |
23 | 21100-1701080-00 |
Шестерня заднего хода Подробнее |
|
 |
24 | 00001-0041660-70 |
Штифт 5х22 Подробнее |
|
| 25 | 21810-1701092-00 |
Ось промежуточной шестерни Подробнее |
