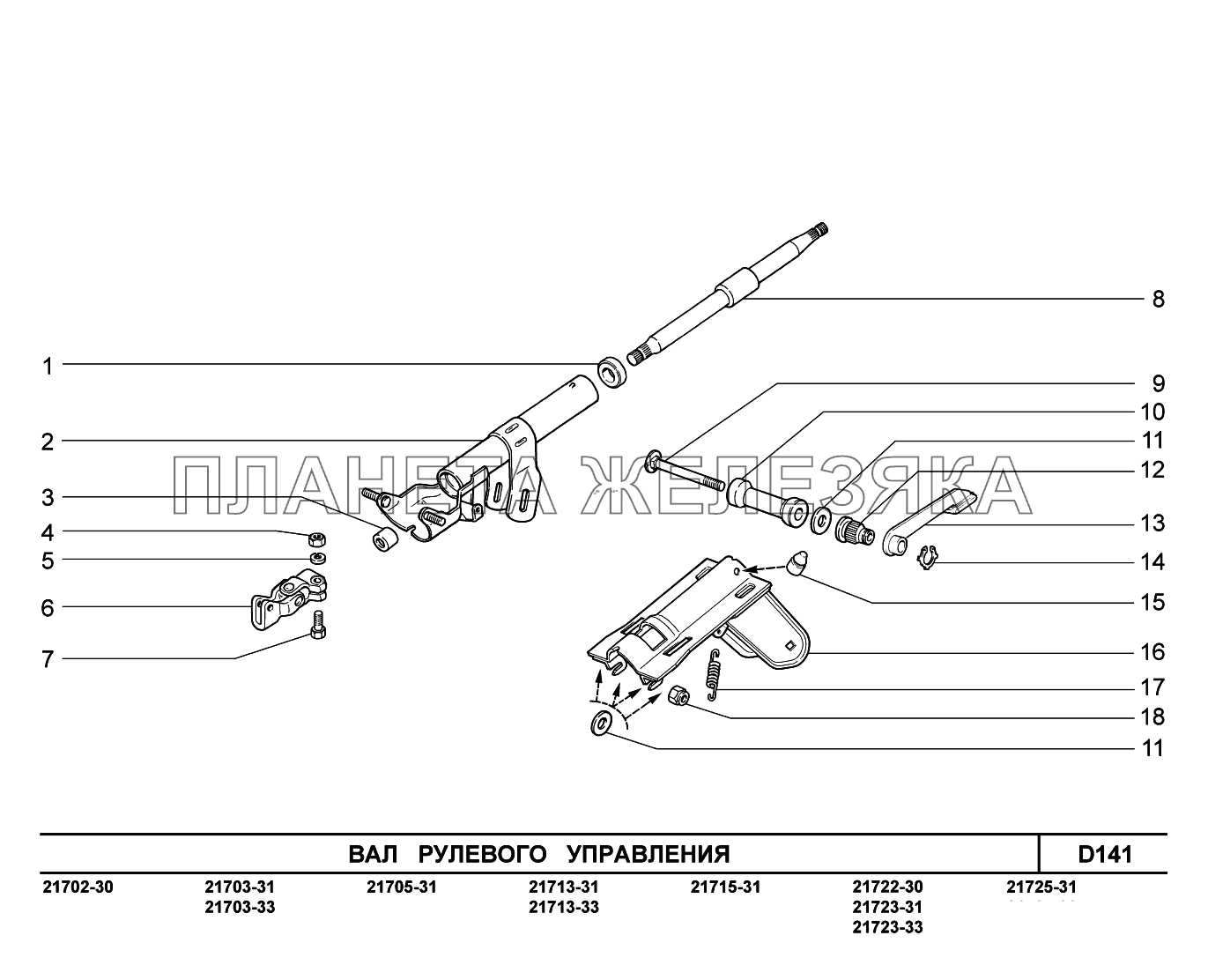

/136.gif "D141. Вал рулевого управления ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21080-3401120-01 |
Подшипник в сборе Подробнее |
|
|
| 1 | 21080-3401120-02 |
Подшипник в сборе Подробнее |
|
|
| 1 | 21080-3401120-03 |
Подшипник в сборе Подробнее |
|
|
| 2 | 21230-3403160-00 |
Труба кронштейна Подробнее |
|
|
| 3 | 21100-3401134-00 |
Кольцо установочное Подробнее |
|
|
| 4 | 00001-0061008-21 |
Гайка М8 Подробнее |
|
|
| 5 | 00001-0005166-70 |
Шайба 8 пружинная Подробнее |
|
|
 |
6 | 21230-3401085-00 |
Шарнир карданный Подробнее |
|
| 7 | 00001-0060426-31 |
Болт М8х35 Подробнее |
|
|
 |
8 | 11180-3401160-00 |
Вал рулевого управления Подробнее |
|
| 9 | 21100-3403185-00 |
Болт стяжной Подробнее |
|
|
| 10 | 21100-3403183-00 |
Втулка стяжного болта Подробнее |
|
|
| 11 | 00001-0005196-01 |
Шайба 8 Подробнее |
|
|
 |
12 | 21100-3403062-00 |
Втулка регулировки Подробнее |
|
| 13 | 21140-3403041-00 |
Рычаг регулировки Подробнее |
|
|
| 14 | 21100-3403188-00 |
Кольцо стопорное Подробнее |
|
|
| 15 | 21100-3403206-00 |
Буфер регулировочный Подробнее |
|
|
| 16 | 21120-3403009-00 |
Кронштейн рулевого управления Подробнее |
|
|
| 16 | 21120-3403009-01 |
Кронштейн рулевого управления Подробнее |
|
|
| 17 | 21100-3403061-00 |
Пружина Подробнее |
|
|
| 18 | 00001-0061041-11 |
Гайка М8 самоконтрящаяся Подробнее |
|
