Номер детали |
Наименование детали |
|
|
|
1 |
21700-8116110-10 |
Вентиль терморегулирующий
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Охладитель воздуха |
| Порядковый номер детали |
110 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
00001-0038321-01 |
Гайка М6 с зубчатым буртиком
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
2 |
| Модель |
00001 |
| Подгруппа |
Приборы |
| Порядковый номер детали |
321 |
|
|
|
|
3 |
21700-8120160-10 |
Трубопровод низкого давления в сборе
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
160 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
4 |
00001-0025742-11 |
Гайка М6 самоконтрящаяся
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
4 |
| Модель |
00001 |
| Подгруппа |
Мост средний |
| Порядковый номер детали |
742 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
00001-0026444-01 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
6 |
| Модель |
00001 |
| Подгруппа |
0026 |
| Порядковый номер детали |
444 |
|
|
|
|
6 |
00001-0076712-01 |
Винт 4,9х15,9 самонарезающий
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
2 |
| Модель |
00001 |
| Подгруппа |
0076 |
| Порядковый номер детали |
712 |
|
|
|
|
7 |
00001-0026381-01 |
Шайба 5
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
2 |
| Модель |
00001 |
| Подгруппа |
0026 |
| Порядковый номер детали |
381 |
|
|
 |
8 |
00001-0041897-71 |
Скоба
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
2 |
| Модель |
00001 |
| Подгруппа |
0041 |
| Порядковый номер детали |
897 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
 |
9 |
21700-8127310-10 |
Датчик низкого давления
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Привод системы автоматического управления отопителем |
| Порядковый номер детали |
310 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
10 |
21700-8120170-10 |
Трубопровод высокого давления в сборе
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
170 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
11 |
21700-8120228-10 |
Кольцо уплотнительное d=7,5
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
228 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
12 |
21700-8120060-10 |
Трубопровод конденсатора впускной в сборе
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
060 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
13 |
21700-8120254-10 |
Кольцо уплотнительное d=10,5
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
5 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
254 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
21700-8120190-10 |
Трубопровод конденсатора
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
190 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
15 |
00001-0060438-21 |
Болт М8х30
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
00001 |
| Подгруппа |
Тент открытого кузова |
| Порядковый номер детали |
438 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
16 |
00001-0005196-01 |
Шайба 8
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
2 |
| Модель |
00001 |
| Подгруппа |
0005 |
| Порядковый номер детали |
196 |
|
|
|
|
17 |
00001-0060436-21 |
Болт М8х25
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
00001 |
| Подгруппа |
Тент открытого кузова |
| Порядковый номер детали |
436 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
18 |
21700-8116014-10 |
Испаритель
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Охладитель воздуха |
| Порядковый номер детали |
014 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
19 |
21700-8121030-10 |
Датчик испарителя
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Аппаратура регулирования контроля кондиционирования воздуха |
| Порядковый номер детали |
030 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
20 |
21700-8120256-10 |
Кольцо уплотнительное d=13,3
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
2 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
256 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
00001-0009034-21 |
Болт М6х45
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
2 |
| Модель |
00001 |
| Подгруппа |
0009 |
| Порядковый номер детали |
034 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
22 |
21700-8120270-10 |
Трубопровод компрессора
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Трубопроводы |
| Порядковый номер детали |
270 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
23 |
21700-8111012-10 |
Компрессор с муфтой
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
1 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Компрессор хладагента |
| Порядковый номер детали |
012 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
24 |
21700-8111510-10 |
Болт крепления компрессора
Подробнее
Дополнительная информация:
| Кол-во на "21701, 21703, 21713, 21721, 21723" |
3 |
| Модель |
21700 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Компрессор хладагента |
| Порядковый номер детали |
510 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|

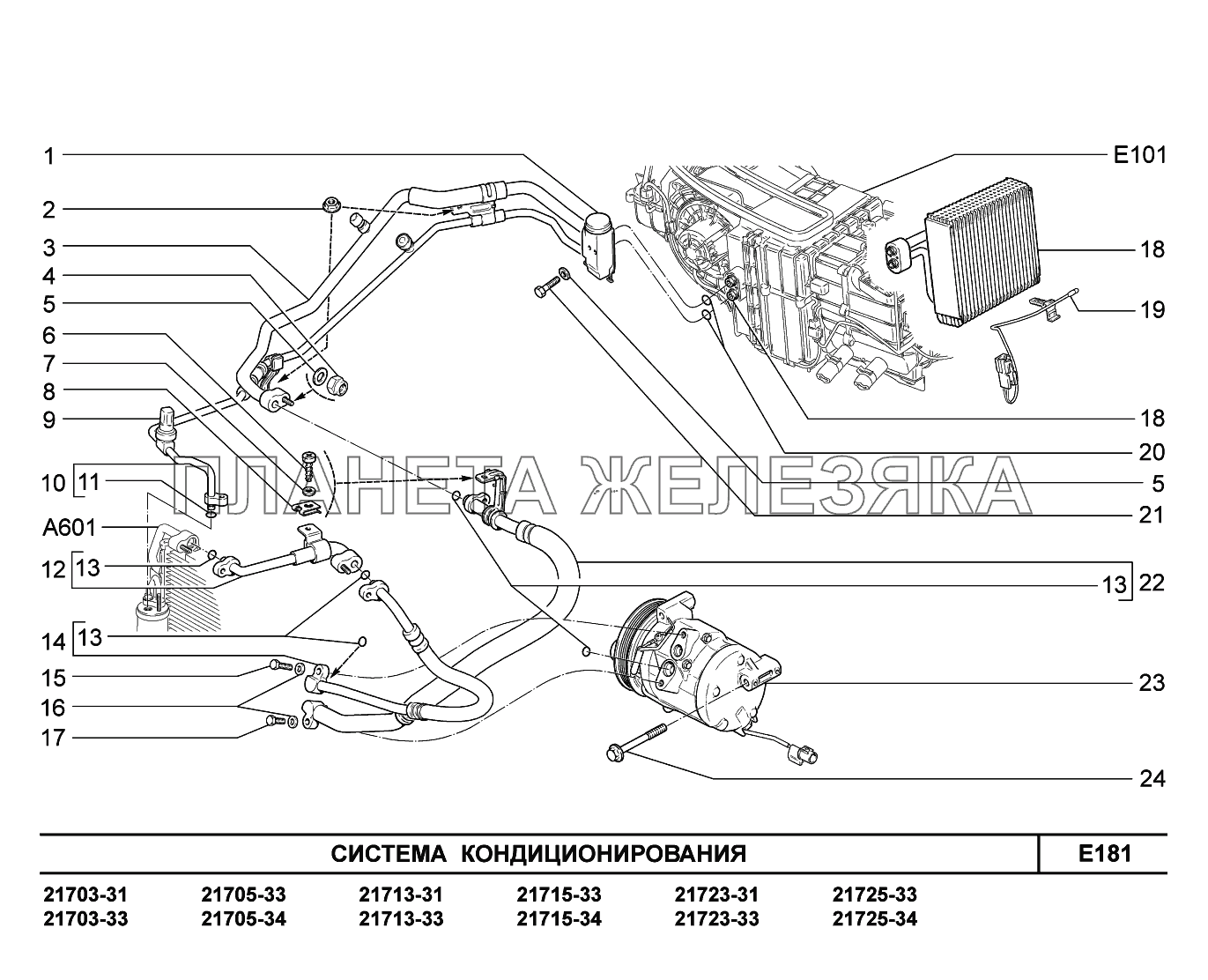

/120.gif "E181. Система кондиционирования ВАЗ-2170")
