| ← Редуктор конечной передачи переднего ведущего моста (для ПВМ 822-2300020(рис.53.2)) (1025.2, 1025.3) | Механизм блокировки дифференциала → |

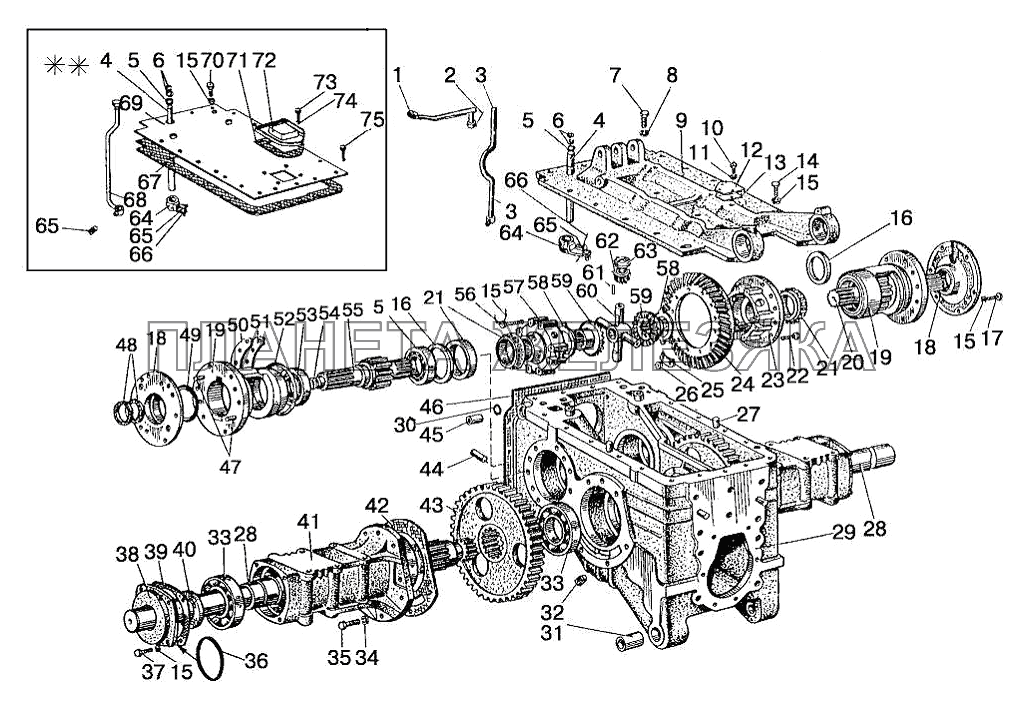

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1025М-2401010 |
Задний мост Подробнее |
|
||
| 1025М-2401010-01 |
Задний мост Подробнее |
|
||
| 85-2401010 |
Задний мост в сборе Подробнее |
|
||
| 85-2401010-01 |
Задний мост Подробнее |
|
||
| 85-2401010-02 |
Задний мост Подробнее |
|
||
| 85-2401010-03 |
Задний мост Подробнее |
|
||
| 85-2403014 |
Комплект шестерен главной передачи (80-1701252-В, 50-2403021-В) Подробнее |
|
||
| 1 | 36-1310139 |
Шарик Подробнее |
|
|
| 2 | 85-2401080-А |
Рычаг Подробнее |
|
|
| 3 | 85-2401050 |
Стойка Подробнее |
|
|
| 4 | 1221-2401019 |
Валик Подробнее |
|
|
| 4 | 1221-2401040 |
Валик Подробнее |
|
|
 |
4 | 50-2401019-Б |
Валик управления Подробнее |
|
| 4 | 50-2401040 |
Валик управления в сборе Подробнее |
|
|
| 5 | Кольцо020-025-30-1-4 |
Кольцо 020-025-30-1-4 Подробнее |
|
|
| 6 | 50-2401031 |
Шайба Подробнее |
|
|
| 7 | БолтМ20-6gx50.88.35.019 |
Болт М20-6gx50.88.35.019 Подробнее |
|
|
| 7 | БолтМ20-6gx70.88.35.019 |
Болт Подробнее |
|
|
| 8 | Шайба20.ОТ |
Шайба Подробнее |
|
|
| 9 | 85-2401024 |
Крышка Подробнее |
|
|
| 10 | БолтМ10-6gx25.88.35.019 |
Болт Подробнее |
|
|
| 11 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 12 | 85-2401026 |
Крышка Подробнее |
|
|
| 13 | 85-4616031 |
Прокладка Подробнее |
|
|
| 14 | БолтМ12-6gx30.88.35.019 |
Болт М12-6gx30.88.35.019 Подробнее |
|
|
| 14 | БолтМ12-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 15 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 16 | 85-2407043 |
Кольцо Подробнее |
|
|
| 17 | 80М-2407041 |
Болт Подробнее |
|
|
| 17 | БолтМ12-6gx25.88.35.019 |
Болт М12-6gx25.88.35.019 Подробнее |
|
|
| 18 | 50X-2407042 |
Стакан подшипников Подробнее |
|
|
 |
18 | 85-2407059 |
Крышка стакана Подробнее |
|
| 19 | 50М-2407042 |
Стакан подшипников Подробнее |
|
|
| 19 | 50М-2407042-01 |
Стакан подшипников Подробнее |
|
|
| 19 | 70-2407060 |
Стакан левый в сборе Подробнее |
|
|
| 19 | 70-2407060-01 |
Стакан правый в сборе Подробнее |
|
|
| 19 | 70-2407060-02 |
Стакан левый Подробнее |
|
|
| 19 | 70-2407060-03 |
Стакан правый Подробнее |
|
|
| 19 | 80М-2407060 |
Стакан левый Подробнее |
|
|
| 19 | 80М-2407060-01 |
Стакан правый Подробнее |
|
|
 |
20 | 70-2407053-01 |
Шестерня ведущая (правая) Подробнее |
|
| 20 | 70-2407053-05 |
Шестерня Подробнее |
|
|
| 20 | 80М-2407053-01 |
Шестерня правая Подробнее |
|
|
| 21 | 7215А |
Подшипник Подробнее |
|
|
| 22 | 50-1702092 |
Болт призонный М12х42 Подробнее |
|
|
| 23 | 1522-2403010-А-01 |
Дифференциал Подробнее |
|
|
| 23 | 1522-2403015-03 |
Корпус дифференциала Подробнее |
|
|
| 23 | 1522-2403018-03 |
Корпус Подробнее |
|
|
| 24 | 50-2403021-Б |
Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) Подробнее |
|
|
 |
25 | 50-2403023 |
Пластина стопорная Подробнее |
|
| 26 | ГайкаМ12-6Н.6.019 |
Гайка Подробнее |
|
|
 |
27 | Д01-015 |
Штифт установочный Подробнее |
|
| 28 | 50-2407082-A-01 |
Полуось Подробнее |
|
|
| 29 | 50-2401015-04 |
Корпус Подробнее |
|
|
| 29 | 50-2401015-04 |
Корпус Подробнее |
|
|
| 29 | 50-2401015-08 |
Корпус Подробнее |
|
|
| 29 | 50-2401015-08 |
Корпус Подробнее |
|
|
| 30 | Манжета2.2-25х42-1 |
Манжета Подробнее |
|
|
 |
31 | 80-2401032 |
Втулка Подробнее |
|
| 32 | 70-1701300 |
Пробка Подробнее |
|
|
| 33 | 217А |
Подшипник Подробнее |
|
|
| 34 | Шайба16.ОТ |
Шайба Подробнее |
|
|
| 35 | БолтМ16-6gx50.88.35.019 |
Болт М16-6gx50.88.35.019 Подробнее |
|
|
| 36 | Кольцо080-088-46-2-4 |
Кольцо Подробнее |
|
|
| 37 | БолтМ12-6gx30.88.35.019 |
Болт М12-6gx30.88.35.019 Подробнее |
|
|
 |
38 | 50-2407028 |
Крышка Подробнее |
|
| 38 | 50-2407030 |
Крышка рукава с манжетой и кольцом в сборе Подробнее |
|
|
 |
39 | 50-2407029 |
Прокладка Подробнее |
|
| 40 | Манжета2.2-80х105-1 |
Манжета Подробнее |
|
|
 |
41 | 50-2407018-А |
Рукав полуоси Подробнее |
|
| 41 | 50-2407018-А-01 |
Рукав полуоси Подробнее |
|
|
| 41 | 50-2407020-A1 |
Рукав полуоси Подробнее |
|
|
| 41 | 50-2407020-А-01 |
Рукав полуоси Подробнее |
|
|
| 42 | 50-2407031-Б |
Прокладка Подробнее |
|
|
 |
43 | 50-2407122 |
Шестерня ведомая Подробнее |
|
 |
44 | 50-4605027 |
Штифт Подробнее |
|
| 45 | 36-3502037-A |
Втулка Подробнее |
|
|
| 46 | 80-2401016 |
Прокладка Подробнее |
|
|
 |
47 | 50-1601352 |
Штифт Подробнее |
|
| 47 | 80М-2407039 |
Штифт Подробнее |
|
|
| 48 | 2.2-50x70-1 |
Манжета Подробнее |
|
|
| 49 | 104-110-40-1-4 |
Кольцо Подробнее |
|
|
 |
50 | 50-2407056 |
Прокладка (0,5 мм) Подробнее |
|
 |
51 | 50-2407057 |
Прокладка (0,2 мм) Подробнее |
|
| 52 | Кольцо160-165-36-1-4 |
Кольцо Подробнее |
|
|
| 53 | 6-42212KM |
Подшипник Подробнее |
|
|
| 54 | 035-040-30-1-4 |
Кольцо Подробнее |
|
|
| 55 | 50М-2407053 |
Шестерня левая Подробнее |
|
|
 |
55 | 70-2407053 |
Шестерня ведущая (левая) Подробнее |
|
| 55 | 70-2407053-04 |
Шестерня Подробнее |
|
|
| 56 | 50-2403034-A |
Болт Подробнее |
|
|
| 57 | 1522-2403019-03 |
Крышка Подробнее |
|
|
| 58 | 1220-2403049 |
Шайба опорная Подробнее |
|
|
| 59 | 1522-2403048 |
Шестерня полуосевая Подробнее |
|
|
| 60 | 1522-2403062-Б |
Крестовина Подробнее |
|
|
| 61 | 4х29,8А3 |
Ролик Подробнее |
|
|
| 62 | 1522-2403057-Б |
Сателлит Подробнее |
|
|
| 63 | 1522-2403025-Б |
Шайба сателлита Подробнее |
|
|
 |
64 | 50-2401020 |
Поводок Подробнее |
|
| 65 | 36-1702110 |
Винт установочный Подробнее |
|
|
| 66 | Проволока1,6-О-С |
Проволока 1,6-О-С Подробнее |
|
|
| 67 | 50-2401025-A |
Прокладка Подробнее |
|
|
| 68 | 74-2401050 |
Рычаг Подробнее |
|
|
| 69 | 1025-2401024 |
Крышка Подробнее |
|
|
| 70 | БолтМ12-6gx30.88.35.019 |
Болт М12-6gx30.88.35.019 Подробнее |
|
|
| 71 | 50-2401027-A |
Прокладка Подробнее |
|
|
| 72 | 1221-2401026 |
Крышка Подробнее |
|
|
| 73 | БолтМ8-6gx16.88.35.019 |
Болт Подробнее |
|
|
| 74 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 75 | БолтМ20-6gx70.88.35.019 |
Болт Подробнее |
|
