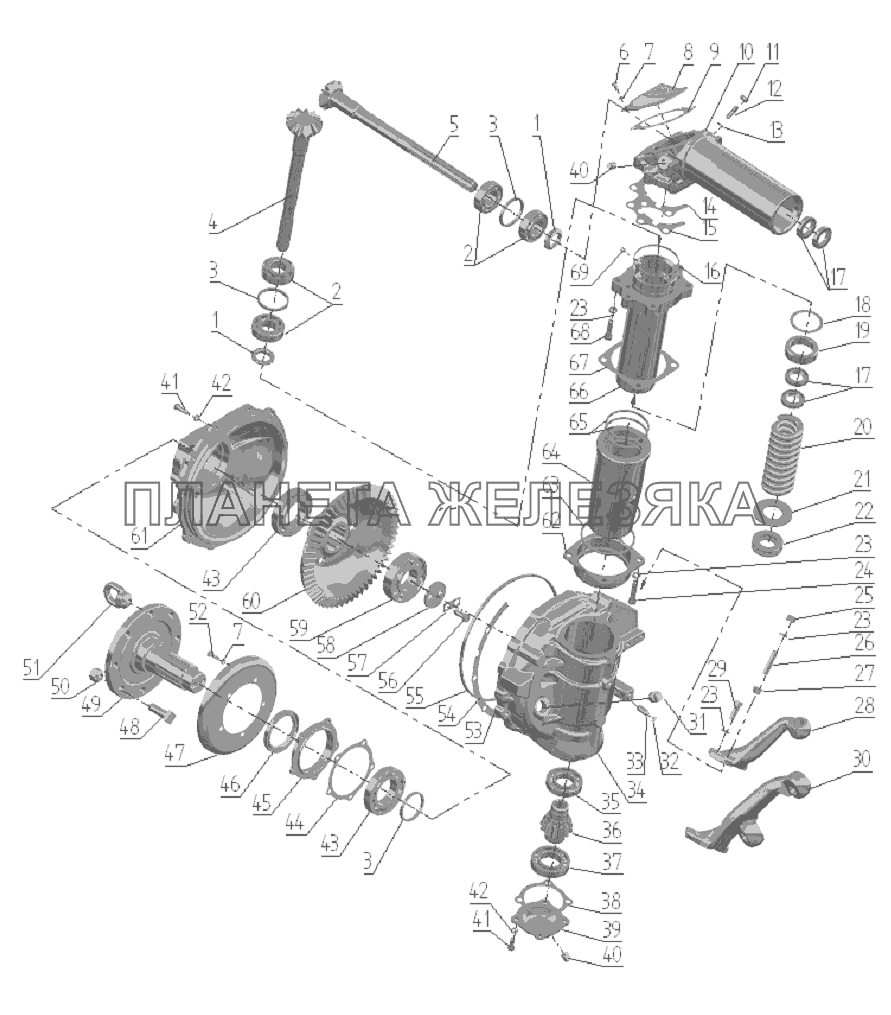

| ← Дифференциал | Редуктор конечной передачи переднего ведущего моста (для ПВМ 822-2300020(рис.53.2)) (1025.2, 1025.3) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 52-2308100-03 |
Верхняя коническая пара Подробнее |
|
||
| 72-2308005-08 |
Редуктор левый Подробнее |
|
||
| 72-2308010-07 |
Редуктор правый Подробнее |
|
||
 |
1 | 52-2308097 |
Гайка Подробнее |
|
| 2 | 7507А |
Подшипник Подробнее |
|
|
 |
3 | 72-2308121 |
Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) Подробнее |
|
| 3 | 72-2308121-01 |
Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) Подробнее |
|
|
| 3 | 72-2308121-02 |
Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) Подробнее |
|
|
| 3 | 72-2308121-03 |
Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) Подробнее |
|
|
| 3 | 72-2308121-04 |
Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) Подробнее |
|
|
| 3 | 72-2308121-05 |
Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) Подробнее |
|
|
| 3 | 72-2308121-06 |
Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) Подробнее |
|
|
 |
3 | 72-2308121-07 |
Кольцо регулировочное В=6,85 мм Подробнее |
|
| 3 | 72-2308121-08 |
Кольцо регулировочное В=7,00 мм Подробнее |
|
|
| 3 | 72-2308121-09 |
Кольцо регулировочное В=7,15 мм Подробнее |
|
|
| 3 | 72-2308121-10 |
Кольцо регулировочное В=7,30 мм Подробнее |
|
|
| 3 | 72-2308121-11 |
Кольцо регулировочное В=7,45 мм Подробнее |
|
|
 |
4 | 52-2308063 |
Вал Подробнее |
|
| 4 | 52-2308135 |
Вал с подшипниками в сборе Подробнее |
|
|
 |
5 | 52-2308065 |
Полуось Подробнее |
|
| 5 | 52-2308135-01 |
Полуось с подшипниками в сборе Подробнее |
|
|
| 6 | БолтМ8-6gx14.88.35.019 |
Болт М8-6gx14.88.35.019 Подробнее |
|
|
| 7 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 8 | 52-2308030-А |
Крышка Подробнее |
|
|
 |
9 | 52-2308028-А1 |
Прокладка Подробнее |
|
 |
10 | 52-2308025 |
Корпус Подробнее |
|
| 11 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее |
|
|
 |
12 | 72-2308046 |
Винт Подробнее |
|
| 13 | 52-2308077 |
Прокладка Подробнее |
|
|
 |
14 | 52-2308038 |
Прокладка регулировочная В = 0,5 мм Подробнее |
|
 |
15 | 52-2308039 |
Прокладка регулировочная В = 0,2 мм Подробнее |
|
| 16 | Кольцо095-100-30-1-4 |
Кольцо 095-100-30-1-4 Подробнее |
|
|
| 17 | Манжета2.2-30х52-1 |
Манжета 2.2-30х52-1 Подробнее |
|
|
| 18 | 52-2308054-А |
Прокладка Подробнее |
|
|
| 19 | 52-2308089-А |
Обойма Подробнее |
|
|
| 20 | 50-3001022-А1 |
Пружина Подробнее |
|
|
| 21 | 72-2308098-А |
Шайба Подробнее |
|
|
 |
22 | 8208 |
Подшипник Подробнее |
|
| 23 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 24 | БолтМ12-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 25 | ГайкаМ12-6Н.6.019 |
Гайка Подробнее |
|
|
 |
26 | 72-2308004 |
Шпилька Подробнее |
|
 |
27 | 72-2308009 |
Втулка Подробнее |
|
 |
28 | 72-2308074 |
Рычаг правый Подробнее |
|
| 29 | БолтМ12-6gx35.88.35.019 |
Болт Подробнее |
|
|
 |
30 | 72-2308075-01 |
Рычаг левый Подробнее |
|
| 31 | ПККГ3/4dm |
Пробка Подробнее |
|
|
| 32 | Кольцо011-014-19-1-4 |
Кольцо Подробнее |
|
|
 |
33 | 52-2308099 |
Штифт Подробнее |
|
| 34 | 52-2308014-А2 |
Корпус правый Подробнее |
|
|
 |
34 | 52-2308015-А2 |
Корпус левый Подробнее |
|
 |
34 | 52-2308110-А2 |
Корпус редуктора правый Подробнее |
|
 |
34 | 52-2308115-А2 |
Корпус редуктора левый Подробнее |
|
| 35 | 208А |
Подшипник Подробнее |
|
|
| 36 | 52-2308060 |
Шестерня 52-2308061в сборе с подшипниками Подробнее |
|
|
 |
36 | 52-2308061 |
Шестерня Подробнее |
|
| 37 | 209А |
Подшипник Подробнее |
|
|
 |
38 | 52-2308024 |
Прокладка Подробнее |
|
 |
39 | 52-2308035 |
Крышка Подробнее |
|
| 40 | ПККГ3/8dm |
Пробка Подробнее |
|
|
| 41 | БолтМ10-6gx25.88.35.019 |
Болт Подробнее |
|
|
| 42 | Шайба10.ОТ |
Шайба Подробнее |
|
|
 |
43 | 6-7212А |
Подшипник Подробнее |
|
| 44 | 72-2308023-Б |
Прокладка Подробнее |
|
|
| 45 | 72-2308066-Б |
Корпус сальника Подробнее |
|
|
| 45 | 72-2308090-Б |
Корпус сальника с манжетой в сборе Подробнее |
|
|
| 46 | Манжета2.2-75х100-1 |
Манжета Подробнее |
|
|
 |
47 | 72-2308029-Б |
Грязевик Подробнее |
|
 |
48 | 40-3103016 |
Болт Подробнее |
|
 |
49 | 72-2308070-01 |
Фланец с болтом в сборе Подробнее |
|
 |
49 | 82-2308017 |
Фланец Подробнее |
|
 |
50 | 40-3103017 |
Гайка Подробнее |
|
| 51 | 70-3104019-01 |
Гайка специальная Подробнее |
|
|
| 52 | БолтМ8-6gx25.88.35.019 |
Болт М8-6gx25.88.35.019 Подробнее |
|
|
 |
53 | 72-2308021-Б |
Прокладка регулировочная В=0,5 мм Подробнее |
|
 |
54 | 72-2308021-Б-01 |
Прокладка регулировочная В=0,8 мм Подробнее |
|
| 55 | 290-300-58-2-4 |
Кольцо Подробнее |
|
|
| 56 | 72-2308018 |
Болт Подробнее |
|
|
 |
57 | 72-2308013 |
Пластина Подробнее |
|
| 58 | 72-2308031 |
Шайба Подробнее |
|
|
| 59 | 2310КМ |
Подшипник Подробнее |
|
|
 |
60 | 72-2308062 |
Шестерня Подробнее |
|
| 60 | 82-2308050-03 |
Шестерня Подробнее |
|
|
 |
61 | 72-2308016-Б |
Крышка Подробнее |
|
| 61 | 72-2308020-Б |
Крышка с подшипником и кольцом регулировочным в сборе Подробнее |
|
|
 |
62 | 52-2308101 |
Корпус Подробнее |
|
 |
63 | 72-2308044 |
Кольцо Подробнее |
|
 |
64 | 52-2308084-А1 |
Гильза Подробнее |
|
 |
65 | 52-2308091-А |
Кольцо Подробнее |
|
 |
66 | 72-2308030-А |
Труба Подробнее |
|
|
|
66 | 72-2308030-А |
Труба Подробнее |
|
 |
67 | 52-2308096 |
Прокладка Подробнее |
|
| 68 | БолтМ12-6gx35.88.35.019 |
Болт Подробнее |
|
|
 |
69 | 72-2308011 |
Винт Подробнее |
