| ← Крылья передние (для ПВМ 822-2300020-02 с удлиненными рукавами) | Подножка → |

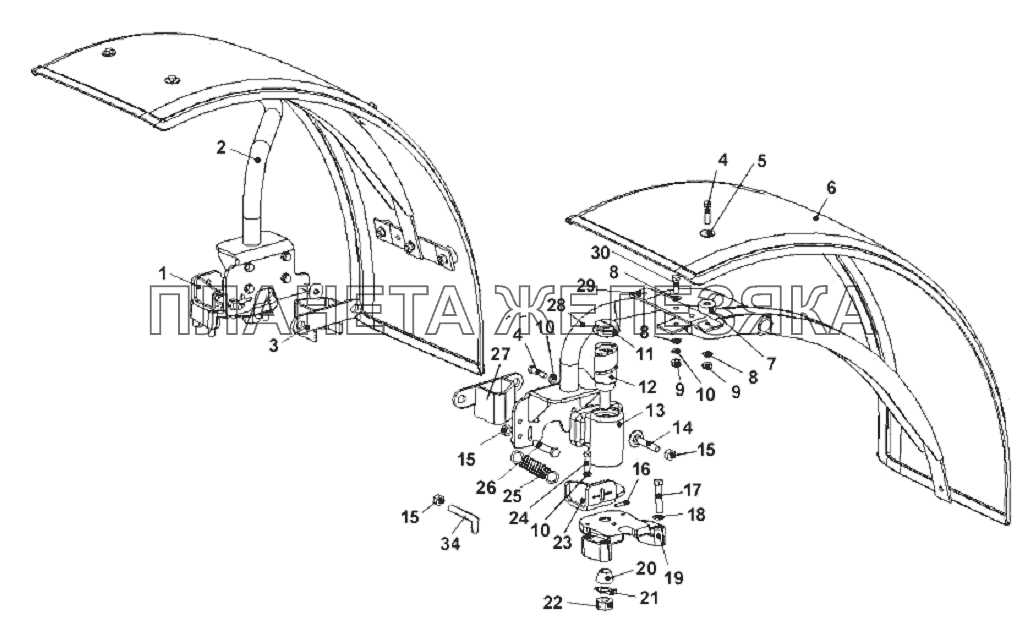

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 822-8403100 |
Крыло Подробнее |
|
||
| 822-8403100-01 |
Крыло Подробнее |
|
||
| 1 | 822-8403110-01 |
Кронштейн Подробнее |
|
|
| 2 | 822-8403115-01 |
Стойка Подробнее |
|
|
| 3 | 822-8403125-01 |
Упор Подробнее |
|
|
| 4 | М10-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 5 | С10.01.019 |
Шайба Подробнее |
|
|
| 6 | 822-8403114 |
Крыло Подробнее |
|
|
| 6 | 822-8403114-А |
Крыло Подробнее |
|
|
| 6 | 822-8403114-А1 |
Крыло Подробнее |
|
|
| 7 | 80-4616017 |
Ролик Подробнее |
|
|
| 8 | С10.01.019 |
Шайба Подробнее |
|
|
| 9 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 10 | 10.ОТ |
Шайба Подробнее |
|
|
| 11 | 822-8403109 |
Заглушка Подробнее |
|
|
| 11 | 822-8403109-А |
Заглушка Подробнее |
|
|
| 12 | 822-8403107 |
Ось Подробнее |
|
|
| 13 | 822-8403106 |
Кронштейн Подробнее |
|
|
| 14 | 822-8403130 |
Упор Подробнее |
|
|
| 15 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
| 16 | 822-8403101 |
Штифт Подробнее |
|
|
| 17 | М12-6gх60.88.35.019 |
Болт Подробнее |
|
|
| 18 | 12.ОТ |
Шайба Подробнее |
|
|
| 19 | 822-8403108 |
Основание Подробнее |
|
|
| 20 | 822-8403129 |
Втулка Подробнее |
|
|
| 21 | 20.ОТ |
Шайба Подробнее |
|
|
| 22 | М20-6Н.6.019 |
Гайка Подробнее |
|
|
| 23 | 822-8403110 |
Кронштейн Подробнее |
|
|
| 24 | М10-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 25 | 822-8403102 |
Пружина Подробнее |
|
|
| 26 | М12-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 27 | 822-8403125 |
Упор Подробнее |
|
|
| 28 | 822-8403115 |
Стойка Подробнее |
|
|
| 29 | 822-8403104 |
Полоса Подробнее |
|
|
| 30 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 34 | 822-8403103 |
Ограничитель Подробнее |
|
