| ← Вал первичный | Вал вторичный → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

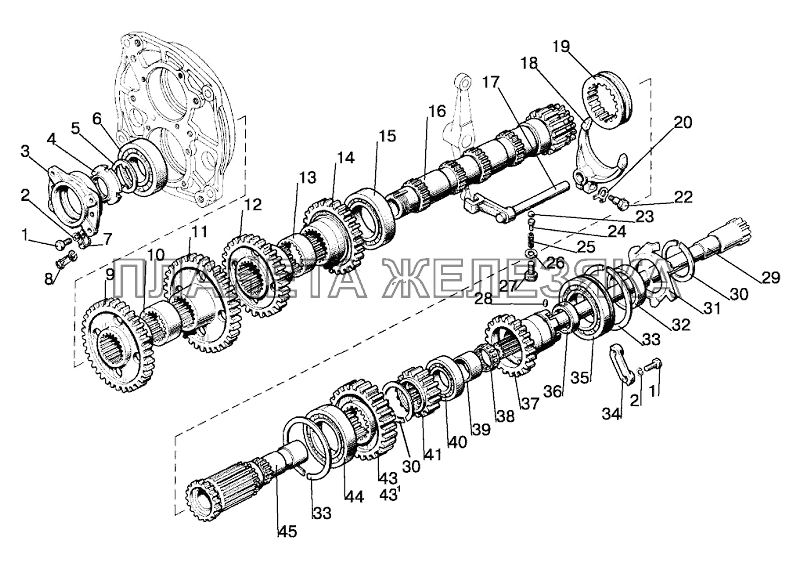

| 80-1701190-01 |
Вал промежуточный Подробнее |
|
||
| 1 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 2 | 10.ОТ |
Шайба Подробнее |
|
|
| 3 | 80-1701151 |
Стакан Подробнее |
|
|
| 4 | 80-1701047 |
Гайка Подробнее |
|
|
| 5 | 80-1701186 |
Шайба Подробнее |
|
|
| 6 | 311А |
Подшипник Подробнее |
|
|
| 7 | 70-1115012 |
Хомутик Подробнее |
|
|
| 8 | 48A-3801023 |
Трубка Подробнее |
|
|
| 9 | 80-1701214-01 |
Шестерня Подробнее |
|
|
| 10 | 80-1701213 |
Втулка Подробнее |
|
|
| 11 | 80-1701212 |
Шестерня Подробнее |
|
|
| 12 | 80-1701216 |
Шестерня Подробнее |
|
|
| 13 | 80-1701217 |
Втулка Подробнее |
|
|
| 14 | 80-1701219 |
Шестерня Подробнее |
|
|
| 15 | 3514Н |
Подшипник Подробнее |
|
|
| 16 | 80-1701182 |
Вал промежуточный Подробнее |
|
|
| 17 | 85-1702038 |
Поводок Подробнее |
|
|
| 18 | 85-1702034 |
Вилка Подробнее |
|
|
| 19 | 80-1701184 |
Муфта Подробнее |
|
|
| 20 | 80-1702311 |
Шайба Подробнее |
|
|
| 22 | 80-1702108 |
Болт Подробнее |
|
|
| 23 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 24 | 80-1704039 |
Направляющая Подробнее |
|
|
| 25 | 50-1702148-A |
Пружина Подробнее |
|
|
| 26 | 85-1702051 |
Шайба Подробнее |
|
|
| 27 | М12-6gх55.88.35.019 |
Болт Подробнее |
|
|
| 28 | 2.4х8 |
Штифт Подробнее |
|
|
| 29 | 80-1701160 |
Вал Подробнее |
|
|
| 30 | 2С75 |
Кольцо Подробнее |
|
|
 |
31 | 50-1701401 |
Крыльчатка Подробнее |
|
| 32 | 80-1701207 |
Втулка Подробнее |
|
|
| 33 | 80-1701206 |
Кольцо Подробнее |
|
|
| 34 | 80-1701205 |
Планка Подробнее |
|
|
| 35 | 50215А |
Подшипник Подробнее |
|
|
| 36 | 80-1701201 |
Втулка Подробнее |
|
|
| 37 | 112-1701200 |
Шестерня в сборе Подробнее |
|
|
| 37 | 112-1701202 |
Шестерня Подробнее |
|
|
| 38 | 864710Е |
Подшипник Подробнее |
|
|
| 39 | 80-1701203 |
Втулка Подробнее |
|
|
| 40 | 42210М |
Подшипник Подробнее |
|
|
| 41 | 112-1701224 |
Шестерня Подробнее |
|
|
| 43 | 112-1701221 |
Шестерня Подробнее |
|
|
| 43 | Ф112-1701221 |
Шестерня Подробнее |
|
|
| 44 | 692215К1М |
Подшипник Подробнее |
|
|
| 45 | 80-1701240 |
Вал Подробнее |
|
