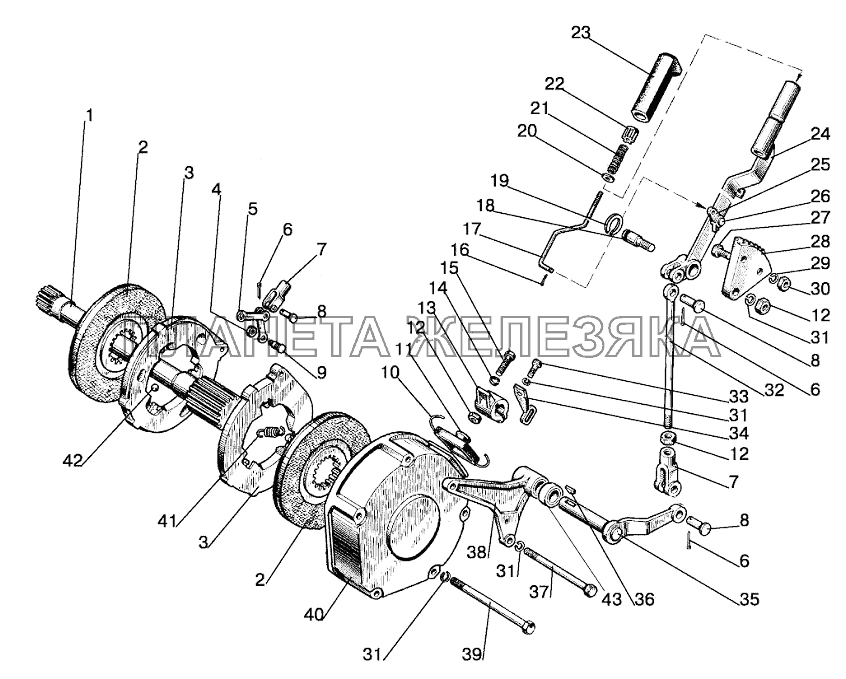

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-3502010-02 |
Тормоз Подробнее |
|
||
| 50-3502030-A |
Диск нажимной Подробнее |
|
||
| 70-3503080 |
Тяга тормоза Подробнее |
|
||
| 85-3507120-01 |
Рычаг Подробнее |
|
||
| 85-3507150-01 |
Кронштейн Подробнее |
|
||
| 85-3507240 |
Тяга Подробнее |
|
||
 |
1 | 70-3504055-01 |
Вал Подробнее |
|
| 2 | 70-3502040-01 |
Диск Подробнее |
|
|
| 2 | 70-3502040-04 |
Диск тормозной Подробнее |
|
|
| 3 | 50-3502036-Б |
Диск нажимной Подробнее |
|
|
| 4 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 5 | 50-3502196 |
Тяга Подробнее |
|
|
| 6 | 3,2x18.019 |
Шплинт Подробнее |
|
|
 |
7 | 50-3502203 |
Вилка Подробнее |
|
| 8 | 12x32 |
Палец Подробнее |
|
|
| 9 | 50-3502198 |
Палец Подробнее |
|
|
| 10 | 1,6-О-С |
Проволока Подробнее |
|
|
 |
11 | 50-3502202 |
Чехол Подробнее |
|
| 12 | М12х1,25-6Н.04.019 |
Гайка Подробнее |
|
|
| 13 | 70-3503017-A |
Рычаг Подробнее |
|
|
 |
14 | 70-3503018 |
Шайба Подробнее |
|
| 15 | 70-3503019 |
Болт Подробнее |
|
|
| 16 | 2x12.019 |
Шплинт Подробнее |
|
|
| 17 | 70-3507122-01 |
Тяга Подробнее |
|
|
| 18 | 70-3507132-Б-01 |
Ось Подробнее |
|
|
| 19 | С15 |
Кольцо Подробнее |
|
|
| 20 | С5.01.019 |
Шайба Подробнее |
|
|
| 21 | 55-17-27 |
Пружина Подробнее |
|
|
| 22 | A13.19.002 |
Кнопка Подробнее |
|
|
| 23 | A13.19.001-А |
Рукоятка Подробнее |
|
|
| 24 | 85-3507130-01 |
Рычаг Подробнее |
|
|
| 25 | 50-1606026 |
Защелка Подробнее |
|
|
| 26 | 70-3507024 |
Ось Подробнее |
|
|
| 27 | М10-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 28 | 70-3507021-Б |
Сектор Подробнее |
|
|
| 29 | 10.ОТ |
Шайба Подробнее |
|
|
| 30 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 31 | 12.ОТ |
Шайба Подробнее |
|
|
| 32 | 85-3507241 |
Тяга Подробнее |
|
|
| 33 | М12-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 34 | 80-3514107 |
Рычаг Подробнее |
|
|
| 35 | 85-3507060 |
Валик Подробнее |
|
|
| 36 | СШ-611 |
Шпонка Подробнее |
|
|
| 37 | 1522-2409034-03 |
Болт Подробнее |
|
|
| 38 | 70-3507070-01 |
Кронштейн Подробнее |
|
|
| 39 | М12-6gx200.58.019 |
Болт Подробнее |
|
|
| 40 | 50-3502035-А2-02 |
Кожух Подробнее |
|
|
 |
41 | 77.38.163 |
Пружина Подробнее |
|
| 42 | 22,225-100 |
Шарик Подробнее |
|
|
| 43 | 1221-3507072 |
Втулка Подробнее |
|
