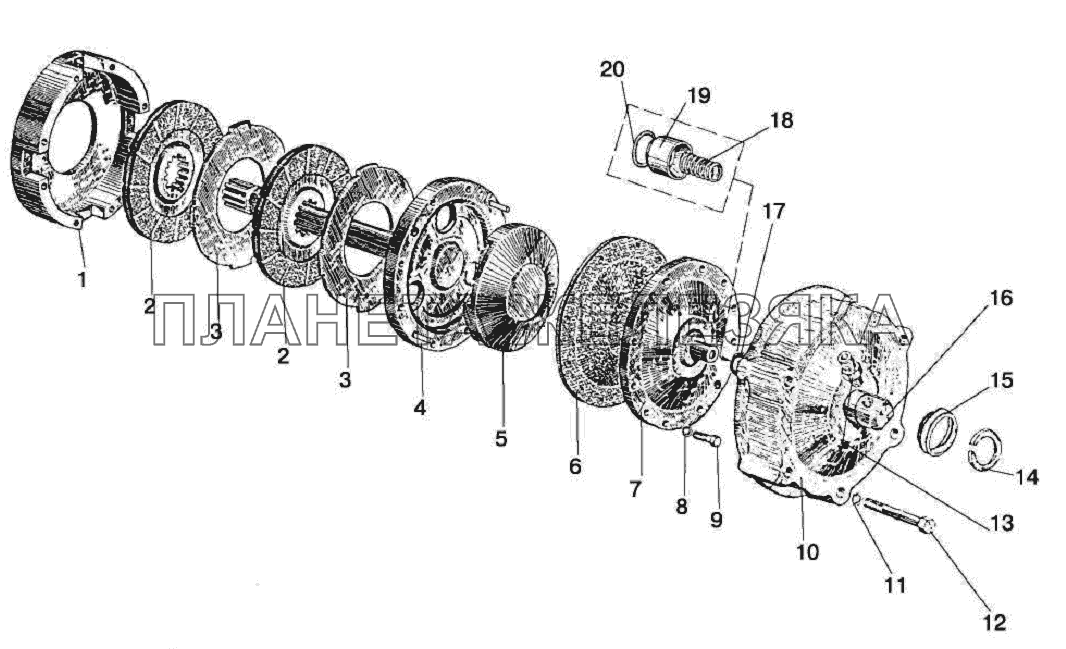

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-2409010-Б |
Муфта блокировочная в сборе Подробнее |
|
||
| 70-2409010-Б-01 |
Муфта блокировки Подробнее |
|
||
| 82P-2409050 |
Переходник Подробнее |
|
||
| 1 | 70-2409015-A |
Корпус муфты Подробнее |
|
|
| 2 | 70-3502040-01 |
Диск Подробнее |
|
|
| 2 | 70-3502040-04 |
Диск тормозной Подробнее |
|
|
 |
3 | 70-2409028 |
Диск отжимной Подробнее |
|
 |
4 | 70-2409020 |
Вал блокировочный Подробнее |
|
| 4 | 70-2409020-01 |
Вал блокировочный Подробнее |
|
|
 |
5 | 70-2409018 |
Диск нажимной Подробнее |
|
 |
6 | 70-2409021 |
Диафрагма Подробнее |
|
 |
7 | 70-2409030-Б |
Крышка диафрагмы Подробнее |
|
| 8 | ШайбаШайба8Т |
Шайба Подробнее |
|
|
| 9 | М8-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 10 | 70-2409035-A6 |
Кожух Подробнее |
|
|
| 11 | ШайбаШайба12.ОТ |
Шайба Подробнее |
|
|
| 12 | 1522-2409034 |
Болт Подробнее |
|
|
| 12 | М12-6gx200.58.019 |
Болт Подробнее |
|
|
 |
13 | 70-2409037 |
Штуцер Подробнее |
|
 |
14 | С40 |
Кольцо Подробнее |
|
| 15 | 82P-2409036-A |
Уплотнитель Подробнее |
|
|
 |
16 | 70-2409026-Б |
Переходник Подробнее |
|
| 17 | 020-025-30-1-4 |
Кольцо Подробнее |
|
|
| 18 | 54-06-448-A |
Пружина Подробнее |
|
|
| 19 | 70-2409027-A |
Втулка Подробнее |
|
|
 |
20 | 70-2409033-Б |
Кольцо Подробнее |
