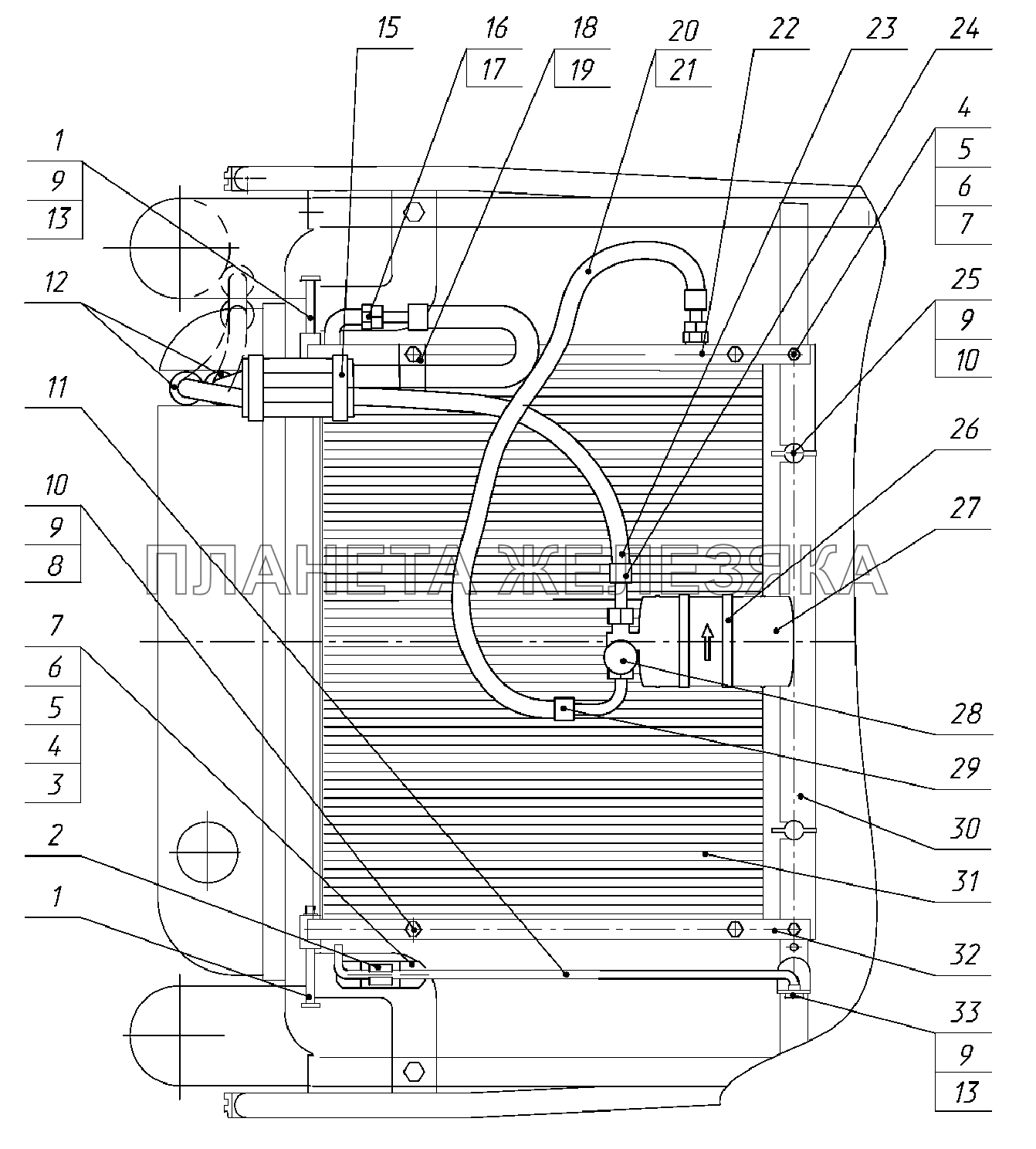

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 923-8400031 |
Ось Подробнее |
|
|
| 2 | 90-8400021 |
Зажим Подробнее |
|
|
| 3 | 92П-8400016 |
Пластина Подробнее |
|
|
| 4 | БолтМ6-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 5 | ГайкаМ6-6Н.6.019 |
Гайка Подробнее |
|
|
| 6 | ШайбаС6.01.019 |
Шайба Подробнее |
|
|
| 7 | Шайба6Т |
Шайба Подробнее |
|
|
| 8 | ГайкаМ8-6Н.6.019 |
Гайка Подробнее |
|
|
| 9 | ШайбаС8.01.019 |
Шайба Подробнее |
|
|
| 10 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 11 | 90-8400070 |
Тяга Подробнее |
|
|
| 12 | 2822ДЦ-8100013 |
Шланг Подробнее |
|
|
| 13 | Шплинт3,2х25.019 |
Шплинт Подробнее |
|
|
| 15 | 80-3723045-01 |
Манжета Подробнее |
|
|
| 16 | 70108FG095 |
Фитинг 70108FG095 Подробнее |
|
|
| 17 | 90008GN |
Шланг №8 90008GN Подробнее |
|
|
| 18 | 923-3723012 |
Хомутик Подробнее |
|
|
| 19 | 3022-8100011 |
Трубка Подробнее |
|
|
| 20 | 70106FG056 |
Фитинг 70106FG056 Подробнее |
|
|
| 21 | 9000GN |
Шланг N6 Подробнее |
|
|
| 22 | 2822-812020 |
Кронштейн Подробнее |
|
|
| 23 | 90006GN |
Шланг № 6 90006GN Подробнее |
|
|
| 24 | 70106FG039 |
Фитинг 70106FG039 Подробнее |
|
|
| 25 | ГайкаМ8.6Н.40Л.019 |
Гайка М8.6Н.40Л.019 Подробнее |
|
|
| 26 | Хомут70-90/9-C6W |
Хомут с червячной резьбой 70-90/9-C6W Подробнее |
|
|
| 27 | 017051 |
Фильтр-осушитель 017051 Подробнее |
|
|
| 28 | 043101.1 |
Датчик давления Подробнее |
|
|
| 29 | 70106FG032 |
Фитинг Подробнее |
|
|
| 30 | 2822-8112015 |
Уголок Подробнее |
|
|
| 31 | U00022437 |
Конденсатор Подробнее |
|
|
| 32 | 2822-8112030 |
Кронштейн Подробнее |
|
|
| 33 | 549А-1305044 |
Кольцо Подробнее |
|
