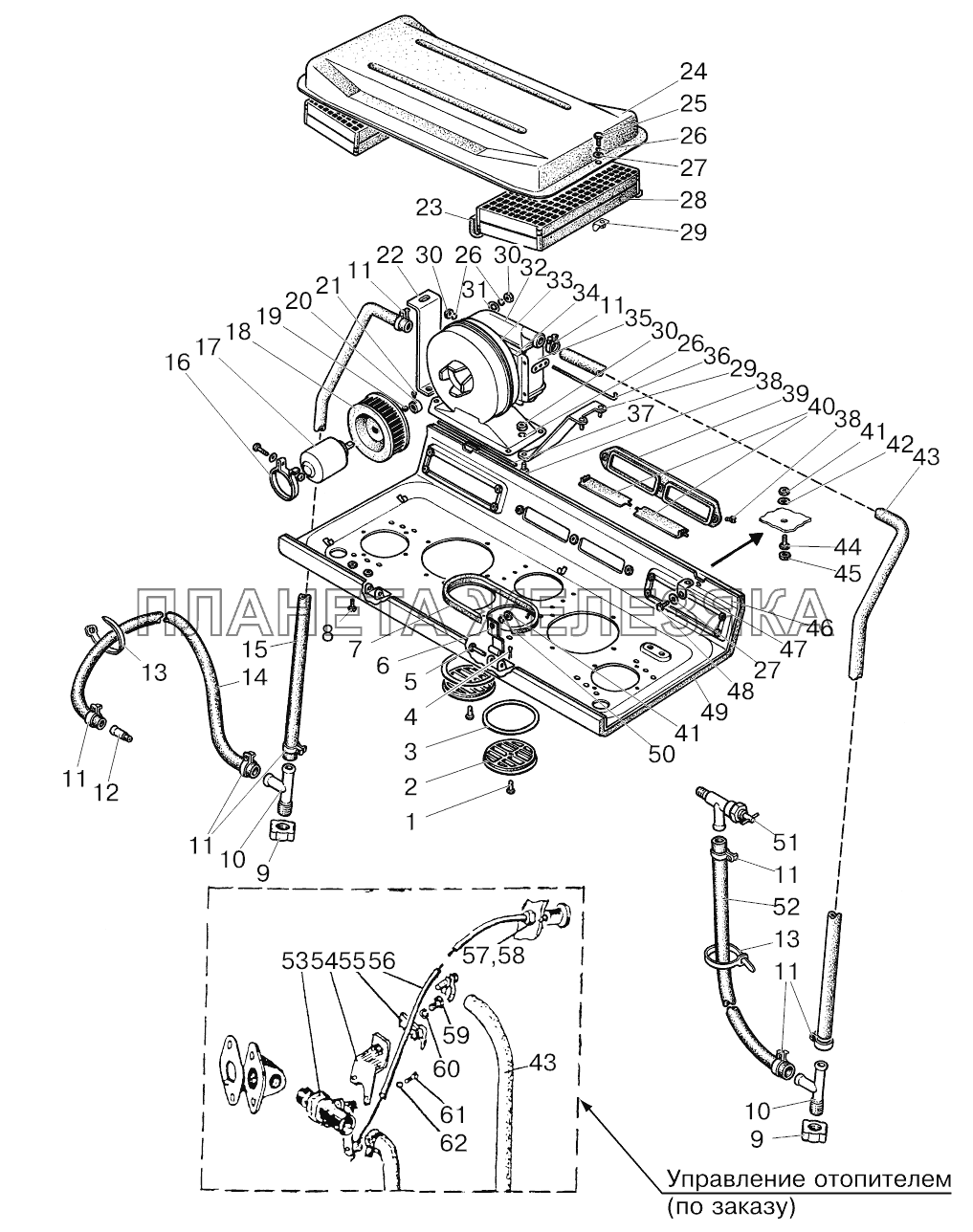

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-8101720 |
Отопитель в сборе Подробнее |
|
||
| 80-8101810 |
Панель Подробнее |
|
||
| 80-8101830 |
Арматура отопителя Подробнее |
|
||
| 1 | 6x18 |
Палец Подробнее |
|
|
| 2 | 150.95.301 |
Воздухораспределитель Подробнее |
|
|
| 3 | 80-8100013 |
Накладка Подробнее |
|
|
| 4 | 2x12 |
Шплинт Подробнее |
|
|
| 5 | 50-8400031 |
Ось Подробнее |
|
|
| 6 | 80-8100048 |
Петля Подробнее |
|
|
| 7 | 80-8101714-07 |
Уплотнитель Подробнее |
|
|
| 8 | ВМ6x20 |
Винт Подробнее |
|
|
| 9 | 80-8100052 |
Пробка Подробнее |
|
|
 |
10 | 80-8100051 |
Тройник Подробнее |
|
| 11 | xС-23 |
Хомут Подробнее |
|
|
 |
12 | 80-8100023 |
Штуцер Подробнее |
|
| 13 | 80-3723045-01 |
Манжета Подробнее |
|
|
| 14 | 80-8102015-02 |
Шланг L=1840 мм Подробнее |
|
|
| 15 | 80-8102015 |
Шланг L=700 мм Подробнее |
|
|
| 16 | xС-76 |
Хомут Подробнее |
|
|
 |
17 | 9742.3730 |
Электродвигатель Подробнее |
|
| 18 | 80-8104034 |
Ротор Подробнее |
|
|
| 19 | М4 |
Гайка Подробнее |
|
|
| 20 | 80-8104039 |
Кольцо Подробнее |
|
|
| 21 | ВМ4x10 |
Винт Подробнее |
|
|
| 22 | 80-8101721 |
Растяжка Подробнее |
|
|
| 23 | 80-8101714-04 |
Уплотнитель Подробнее |
|
|
| 24 | 80-8101760 |
Крышка Подробнее |
|
|
| 25 | М6x20 |
Болт Подробнее |
|
|
| 26 | ШП6 |
Шайба Подробнее |
|
|
| 27 | ШЧ6 |
Шайба Подробнее |
|
|
| 28 | 80-8104070 |
Фильтр Подробнее |
|
|
| 29 | 80-8101820 |
Подвеска Подробнее |
|
|
| 30 | M6 |
Гайка Подробнее |
|
|
| 31 | ШЧ6 |
Шайба Подробнее |
|
|
| 32 | 70У-8101070-А |
Радиатор отопителя Подробнее |
|
|
| 33 | 80-8101730-А |
Кожух Подробнее |
|
|
| 34 | ПР32-06 |
Уплотнитель Подробнее |
|
|
| 35 | 80-8101800 |
Коробка Подробнее |
|
|
| 36 | 80-3703046-А |
Шпилька Подробнее |
|
|
| 37 | 80-8100014 |
Стержень Подробнее |
|
|
| 38 | ВМ6x16 |
Винт Подробнее |
|
|
| 39 | 80-8100011 |
Крышка Подробнее |
|
|
| 40 | 80-8100012 |
Заслонка Подробнее |
|
|
 |
41 | М8 |
Гайка Подробнее |
|
| 42 | ШЧ8 |
Шайба Подробнее |
|
|
| 43 | 80-8102015 |
Шланг L=700 мм Подробнее |
|
|
| 44 | М8x35 |
Болт Подробнее |
|
|
| 45 | А30.04.017-01 |
Колпачок Подробнее |
|
|
| 46 | 80-8100100 |
Панель Подробнее |
|
|
| 47 | 70-6702111 |
Угольник Подробнее |
|
|
| 48 | М6x16 |
Болт Подробнее |
|
|
| 49 | 80-8101713 |
Обивка Подробнее |
|
|
| 50 | ШП8 |
Шайба Подробнее |
|
|
 |
51 | ВС11 |
Кран Подробнее |
|
| 52 | 80-8102015-03 |
Шланг L=500 мм Подробнее |
|
|
| 53 | 408-8101400-А |
Кран Подробнее |
|
|
| 54 | 80-8100130 |
Кронштейн Подробнее |
|
|
| 55 | 70Л-1024216 |
Хомут Подробнее |
|
|
| 56 | 80-8101100 |
Трос Подробнее |
|
|
| 57 | М12 |
Гайка Подробнее |
|
|
| 58 | ШЧ12 |
Шайба Подробнее |
|
|
| 59 | М6x10 |
Винт Подробнее |
|
|
| 60 | ШП6 |
Шайба Подробнее |
|
|
| 61 | ВМ4x8 |
Винт Подробнее |
|
|
| 62 | ШП4 |
Шайба Подробнее |
|
