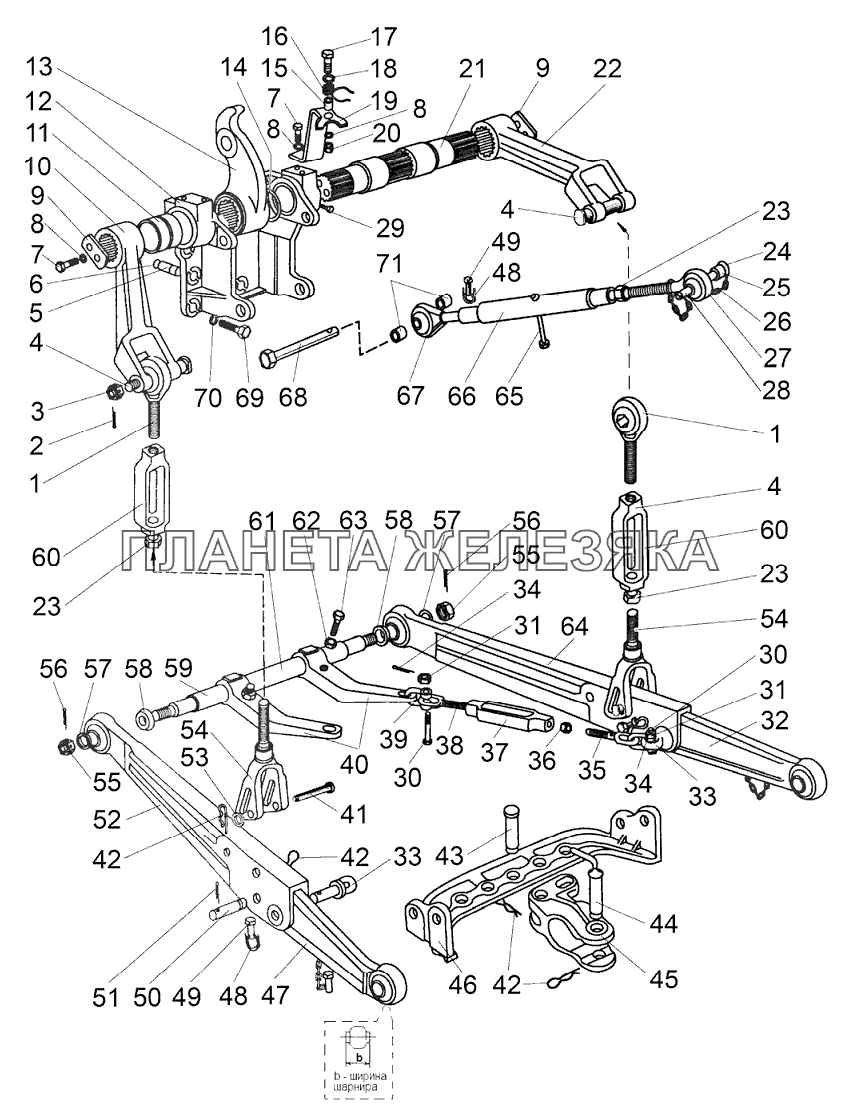

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
50-4605012 |
Раскос в сборе Подробнее |
||
| 50-4605030-АЗ |
Тяга правая Подробнее |
|
||
| 50-4605035-A3 |
Тяга левая Подробнее |
|
||
 |
50-4605115 |
Стяжка Подробнее |
||
 |
80-4605025 |
Поперечина в сборе Подробнее |
||
| 80Х-4605010 |
Механизм задней навески Подробнее |
|
||
 |
А61.03.000 |
Тяга в сборе Подробнее |
||
 |
А61.03.200 |
Винт в сборе Подробнее |
||
 |
А61.04.000 |
Стяжка Подробнее |
||
| А61.05.100 |
Чека 9 звеньев Подробнее |
|
||
| 1 | А61.02.100 |
Винт Подробнее |
|
|
| 2 | 4х36.019 |
Шплинт Подробнее |
|
|
 |
3 | 70-3003032 |
Гайка Подробнее |
|
 |
4 | 50-4605076 |
Палец Подробнее |
|
 |
5 | 50-4605027 |
Штифт Подробнее |
|
| 6 | 54.38.619 |
Кольцо Подробнее |
|
|
| 7 | М12-6gх25.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 8 | Шайба12.ОТ |
Шайба Подробнее |
|
|
 |
9 | 40-4605023-А2 |
Шайба Подробнее |
|
 |
10 | 80-4605021 |
Рычаг левый Подробнее |
|
 |
11 | 70-4605032 |
Втулка Подробнее |
|
| 12 | 80-4605016-01 |
Кронштейн Подробнее |
|
|
 |
13 | 70-4605024-А |
Рычаг поворотный Подробнее |
|
| 14 | 2С65 |
Кольцо Подробнее |
|
|
| 15 | 50-4605069 |
Втулка Подробнее |
|
|
 |
16 | А61.07.002 |
Пружина Подробнее |
|
| 17 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 18 | С12.01.019 |
Шайба Подробнее |
|
|
| 19 | 70-4605240-А-01 |
Кронштейн Подробнее |
|
|
| 20 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
| 21 | 70-4605023-01 |
Вал поворотный Подробнее |
|
|
 |
22 | 80-4605022 |
Рычаг правый Подробнее |
|
 |
23 | А61.02.003 |
Контргайка Подробнее |
|
| 24 | А61.03.002 |
Кольцо Подробнее |
|
|
 |
25 | А61.03.001-02 |
Палец Подробнее |
|
| 26 | А61.08.001 |
Цепочка Подробнее |
|
|
 |
27 | А61.02.100-04 |
Винт Подробнее |
|
| 28 | А61.05.100-05 |
Чека Подробнее |
|
|
| 29 | 1.3.Ц9.хр |
Масленка Подробнее |
|
|
 |
30 | 50-4605086 |
Болт серьги Подробнее |
|
| 31 | М12-6Н.04.019 |
Гайка Подробнее |
|
|
| 32 | 80-4605040 |
Тяга Подробнее |
|
|
| 33 | 70-4605048-А |
Проушина Подробнее |
||
| 34 | 3,2х18.019 |
Шплинт Подробнее |
|
|
 |
35 | А61.04.002-01 |
Винт Подробнее |
|
| 36 | М18-6Н.04.019 |
Гайка Подробнее |
|
|
 |
37 | А61.04.003 |
Стяжка Подробнее |
|
 |
38 | А61.04.002 |
Винт Подробнее |
|
 |
39 | А61.09.002 |
Серьга Подробнее |
|
 |
40 | 50-4605033-Б1 |
Кронштейн Подробнее |
|
 |
41 | Ф50-4605084 |
Палец Подробнее |
|
 |
42 | А61.07.001 |
Шплинт Подробнее |
|
 |
43 | А61.10.002 |
Палец Подробнее |
|
 |
44 | 50-4605079-Б |
Шкворень Подробнее |
|
| 45 | А61.11.001 |
Вилка Подробнее |
|
|
| 46 | 80-4605046 |
Поперечина Подробнее |
|
|
 |
47 | 80-4605040-01 |
Тяга Подробнее |
|
| 48 | А61.05.004 |
Кольцо Подробнее |
|
|
 |
49 | А61.05.005 |
Чека Подробнее |
|
| 50 | 50-4605049-Б |
Палец Подробнее |
|
|
| 51 | 5х36.019 |
Шплинт Подробнее |
|
|
 |
52 | 70-4605055 |
Тяга Подробнее |
|
| 53 | С18.01.019 |
Шайба Подробнее |
|
|
 |
54 | 50-4605100-Б |
Вилка раскоса Подробнее |
|
 |
55 | А04.02.020 |
Гайка Подробнее |
|
| 56 | 5х45.019 |
Шплинт 5х45.019 Подробнее |
|
|
| 57 | 70-4605047 |
Втулка Подробнее |
|
|
| 58 | 50-4605068-Б1 |
Втулка Подробнее |
|
|
 |
59 | 70-4605026 |
Ось Подробнее |
|
 |
60 | А61.02.001 |
Стяжка раскоса Подробнее |
|
 |
61 | 50-4605018-Б |
Втулка Подробнее |
|
| 62 | М16-6Н.04.019 |
Гайка Подробнее |
|
|
 |
63 | 50-4605019 |
Болт Подробнее |
|
 |
64 | 70-4605050 |
Тяга Подробнее |
|
| 65 | А61.03.102 |
Рукоятка Подробнее |
|
|
| 66 | А61.03.101 |
Труба Подробнее |
|
|
 |
67 | А61.02.100-02 |
Винт Подробнее |
|
 |
68 | А61.10.001 |
Палец Подробнее |
|
 |
69 | 70-4605036 |
Болт Подробнее |
|
| 70 | Шайба20.ОТ |
Шайба Подробнее |
|
|
| 71 | 40-4605047-Б |
Втулка Подробнее |
|
