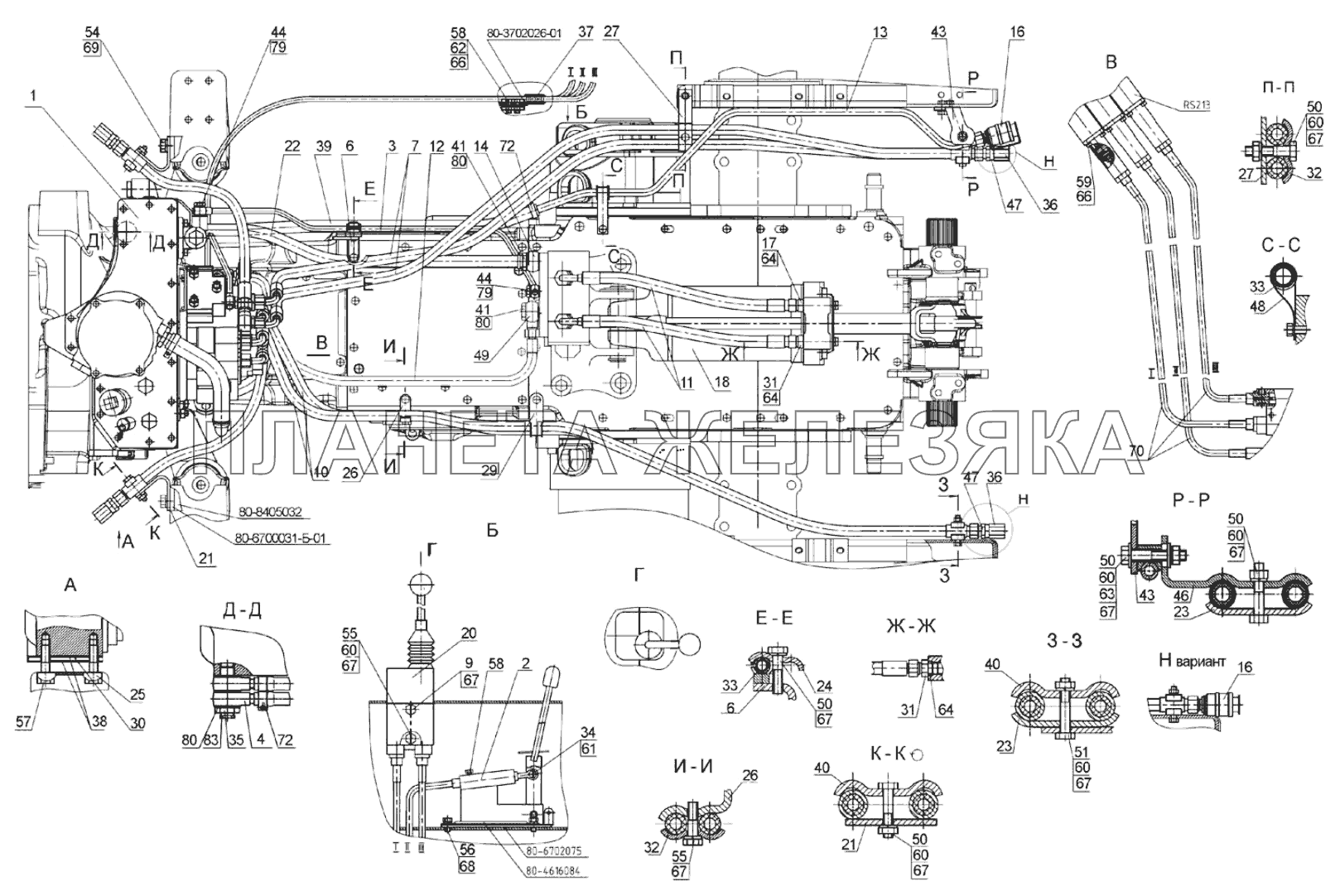

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-6700031-Б-01 |
Кронштейн правый Подробнее |
|
||
| 80-8405032 |
Кронштейн Подробнее |
|
||
| 952-4600010 |
Гидросистема Подробнее |
|
||
| М036.50Б.10 |
Корпус левый Подробнее |
|
||
| М036.50Б.20 |
Корпус Подробнее |
|
||
| НР10-4МХ0041А0 |
Штекер Подробнее |
|
||
| 1 | 952-4600015 |
Корпус гидросистемы Подробнее |
|
|
| 2 | С90-4607100 |
Управление Подробнее |
|
|
| 3 | 80-4607200 |
Труба Подробнее |
|
|
| 4 | С80-4607380 |
Труба Подробнее |
|
|
| 6 | 70-4607270-А |
Кронштейн Подробнее |
|
|
| 7 | 680-4607140-03 |
Рукав высокого давления Подробнее |
|
|
| 9 | 952-4607011-А |
Болт Подробнее |
|
|
| 10 | 680-4607140-03 |
Рукав высокого давления Подробнее |
|
|
| 11 | 680-4607140-05 |
Рукав высокого давления Подробнее |
|
|
| 11 | 680-4607140-12 |
Рукав Подробнее |
|
|
| 12 | 680-4607140-06 |
Рукав высокого давления Подробнее |
|
|
| 13 | К1221-4607125 |
Труба Подробнее |
|
|
| 14 | 1221-3407090 |
Маслопровод Подробнее |
|
|
| 16 | НР10-3МХ0041А0 |
Муфта Подробнее |
|
|
| 17 | Н.036.65.000-А2-06 |
Клапан замедлительный Подробнее |
|
|
 |
18 | Ц100х200-3 |
Цилиндр Подробнее |
|
| 18 | Ц110х200-3 | Гидроцилиндр |
|
|
| 20 | ТАИС.303654.001 |
Джойстик Подробнее |
|
|
| 21 | М80^607017 |
Кронштейн Подробнее |
|
|
| 22 | Д80-4607063 |
Шланг Подробнее |
|
|
| 23 | 70-4607156 |
Планка Подробнее |
|
|
| 24 | 70-4607161-А |
Планка Подробнее |
|
|
| 25 | 70-4607168 |
Пластина Подробнее |
|
|
| 26 | 70-4607178 |
Кронштейн Подробнее |
|
|
| 27 | 80В-4607209 |
Кронштейн Подробнее |
|
|
| 29 | П80-4607013-01 |
Хомут Подробнее |
|
|
| 30 | 70-4608072 |
Пластина Подробнее |
|
|
| 31 | 70-1405089 |
Штуцер Подробнее |
|
|
 |
32 | 70-3407146 |
Планка Подробнее |
|
| 33 | 70-3506027 |
Втулка Подробнее |
|
|
| 34 | С90-4607026 |
Винт Подробнее |
|
|
| 35 | 80-4607455 |
Болт Подробнее |
|
|
| 35 | Е1221-4607332 |
Болт Подробнее |
|
|
| 36 | А50-4607302 |
Заглушка Подробнее |
|
|
| 37 | С90-4607107-Б |
Пластина Подробнее |
|
|
| 38 | 50-4608049 |
Прокладка Подробнее |
|
|
| 39 | К1221-4607011 |
Шланг Подробнее |
|
|
| 40 | 40-4607029-А |
Планка Подробнее |
|
|
| 41 | 40-4607032 |
Болт Подробнее |
|
|
| 43 | 85-4607431 |
Кронштейн Подробнее |
|
|
 |
44 | Д18-051 |
Болт Подробнее |
|
| 46 | Н50-4607137 |
Кронштейн Подробнее |
|
|
| 47 | Н.036.05.002 |
Штуцер Подробнее |
|
|
| 48 | 70-1405112 |
Хомутик Подробнее |
|
|
| 49 | 530-4614029 |
Угольник Подробнее |
|
|
| 50 | М8-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 51 | М8-6gx45.88.35.019 |
Болт Подробнее |
|
|
| 54 | М12-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 55 | М8-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 56 | М10-6gx18.88.35.019 |
Болт Подробнее |
|
|
| 57 | М14х1,5-6gx45.88.35.019 |
Болт Подробнее |
|
|
| 58 | М6-6gx14.88.35.019 |
Болт Подробнее |
|
|
| 59 | М6-6gx16.88.35.019 |
Болт Подробнее |
|
|
| 60 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 61 | М5-6Н.6.019 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 62 | М6-6Н.6.019 |
Гайка Подробнее |
|
|
| 63 | С8.01.019 | Шайба |
|
|
| 64 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 66 | Шайба6Т |
Шайба Подробнее |
|
|
| 67 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 68 | 10.ОТ |
Шайба Подробнее |
|
|
| 69 | 12.ОТ |
Шайба Подробнее |
|
|
| 70 | 100.М4(35)Г2.01534 |
Трос Подробнее |
|
|
| 70 | 132-001 |
Трос Подробнее |
|
|
| 72 | Хомут16-27 |
Хомут Подробнее |
|
|
 |
79 | Д18-055-А |
Шайба Подробнее |
|
| 79 | РМ14 |
Шайба Подробнее |
|
|
| 80 | 40-4607038-А |
Шайба Подробнее |
|
|
| 80 | РМ1/2 |
Шайба Подробнее |
|
|
| 83 | КГ 1/4. А12.019 | Пробка |
|
