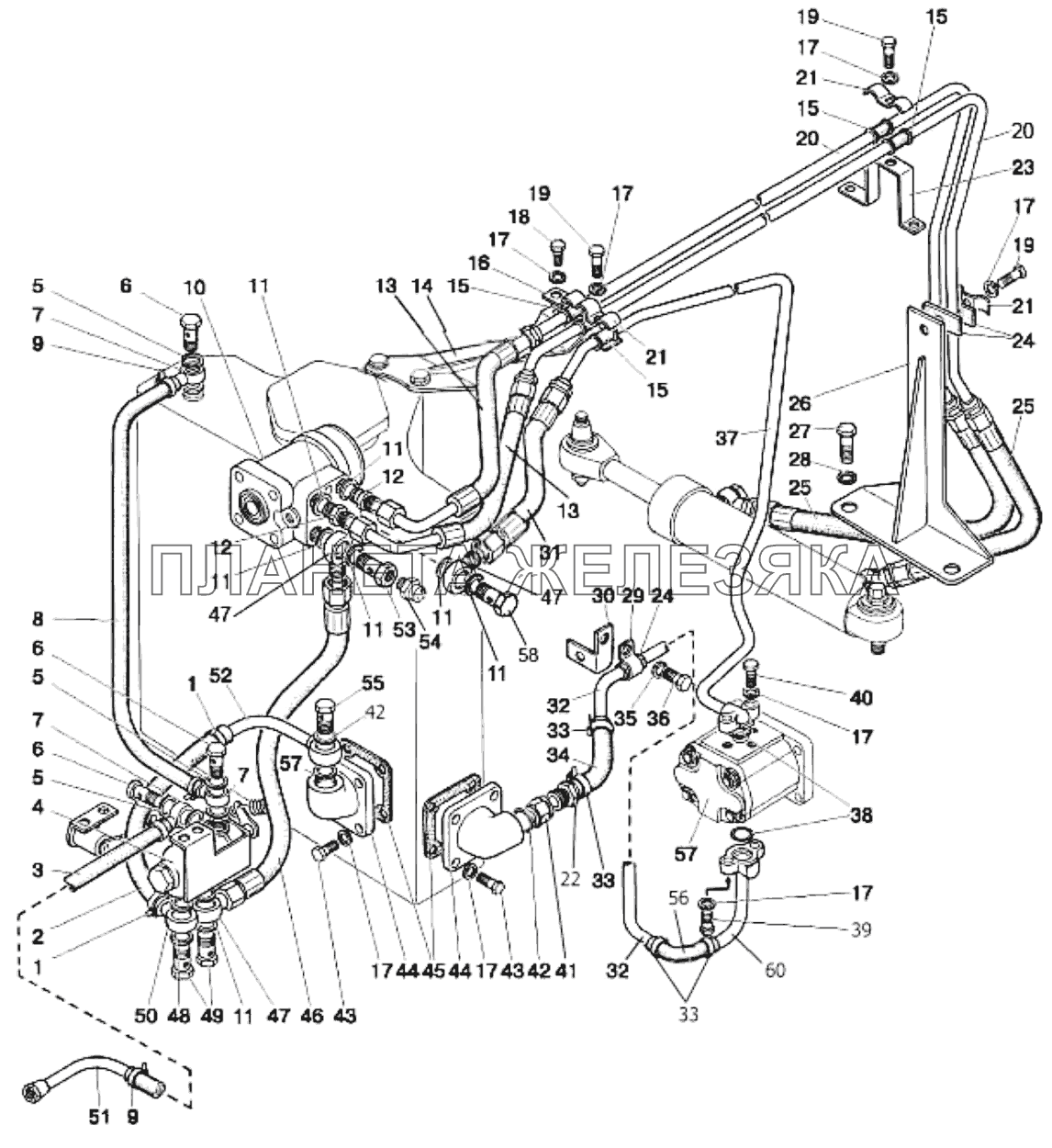

| ← Гидроцилиндр и арматура ГОРУ 900-3400010-02 (вариант с ПВМ 72-2300020-A) | Гидроцилиндр Ц63 и арматура ГОРУ → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 900-4802010 |
Арматура блокировки Подробнее |
|
||
| 920-3400010-01 |
Управление рулевое Подробнее |
|
||
| 1 | Хомут16-27 |
Хомут Подробнее |
|
|
| 2 | 85-3407332 |
Шланг Подробнее |
|
|
| 3 | 1021-4802062 |
Рукав Подробнее |
|
|
| 4 | 80-4801200-Б |
Кран блокировки Подробнее |
|
|
| 5 | РМ3/8 |
Шайба Подробнее |
|
|
 |
6 | Д18-051 |
Болт Подробнее |
|
| 7 | Ф80-3407720 |
Маслопровод Подробнее |
|
|
| 8 | 950-480262-01 |
Шланг Подробнее |
|
|
| 9 | Хомут12-22 |
Хомут Подробнее |
|
|
| 10 | LAGC160-10/200-140M01-100S |
Насос-дозатор Подробнее |
|
|
| 10 | OSPC160ON150G030 |
Насос-дозатор Подробнее |
|
|
| 10 | SUB160.140-200-1 |
Насос-дозатор Подробнее |
|
|
 |
10 | Д100-14.20-02 |
Насос-дозатор Подробнее |
|
| 11 | РМ1/2 |
Шайба Подробнее |
|
|
| 12 | Ф80-3407134 |
Штуцер Подробнее |
|
|
| 13 | 680-4607140-05 |
Рукав высокого давления Подробнее |
|
|
| 14 | 890-3407131 |
Кронштейн Подробнее |
|
|
| 15 | 70-3506027 |
Втулка Подробнее |
|
|
| 16 | 70-6804011 |
Держатель Подробнее |
|
|
| 17 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 18 | M8-6gx20.88.35.019 |
Болт Подробнее |
|
|
| 19 | M8-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 20 | 900-3407030 |
Маслопровод Подробнее |
|
|
 |
21 | 70-3407146 |
Планка Подробнее |
|
| 22 | С80-4607520 |
Патрубок Подробнее |
|
|
| 23 | 952-3407013 |
Кронштейн Подробнее |
|
|
| 24 | 70-4607158 |
Прокладка Подробнее |
|
|
| 25 | 952-3407100-04 |
Рукав высокого давления Подробнее |
|
|
| 26 | 102-3407010 |
Кронштейн Подробнее |
|
|
| 27 | M16-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 28 | 16.ОТ |
Шайба Подробнее |
|
|
| 29 | 102-3407014 |
Скоба Подробнее |
|
|
| 30 | 85-3407102 |
Кронштейн Подробнее |
|
|
| 31 | Н.036.83.160 |
Рукав высокого давления Ф12 Подробнее |
|
|
| 32 | 102-3407315-01 |
Маслопровод Подробнее |
|
|
| 33 | Хомут25-40 |
Хомут Подробнее |
|
|
| 34 | 952-3407014 |
Шланг Подробнее |
|
|
| 35 | 10.ОТ |
Шайба Подробнее |
|
|
| 36 | M10-6gx25.88.35.019 |
Болт Подробнее |
|
|
 |
37 | Ф80-3407510 |
Маслопровод Подробнее |
|
| 38 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 39 | M8-6gx45.88.35.019 |
Болт Подробнее |
|
|
| 40 | M8-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 41 | Н.036.04.011 |
Штуцер ввертной Подробнее |
|
|
| 42 | РМ24 |
Шайба Подробнее |
|
|
| 43 | M8-6gx25.88.35.019 |
Болт Подробнее |
|
|
 |
44 | 85-3407101 |
Патрубок Подробнее |
|
| 45 | 70-4608033 |
Прокладка Подробнее |
|
|
| 46 | Н036.83.140 |
Рукав высокого давления Подробнее |
|
|
| 47 | 530-4614029 |
Угольник Подробнее |
|
|
| 48 | РМ1/2 |
Шайба Подробнее |
|
|
| 49 | 40-4607032 |
Болт Подробнее |
|
|
| 50 | 1221-3407090 |
Маслопровод Подробнее |
|
|
| 51 | 70-4802040 |
Маслопровод Подробнее |
|
|
| 52 | 600-3407080-01 |
Маслопровод Подробнее |
|
|
| 53 | 85-3407105-02 |
Болт Подробнее |
|
|
| 54 | ДАДМ-03М |
Датчик Подробнее |
|
|
| 55 | 40-4607037 |
Болт Подробнее |
|
|
| 56 | 1221-3407012 |
Шланг Подробнее |
|
|
| 57 | НШ14Г-3Л |
Насос шестеренчатый Подробнее |
|
|
| 57 | НШ14Ж-ЗЛ |
Насос шестеренный Подробнее |
|
|
| 58 | 85-3407105 |
Болт Подробнее |
|
|
| 59 | 1221-3407012 |
Шланг Подробнее |
|
|
| 60 | 102-3407310 |
Маслопровод Подробнее |
|
